HP xw4200 Einrichtung Und Fehlerbehebung Seite 12

Komponenten auf der Rückseite
xw4200 Komponenten auf der Rückseite

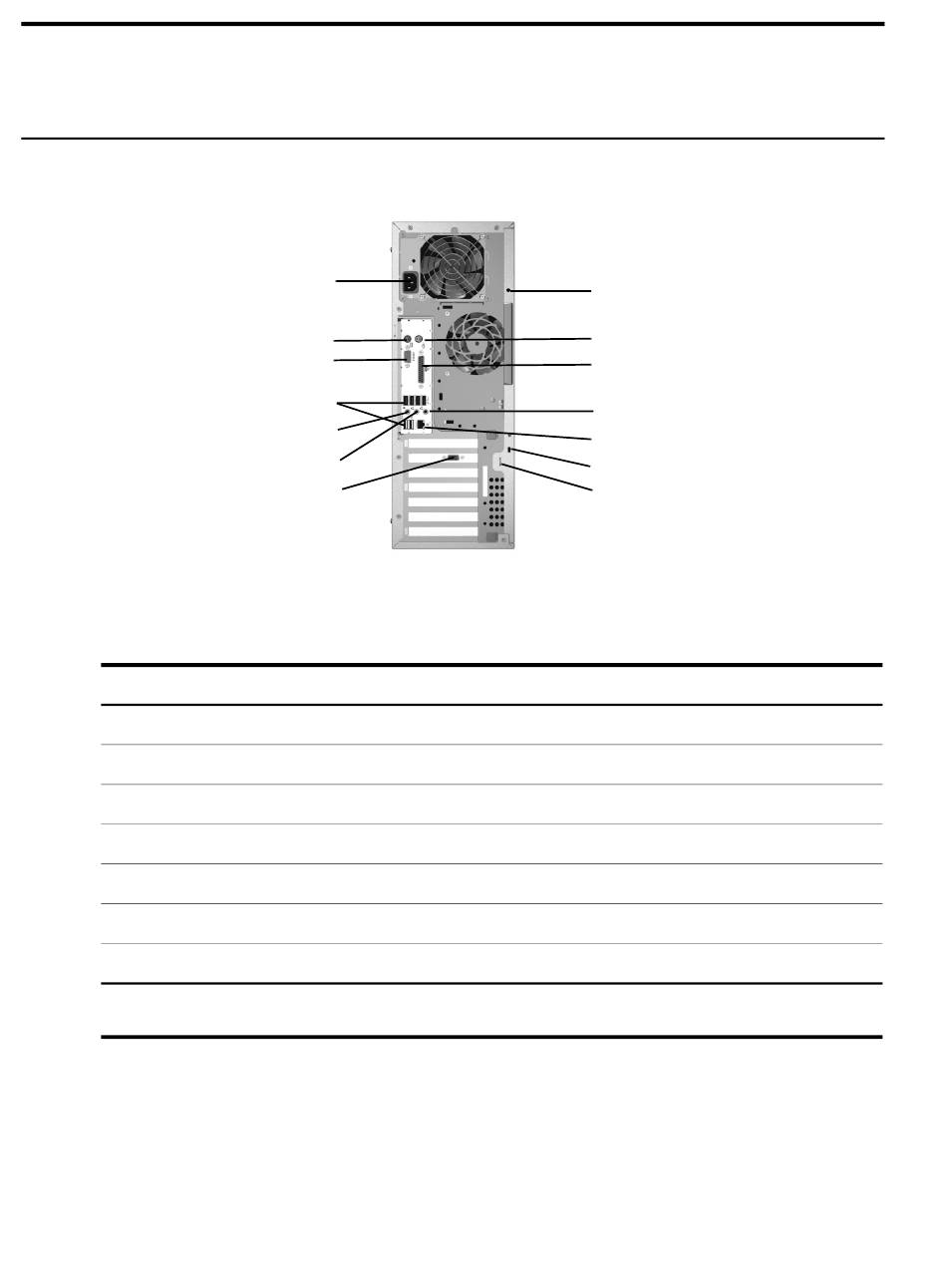

Abbildung 2-6 xw4200 Komponenten auf der Rückseite
Tabelle 2-5 xw4200 Komponenten auf der Rückseite
Nr.
1
Netzkabelanschluss
2
Tastaturanschluss (lila)
3 Serieller Anschluss (blaugrün)
4 USB-Ports (6)
5 Mikrofonbuchse (pink)
6 Audio-Ausgang (hellgrün)
7 Grafikadapter (blau)
HINWEIS: Die Anschlüsse auf der Rückseite sind mit Symbolen und Farben nach Industriestandard gekennzeichnet, um Ihnen das
Anschließen von Peripheriegeräten zu erleichtern.
16 Hardware-Setup
1
2
3
4
5
6
7
Beschreibung
8
9
10
11
12
13
14
Nr. Beschreibung
8
Vorrichtung für die Universalsicherung
9
Mausanschluss (grün)
10 Paralleler Anschluss (weinrot)
11 Audio-Eingang (hellblau)
12 RJ-45-Netzwerkanschluss
13 Vorrichtung für die Diebstahlsicherung
14 Öse für Vorhängeschloss
