Montageschritte

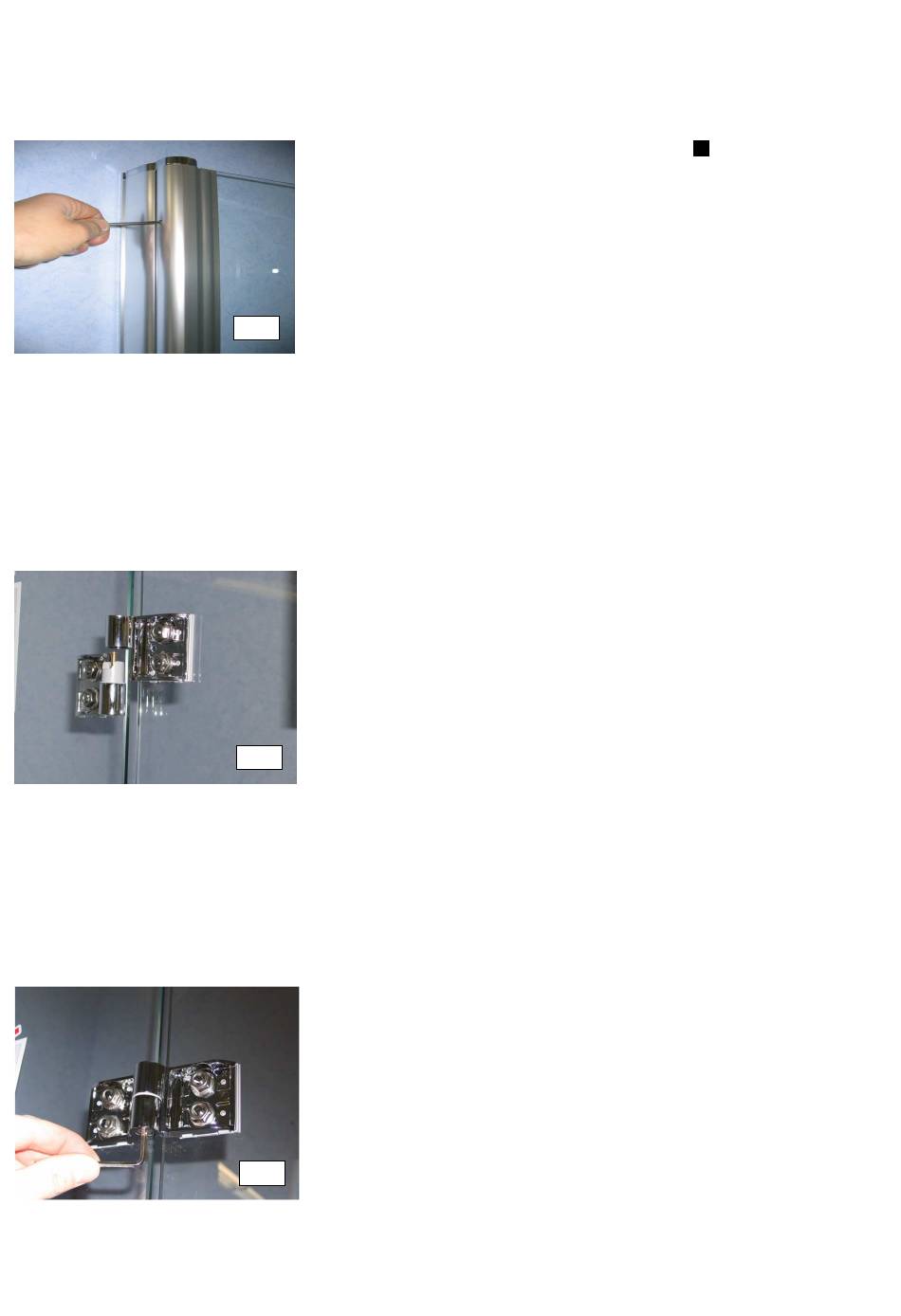

16.Flügel Anschlagseite lotrecht
ausrichten. Hierzu wird der
Flügel nach innen gefaltet, die
Bohrungen der
Justierschrauben werden
sichtbar. Mit Innensechskant
SW 4 Einstellung vornehmen.
Der Kantenschutz kann jetzt
komplett entfernt werden
16
.
17
Flügel Schließseite einhängen.
17
18. Achtung! Die Einstellung in
diesem Montageschritt
muss zwingend
durchgeführt werden, da
sonst der Hubmechanismus
nicht arbeitet.
Zum einstellen der Tür
Fixierschraube leicht lösen
(nicht entfernen). Bei loser
Fixierschraube ist der Hubring
im Beschlag drehbar ohne,
18
dass der Flügel anhebt. Nach
der Einstellung Fixierschraube
fest anziehen um den Hubring
in seiner Lage zu arretieren.
