33.a

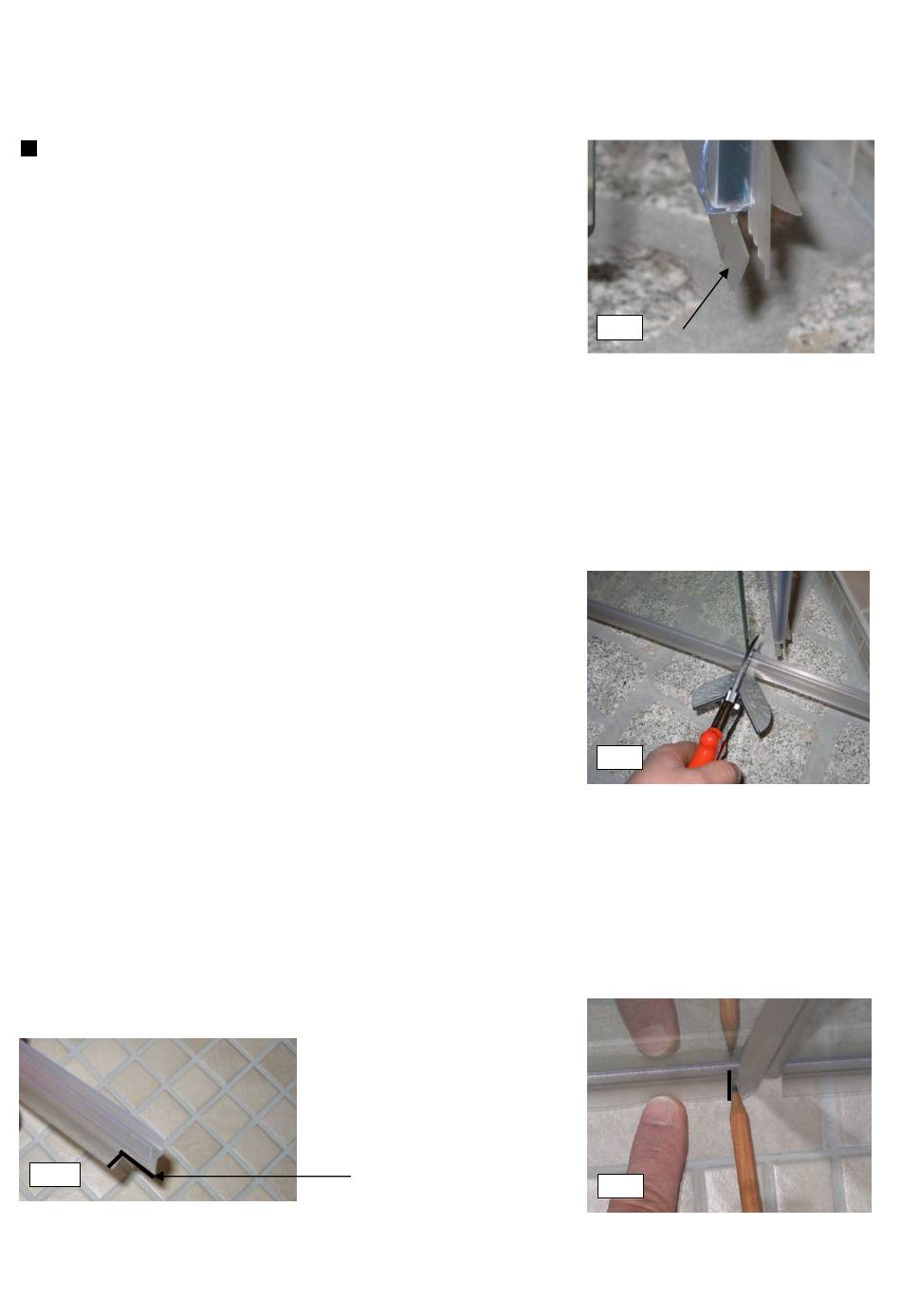

31. Die mittlere Dichtlippe (siehe
Pfeil) steht hier über die vordere
Scheibenkante über.
32. Die schließseitige
Wannendichtung wird mit der
vorderen Scheibenkante bündig
montiert und am Scheibenende
bündig zugeschnitten.
Innenseite
Seitenteil
33. Damit die Spaltdichtung
durchgehend auf dem
schließseitigen Flügel anliegt,
muss wie dargestellt die
Wannendichtung an der
Vorderkante der Spaltdichtung
angezeichnet und ausgeklinkt
werden.
Es wird nur der flexible Abweiser
ausgeklinkt.
Siehe schwarze Umrandung.
