Montageschritte
Länge
messen
Schräger
Abweiser
Innenseite
Länge
übertragen
Innenseite
Innenseite
28
29
30

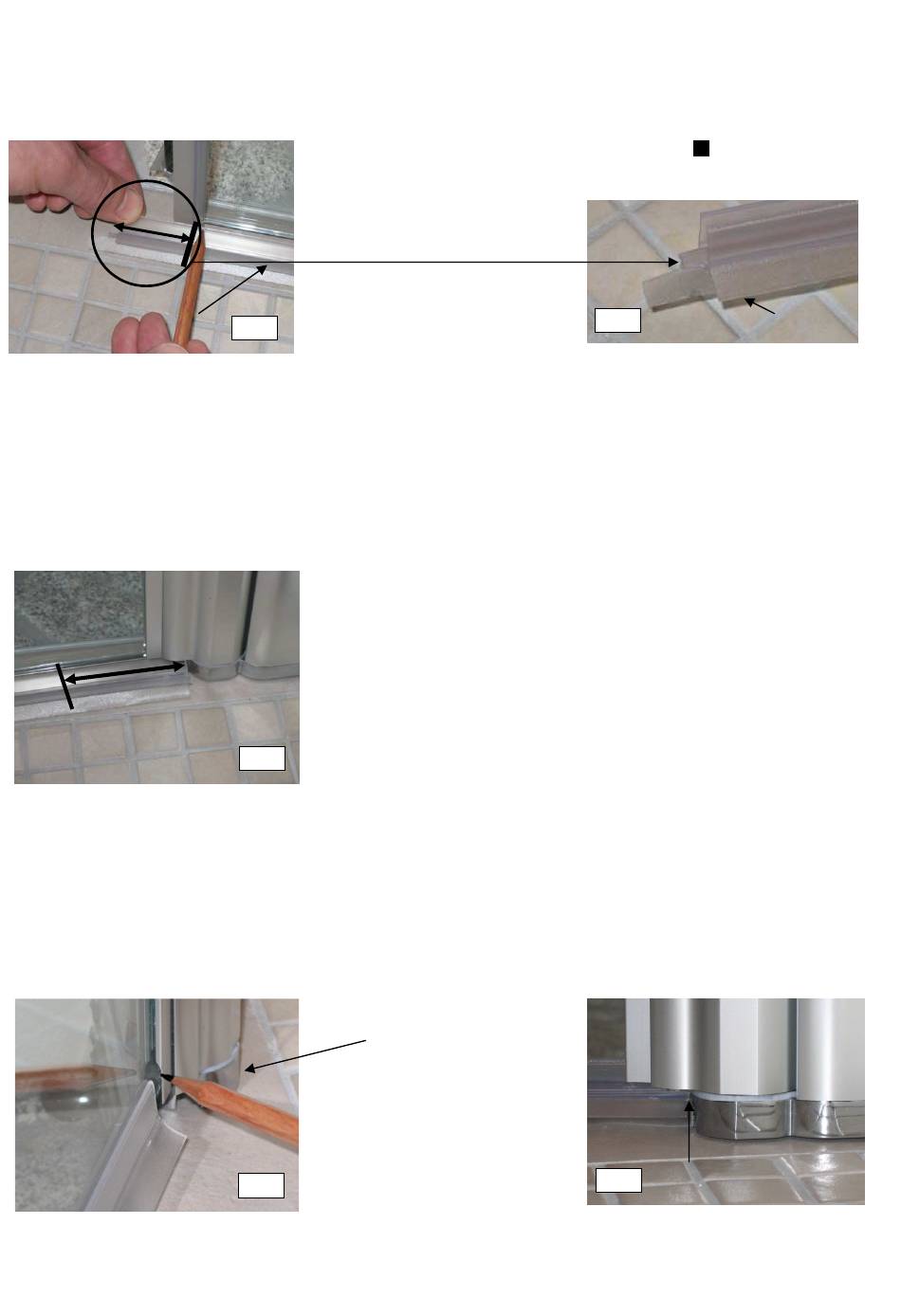

28. Die Länge von der
Vorderkante der Ausklinkung
bis zur Spaltdichtung wie
dargestellt anzeichnen und
ausmessen. Bitte darauf
achten, dass sich die
Ausklinkung am vorderen
Ende des anschlagseitigen
Flügels befindet und dass der
schräge Abweiser nach innen
zeigt.
.
29. Die ermittelte Länge muss
nun auf das hintere Ende der
Dichtung übertragen werden
und wird dort abgeschnitten.
30. Beim Montieren bitte darauf
achten, dass die Dichtung
durch die untere Ausfräsung
(siehe Bleistiftspitze) bis an die
untere Gelenkplatte
geschoben wird.
Pfeil zeigt die endgültige
Position der Dichtung an der
unteren Gelenkplatte.
13
Montageschritte
28.a
Innenseite
30.1
Schräger
Abweiser
