Montageschritte
Montageschritte

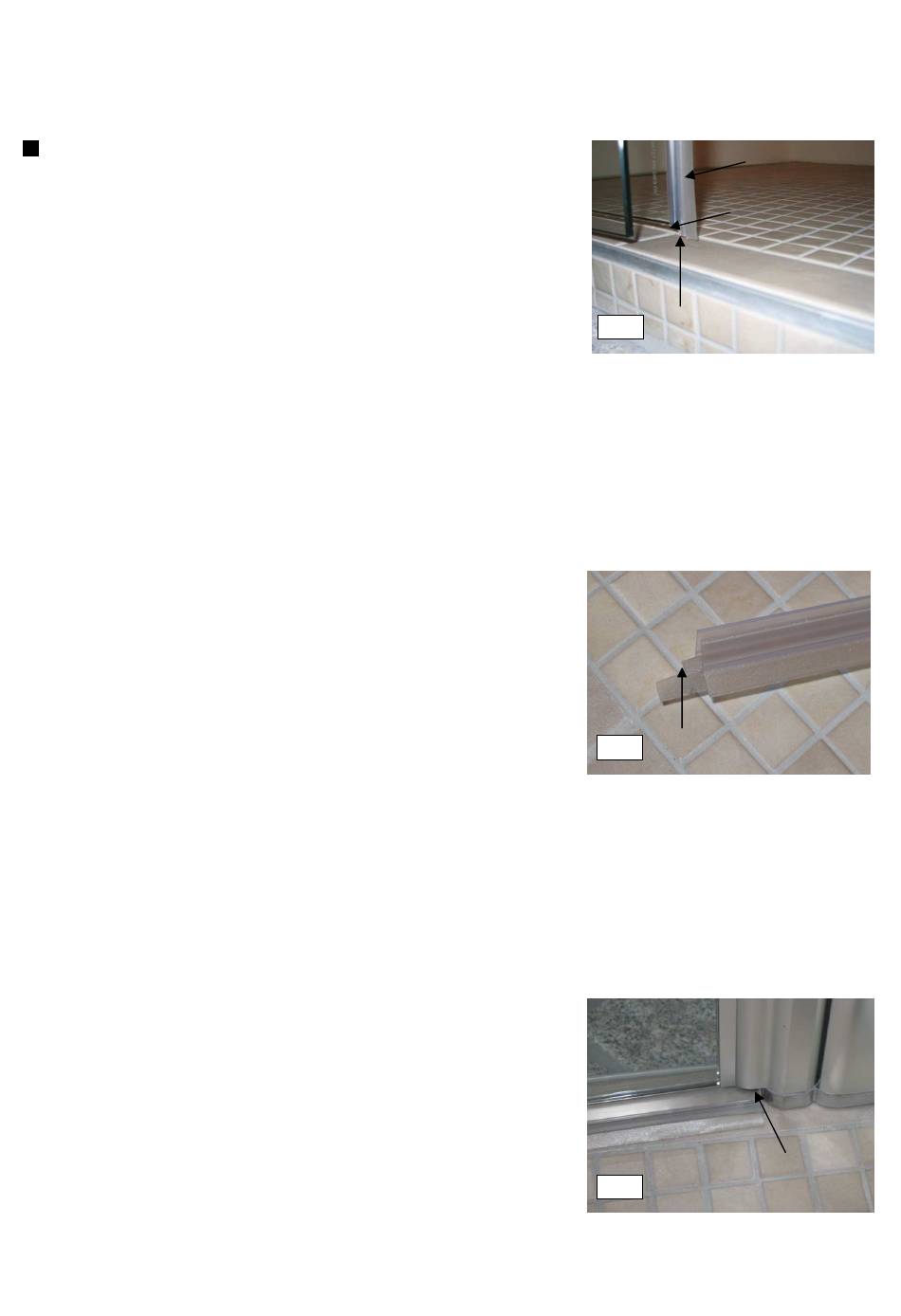

25. Die Spaltdichtung so auf den
anschlagseitigen Flügel (erster
Flügel an der Gelenkeinheit)
montieren, dass sich die
Ausklinkung (siehe Pfeil
Ausklinkung) unten und die
Dichtlippe später innen befindet
und am schließseitigen Flügel
anliegen kann. Der Abstand
zwischen Unterkante der
Dichtung und der Duschfläche
darf max. 1 mm betragen.
Anschließend mit der
Scheibenoberkante bündig
zuschneiden.
26. Darstellung der anschlagseitigen
Wannendichtung mit
Ausklinkung für den Anschluß
an die Spaltdichtung.
27.M
ontage anschlagseitige
Wannendichtung.
Zum Anzeichnen der Länge muss
die Dichtung mit dem geraden
Ende hinten an der unteren
Gelenkplatte anliegen (siehe
Pfeil), dazu muss die Dichtung
nicht auf die Scheibe montiert
werden es reicht aus, wenn sie
dazu unter die Scheibe gelegt
wird.
12
Dichtlippe
Außenseite
Ausklinkung
max. 1 mm
25
Vorderkante
26
Ausklinkung
Innenseite
27
