Montageschritte

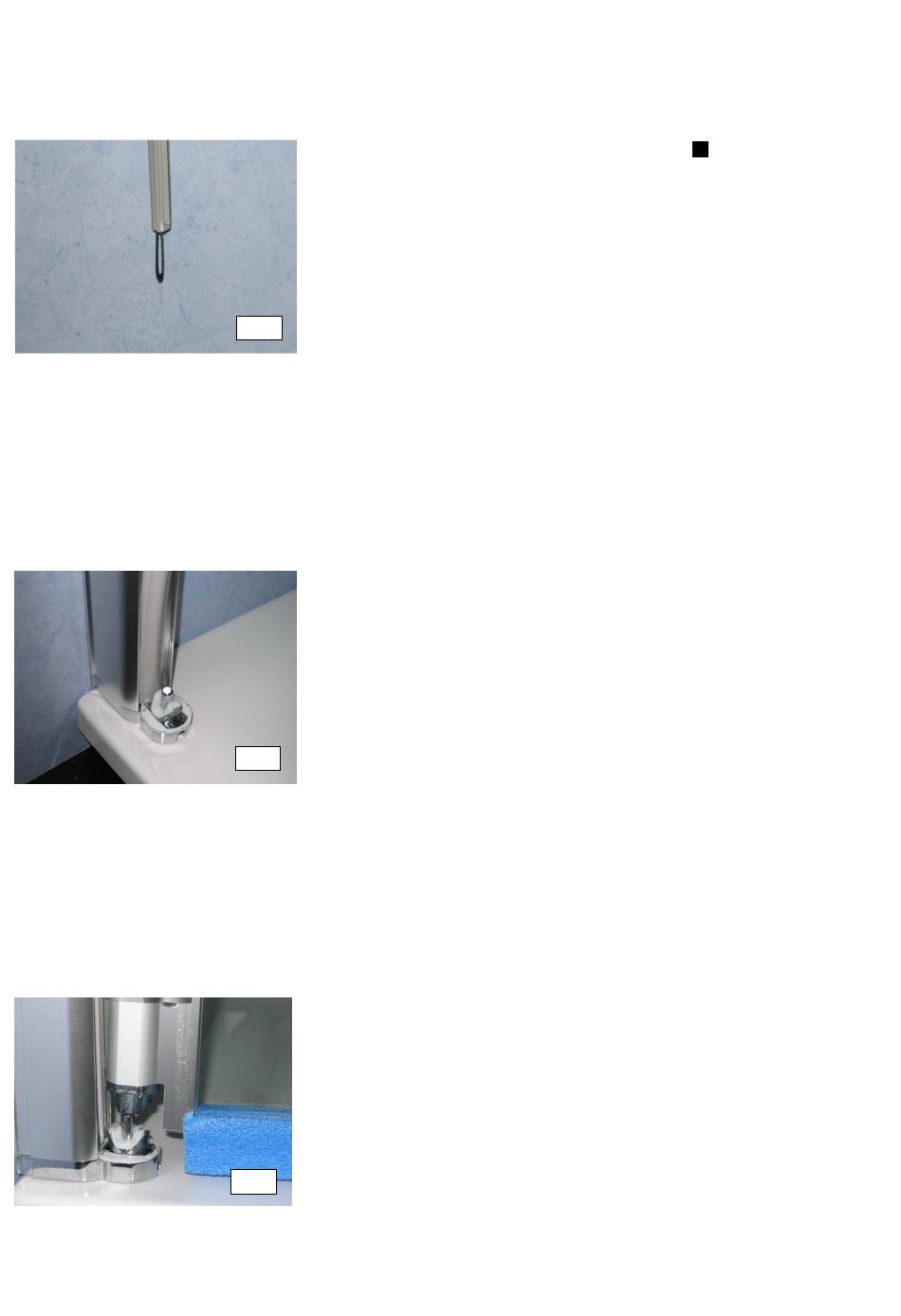

10. Die graue Gelenkdichtung
muss beim Montieren so
positioniert werden, dass das
zweilagige Ende der
innenliegenden Verstärkung
unten ist.
10
11. Die Gelenkdichtung unten auf
die Gelenkplatte aufsetzen,
anschließend auf der ganzen
Länge vorsichtig in den
Pfosten eindrücken.
11
Achtung !
Der Kantenschutz darf erst
entfernt werden, wenn die
Scheiben fest montiert und
ausgerichtet worden sind.
12. Flügel Anschlagseite auf den
Drehzapfen der unteren
Gelenkplatte aufsetzen. Auf
die Bezeichnung der Flügel
achten (oben außen links).
12
7
Montageschritte
