CBIPADDLE FAMILY - BEDIENUNGSANLEITUNG // SEITE 15
5.3 BOHRSCHABLONE
5.3.1 CBIPADDLE B UND C
Es gibt zwei mögliche Positionen des Handschalters: Transportposition und Standardposition.
Die Transportposition erlaubt es, dass der Handschalter unter die Tischplatte geschoben werden kann,
damit er beim Transport nicht aus der Vorderkante des Tisches herausragt. Um das Hineingleiten in
und das Herausgleiten aus der Transportposition zu ermöglichen, sollten die Löcher 64,7 mm von der
Vorderkante der Tischplatte entfernt und 49 mm voneinander entfernt gebohrt werden. Die Seitenkante
des CBIpaddle Handschalter muss nicht bündig mit der Seitenkante des Tisches sein. Lassen Sie mindestens
20 mm Abstand zwischen dem äußeren Loch und der Seitenkante, um sicherzustellen, dass das CBIpaddle
Handschalter nicht seitlich herausragt
Empfohlen
Tischkante

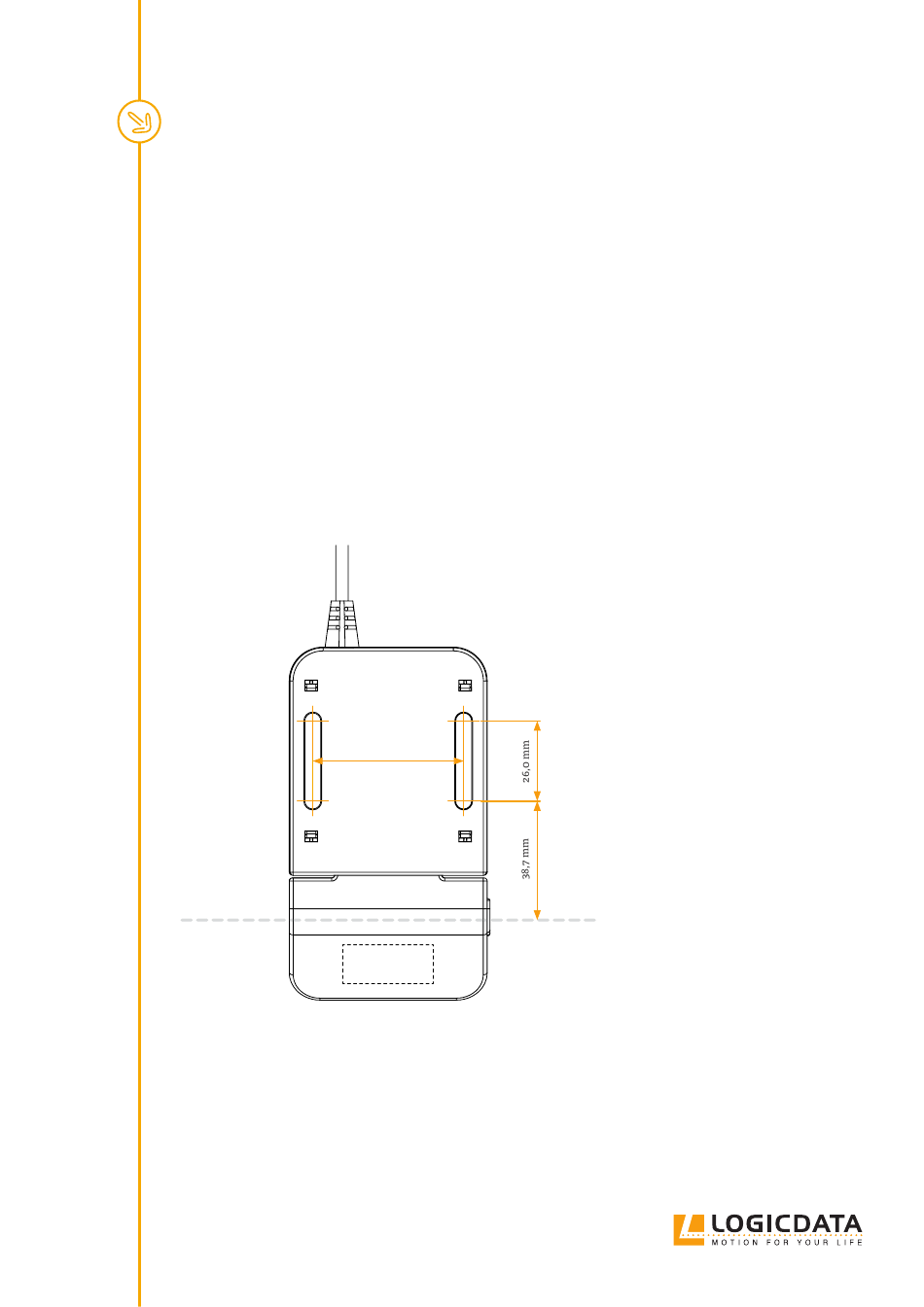

Abb. 4: Bohrschablone, CBIpaddle B und C
49,0 mm
