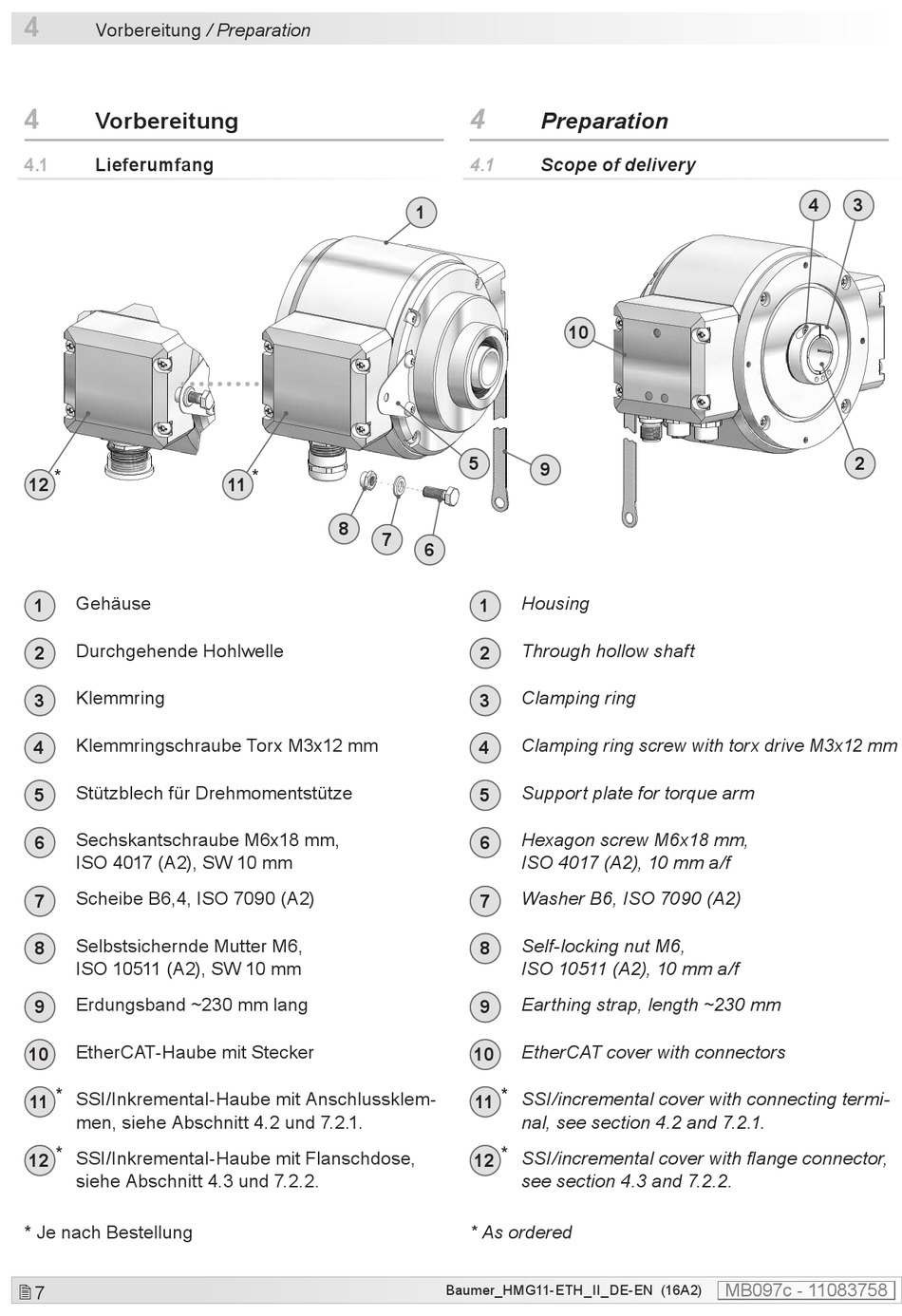

Vorbereitung / Preparation
4
Vorbereitung
4.1 Lieferumfang
*
12
Gehäuse
1
Durchgehende Hohlwelle
2
Klemmring
3
Klemmringschraube Torx M3x12 mm
4
Stützblech für Drehmomentstütze
5
Sechskantschraube M6x18 mm,
6
ISO 4017 (A2), SW 10 mm
Scheibe B6,4, ISO 7090 (A2)
7
Selbstsichernde Mutter M6,
8
ISO 10511 (A2), SW 10 mm
Erdungsband ~230 mm lang
9
EtherCAT-Haube mit Stecker
10
11 * SSI/Inkremental-Haube mit Anschlussklem-
men, siehe Abschnitt 4.2 und 7.2.1.
12 * SSI/Inkremental-Haube mit Flanschdose,
siehe Abschnitt 4.3 und 7.2.2.
* Je nach Bestellung
 7
*
11
8
7
4
Preparation
4.1 Scope of delivery
1
10
5
9
6
Housing
1
Through hollow shaft
2
Clamping ring
3
Clamping ring screw with torx drive M3x12 mm
4
Support plate for torque arm
5
Hexagon screw M6x18 mm,
6
ISO 4017 (A2), 10 mm a/f
Washer B6, ISO 7090 (A2)
7
Self-locking nut M6,
8
ISO 10511 (A2), 10 mm a/f
Earthing strap, length ~230 mm
9
EtherCAT cover with connectors
10
11 * SSI/incremental cover with connecting termi-
nal, see section 4.2 and 7.2.1.
12 * SSI/incremental cover with flange connector,
see section 4.3 and 7.2.2.
* As ordered
