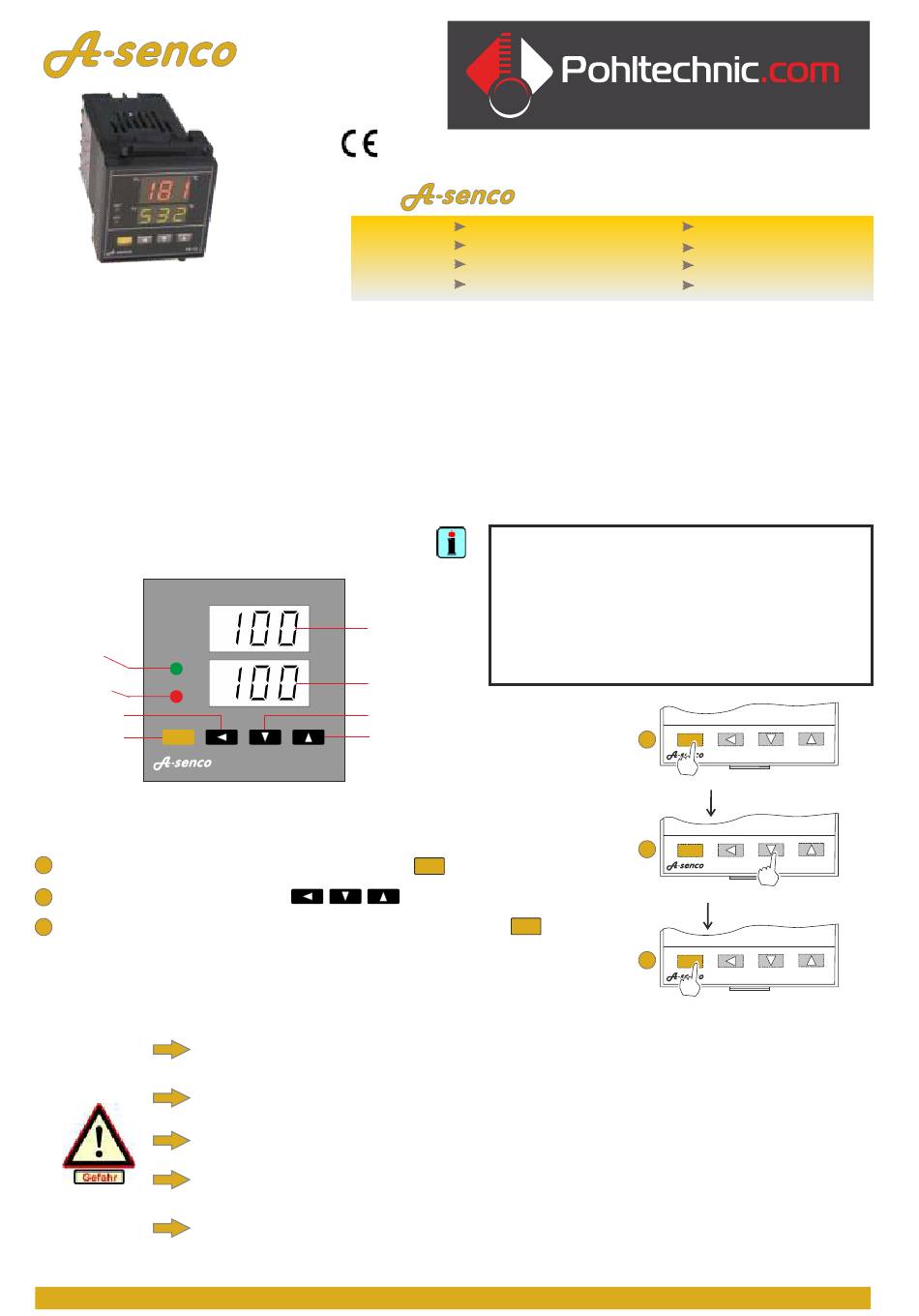

Pohltechnic A-senco TR-10 EASY Serie Bedienungsanleitung

Allgemeines:
A-senco Temperaturregler der TR-10 ...29 EASY- Serie sind sehr einfach zu bedienende Regelgeräte sowohl für
ON/OFF Zweipukt-Regelungen
oder wahlweise
P.I.D.- Regelstrecken mit Autotuning-Funktion.
Der Modelltyp A-Senco TR-10 ist für Heiz- /Kühlbetrieb im Regelbereich zwischen -50 ...+580°C konzipiert.
Einfachste Bedienung und Parametrierung sowie wenige, aber sinnvolle Zusatzfunktionen wie Fühlerbrucherkennung mit autom.
Lastabschaltung, Kalibrierfunktion, 3-Leiter Anschlussmöglichkeit zur Realisierung langer Messleitungen etc., bieten für den
Einsatz bei Standardanwendungen die notwendigen Voraussetzungen.
Bedien-/Anzeigeelemente:
PV
LED OUT
Aktiv wenn Regel-
ausgang geschaltet
OUT
SV
LED ALARM
ATU
Aktiv wenn Auto-
Tuning aktiviert
Cursor Taste
Menüzugang SET
u. Bestätigung
Sollwert verändern:
1
Drücken Sie im laufenden Betrieb 1x kurz die Taste
Ergebnis: Die Anzeige SV blinkt
2 Verändern Sie mit den Pfeiltasten
Ergebnis: Das Display SV zeigt die gewünschte Temperatur an
3
Bestätigen Sie Ihre Einstellung durch erneutes Drücken der Taste
Ergebnis: Der neue Sollwert wird kontinuierlich am Display SV angezeigt.
- Hinweise zur Konfiguration finden Sie auf Seite 3 -
Sicherheitshinweise:
Bauen Sie den Regler vor dem Anschließen in ein dafür zugelassenes Gehäuse ein! Je nach Einbausituation können
Vorschriften einen zusätzlichen Berührungsschutz der Klemmenkontakte vorsehen.
Zur Integration des Reglers in vorhandene Prozesse ist eine individuelle Gefahrenanalyse zu erstellen. Falls
notwendig, sind entsprechende Sicherheitseinrichtungen fachgerecht zu installieren.
Benützen Sie das Gerät nicht in explosionsgefährdeter Atmosphäre oder in der Nähe brennbarer Flüssigkeiten oder
Gase.
Bedenken Sie, dass ein unqualifizierter Umgang mit Strom Schmerzen, bleibende gesundheitliche Schäden oder
Ihren Tod zur Folge haben kann. Zu den Folgen des Todes informieren Sie sich in Ihrer Bibel.
Diese Bedienungsanleitung setzt eine Qualifikation im Umgang mit el. Betriebsmitteln voraus. Wenden Sie sich an
Ihren örtlichen Elektroinstallateur, falls sie keine fachliche Qualifikation besitzen!
Art.-Langnr.: TR-10-600RelPt Art.-Langnr.: TR-10-600RelPt
Kurz-Check:
Einfache Parametrierung durch Schnellzugriff und Auto-Einstell-Funktion.
Ausführliche Bedienungsanleitung auch für Nicht-Techniker
Prozesswert
Display PV
Sollwert
Display SV
Cursor-Taste
Cursor-Taste
TR-10
siehe auch Abb. rechts
Bedienungsanleitung
TR-10 EASY-Temperaturregler
P.I.D. und ON/OFF-Betriebsmodi
1x Relais Regelausgang
Versorgungsspannung: 230V AC
Für Heiz- und Kühlbetrieb
Nur im ON/OFF-Betriebsmodus notwendiger Temperaturwert
welcher einen Schaltabstand vorgibt. Der TR-10 rechnet die
Hysterese:
vorgegebene Schalthysterese dem Sollwert beidseitig zu.
Beispiel: Sollwert = 100°C
Hysterese = 1°C:
Regler schaltet ab bei 102 und schaltet wieder ein bei 98°C.
Hysterese = 0°C:
Regler schaltet ab bei 101 und schaltet wieder ein bei 99°C.
Die Hysterese ist notwendig, um das sog."flackern" des Relais zu
vermeiden, wenn der Temperaturwert den Sollwert erreicht.
SET
die Temperatur wie gewünscht
SET
Bedienungsanleitung TR-10 Ausgabe 20181122 Bedienungsanleitung TR-10 Ausgabe 20130204
EASY - Parametrierung
Für Sensor: Pt100 2/3-Leiter
Fühlerbrucherkennung
Messbereich -50 ...+580 °C.
1
SET
TR-91
1x kurz = Sollwert aufrufen
2
SET
TR-91
Mit Pfeiltasten Wert verändern
3
SET
TR-91
1x kurz = Sollwert bestätigen
Seite 01 Seite 04
