Stratasys J4100 Bedienerhandbuch
7. Nehmen Sie die UV-Halterung vom Druckblock ab.

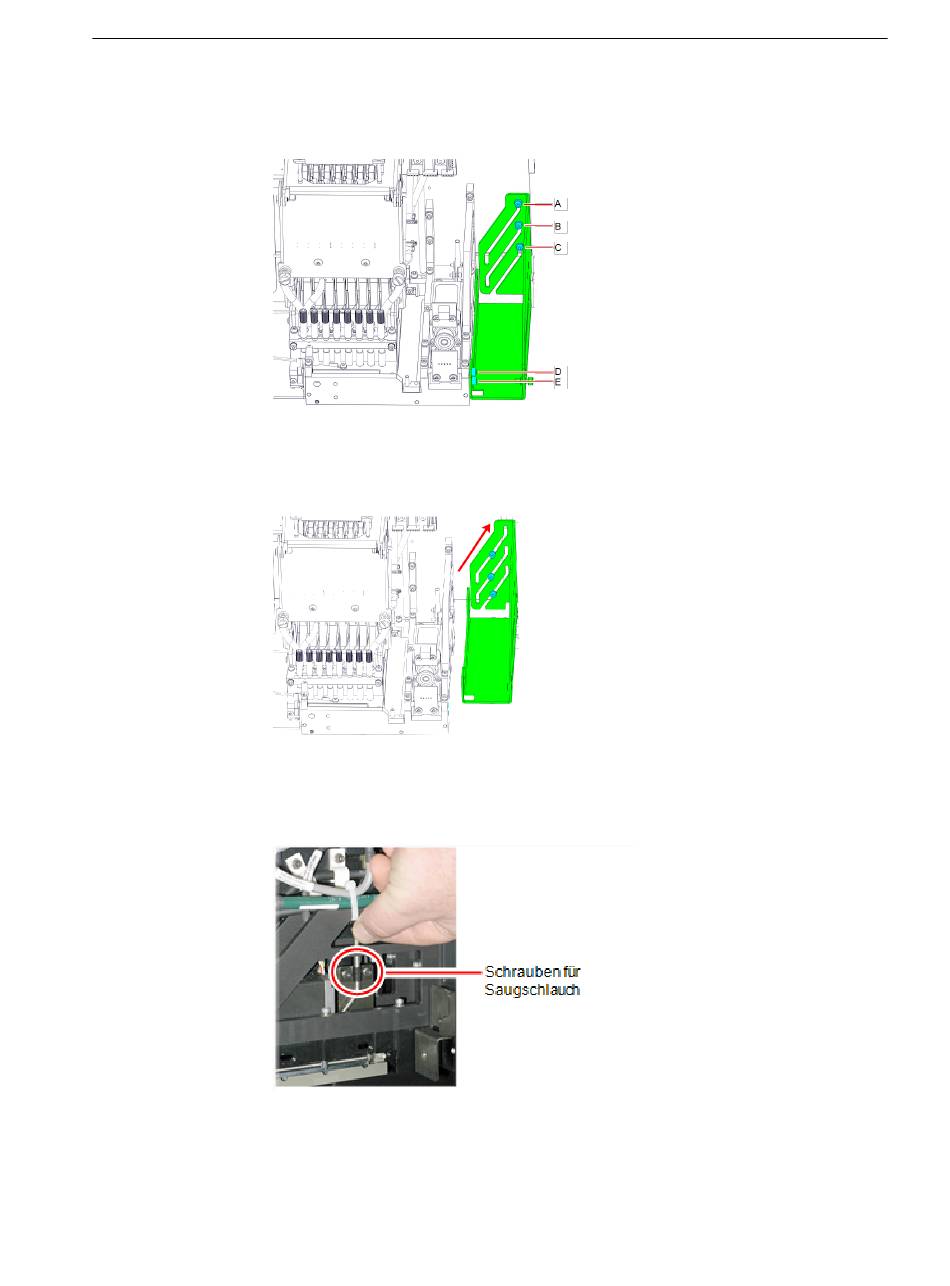

Abbildung 4-49 UV-Halterung am Druckblock angebracht
Abbildung 4-50 UV-Halterung vom Druckblock gelöst
8. Lösen Sie die zwei Schrauben, mit denen der Saugschlauch am
Druckblock angebracht ist.
Abbildung 4-51 Herausheben des Saugschlauchs
9. Heben Sie den Saugschlauch heraus, um ihn erhöht anzubringen.
DOC-26000_DE Rev. D
a. Lösen Sie die Schrauben A, B und C.
b. Entfernen Sie die Schrauben D und E.
c. Schieben Sie die Halterung nach oben, um sie vom Druckblock zu
trennen.
4 Bedienung und Wartung des Druckers
4-46
