Stratasys J4100 Bedienerhandbuch

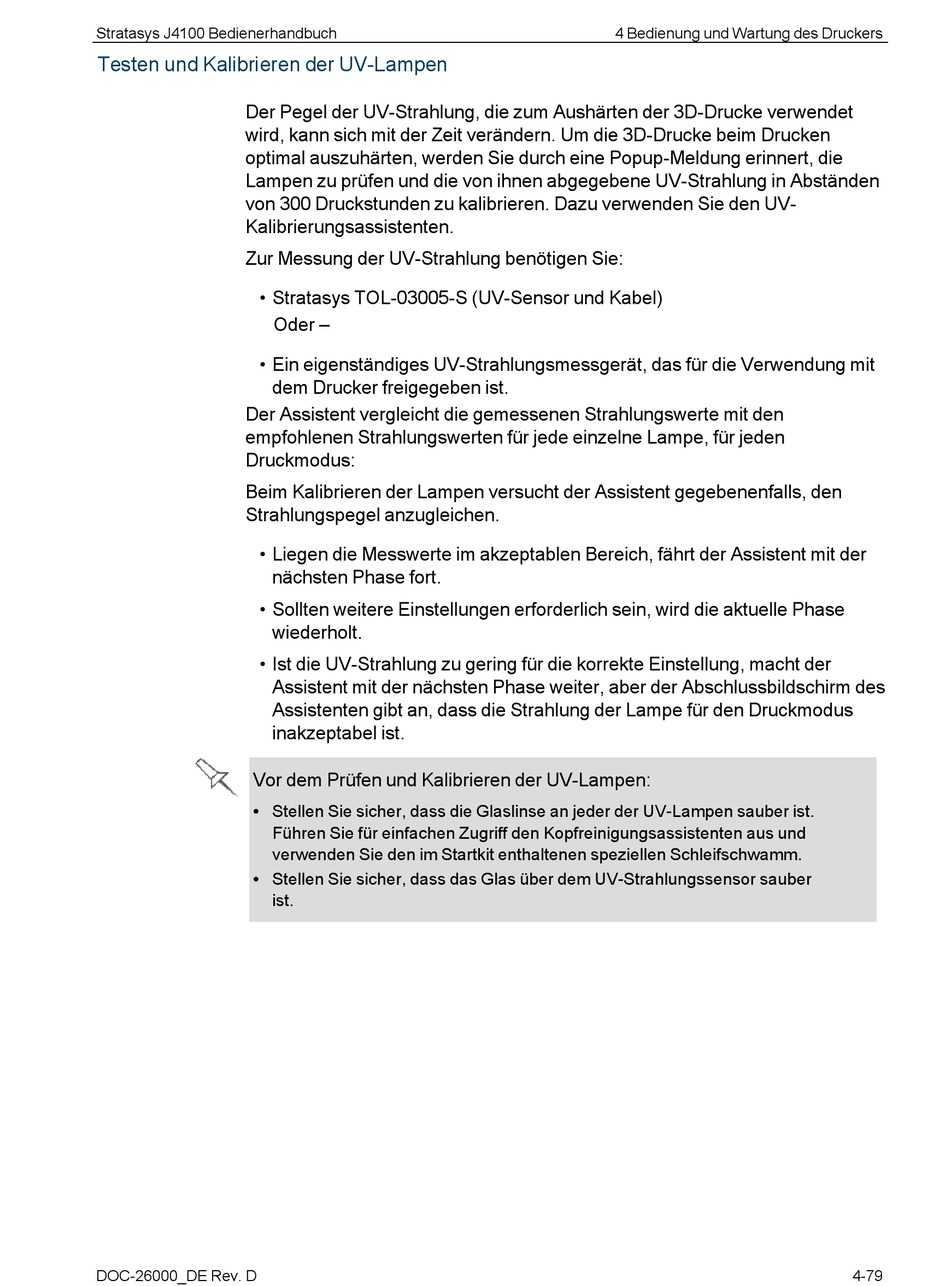

Testen und Kalibrieren der UV-Lampen
Der Pegel der UV-Strahlung, die zum Aushärten der 3D-Drucke verwendet
wird, kann sich mit der Zeit verändern. Um die 3D-Drucke beim Drucken
optimal auszuhärten, werden Sie durch eine Popup-Meldung erinnert, die
Lampen zu prüfen und die von ihnen abgegebene UV-Strahlung in Abständen
von 300 Druckstunden zu kalibrieren. Dazu verwenden Sie den UV-
Kalibrierungsassistenten.
Zur Messung der UV-Strahlung benötigen Sie:
• Stratasys TOL-03005-S (UV-Sensor und Kabel)
Oder –
• Ein eigenständiges UV-Strahlungsmessgerät, das für die Verwendung mit
dem Drucker freigegeben ist.
Der Assistent vergleicht die gemessenen Strahlungswerte mit den
empfohlenen Strahlungswerten für jede einzelne Lampe, für jeden
Druckmodus:
Beim Kalibrieren der Lampen versucht der Assistent gegebenenfalls, den
Strahlungspegel anzugleichen.
• Liegen die Messwerte im akzeptablen Bereich, fährt der Assistent mit der
nächsten Phase fort.
• Sollten weitere Einstellungen erforderlich sein, wird die aktuelle Phase
wiederholt.
• Ist die UV-Strahlung zu gering für die korrekte Einstellung, macht der
Assistent mit der nächsten Phase weiter, aber der Abschlussbildschirm des
Assistenten gibt an, dass die Strahlung der Lampe für den Druckmodus
inakzeptabel ist.
Vor dem Prüfen und Kalibrieren der UV-Lampen:
Stellen Sie sicher, dass die Glaslinse an jeder der UV-Lampen sauber ist.
l
Führen Sie für einfachen Zugriff den Kopfreinigungsassistenten aus und
verwenden Sie den im Startkit enthaltenen speziellen Schleifschwamm.
Stellen Sie sicher, dass das Glas über dem UV-Strahlungssensor sauber
l
ist.
DOC-26000_DE Rev. D
4 Bedienung und Wartung des Druckers
4-79
