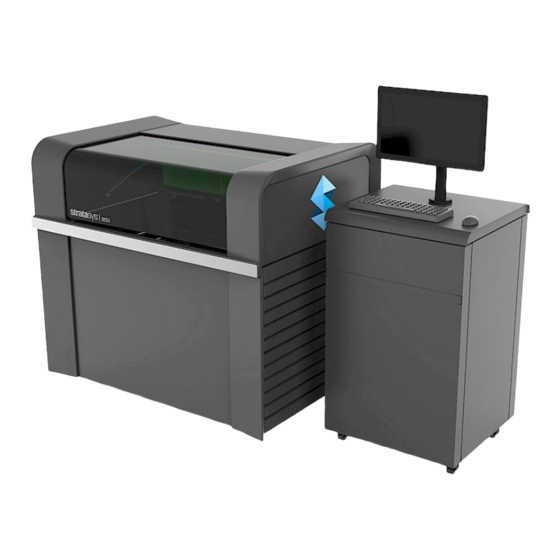

Stratasys J850 Bedienerhandbuch
  1. Anleitungen
  2. Marken
  3. Stratasys Anleitungen
  4. 3D-Drucker
  5. J850
  6. Bedienerhandbuch
Stratasys J850 Bedienerhandbuch

Stratasys J850 Bedienerhandbuch

3d-druckersystem
Vorschau ausblenden Andere Handbücher für J850:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienerhandbuch
Stratasys J850/J835
3D-Druckersystem
DOC-18001DE Rev. G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stratasys J850

Inhaltszusammenfassung für Stratasys J850

  • Seite 1 Bedienerhandbuch Stratasys J850/J835 3D-Druckersystem DOC-18001DE Rev. G...

  • Seite 2: Urheberrecht

    Marken Stratasys, J850, J835, J8 Series, GrabCAD Print, GrabCAD PolyJet Server, FullCure, DraftGrey und PolyJet sind Warenzeichen oder eingetragene Warenzeichen von Stratasys Ltd., und/oder seinen Tochtergesellschaften oder Partnern und können in bestimmten Gerichtsbarkeiten registriert sein. Alle anderen Produktnamen und Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.
  • Seite 3 Änderungen an diesem Dokument vornehmen. Stratasys Ltd. übernimmt weder in eigener Sache noch im Auftrag seiner Tochtergesellschaften irgendeine Haftung für technische bzw. redaktionelle Fehler oder Auslassungen in dieser Anleitung und haftet in keiner Weise für durch die Nutzung dieses Dokuments entstandene beiläufige, mittelbare oder konkrete Schäden, einschließlich Nutzbarkeitsverlust, Datenverlust bzw.

  • Seite 4: Inhaltsverzeichnis

    Inhalt 1 Über dieses Handbuch Verwendung dieses Handbuchs Weitere Informationen Revisionsverlauf In diesem Handbuch benutzte Begriffe Zusätzliche Ressourcen Stratasys Academy Stratasys Customer Support GrabCAD Community 2 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen...
  • Seite 5 Anforderungen an die PC-Arbeitsstation 4 Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Modelle herstellen Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen 4-10 Fortsetzen der Produktion nach Anhalten des Druckvorgangs 4-11 Druckmaterial ändern 4-14 Modellmaterialien ohne Spülen ändern 4-20...
  • Seite 6 Eingebaute Prüfungen 4-130 Austauschen des Abfallbehälters 4-138 Reinigung der Außenklappen 4-140 Reinigen der UV-Abschirmung 4-140 5 Handhabung der Modelle Entfernen der Modelle nach dem Drucken Entfernen des Stützmaterials Entfernen der Halterung von Hand Stütze mit Wasserdruck entfernen SUP705 mit Natronlauge entfernen SUP706 mit Natronlauge und Natriummetasilikat entfernen Nachdruckbehandlung Photobleaching für transparente Modelle...
  • Seite 7 Über dieses Handbuch Verwendung dieses Handbuchs Weitere Informationen Revisionsverlauf In diesem Handbuch benutzte Begriffe Zusätzliche Ressourcen Stratasys Academy Stratasys Customer Support GrabCAD Community DOC-18001DE Rev. G...

  • Seite 8: Über Dieses Handbuch

    Arbeiten mit dem System zur Verfügung. Wichtig: Lesen Sie das gesamte Kapitel Sicherheit, bevor Sie das System verwenden. Text und Anleitungen in diesem Handbuch basieren auf dem J850 3D- Drucker, Softwareversion D37 - 85.2.0. In diesem Handbuch wird vorausgesetzt, dass: •...

  • Seite 9: Revisionsverlauf

    Stratasys J850/J835Bedienerhandbuch 1 Über dieses Handbuch Revisionsverlauf In der folgenden Tabelle sind die wichtigsten Änderungen in jeder Revision dieses Dokuments aufgeführt. Revision Zeitpunkt der Beschreibung Freigabe Rev. E Dezember 2020 • Über dieses Handbuch wurde aktualisiert. • Zusätzliche Ressourcen wurde hinzugefügt.

  • Seite 10: In Diesem Handbuch Benutzte Begriffe

    Herstellung mit einem anderen Modellmaterial bestimmt ist. Modellmaterial Material zum Bauen von Modellen. Druckercomputer Der im J850/J835-Drucker eingebaute Computer, der den Drucker steuert. Druckerschnittstelle Die GUI (Graphical User Interface – Grafische Benutzeroberfläche), die zur Steuerung der J850/J835- Drucker benutzt wird.
  • Seite 11 Stratasys J850/J835Bedienerhandbuch 1 Über dieses Handbuch Eine Datei, die zum Drucken von 3D-Modellen verwendet wird. Stützmaterial Material, das zum Stützen der Struktur des Modells während der Herstellung dient. DOC-18001DE Rev. G...

  • Seite 12: Zusätzliche Ressourcen

    Stratasys J850/J835Bedienerhandbuch 1 Über dieses Handbuch Zusätzliche Ressourcen Stratasys empfiehlt Ihnen, mehr über Ihren additiven Fertigungsdrucker, seine Funktionen und die Technologie zu erfahren. Auf unseren digitalen Online- Plattformen finden Sie eine Fülle von Informationen. Stratasys Academy Stratasys Academy ist Ihre Online-Lernplattform. Hier können Sie unseren umfangreichen und wachsenden Kurskatalog durchsuchen, sich für Webinare...

  • Seite 13: Stratasys Customer Support

    Informationen zu Design, Anwendungen und Materialien. Die Website enthält auch Links zu webbasierten Schulungen, Anleitungen zu Videos und zum Stratasys-Blog. Darüber hinaus können Sie die neueste Version des Benutzerhandbuchs für Ihren Drucker überprüfen und Dokumente in verschiedenen Sprachen herunterladen.

  • Seite 14: Grabcad Community

    Stratasys J850/J835Bedienerhandbuch 1 Über dieses Handbuch GrabCAD Community Das Portal Tutorials-Abschnitt der GrabCAD Community ist eine wertvolle Quelle für von Stratasys gesponserte und benutzergenerierte 3D-Drucktipps. Sie können im Portal auch 3D-bezogene Fragen stellen und kostenlose CAD- Dateien herunterladen. DOC-18001DE Rev. G...
  • Seite 15 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen Abfallentsorgung DOC-18001DE Rev. G...

  • Seite 16: Sicherheit

    Stratasys J850/J835Bedienerhandbuch 2 Sicherheit Sicherheitsvorschriften Stratasys-3D-Drucker erfüllen die CE- und FCC-Vorschriften. Sie sind mit folgenden Sicherheitseinrichtungen ausgestattet: Interlock-Schalter Die Spannungsversorgung der UV-Lampe, die Plattformheizung und die Bewegungsmotoren schalten sich beim Öffnen des Deckels aus. Warnung Setzen Sie den Sicherheitsschalter nicht außer Betrieb.
  • Seite 17 Stratasys J850/J835Bedienerhandbuch 2 Sicherheit Abbildung 2-1Vorderansicht des -Druckers Schutzschalter Bei Überstrom schaltet die Stromzufuhr des Druckers aus. Hinweis: Der Schutzschalter ist nur Kundendienstmitarbeitern zugänglich. Überhitzungsschutz für UV-Lampe Die Spannungsversorgung der UV-Lampe und die Bewegungsmotoren werden ausgeschaltet, wenn die Temperatur 90 °C erreicht. Ein Etikett auf der UV- Lampenabdeckung zeigt an, wenn die Temperatur 65 °C...

  • Seite 18: Symbole Und Warnhinweise

    Stratasys J850/J835Bedienerhandbuch 2 Sicherheit Symbole und Warnhinweise In der folgenden Tabelle wird die Bedeutung der auf der Außenseite bzw. innen in Druckern angebrachten Warnschilder erklärt. Warnsymbol Bedeutung Position Bemerkungen (Allgemeine) Auf dem Typenschild auf Lesen Sie die Gefahr der Rückseite des Anweisungen in diesem Druckers.

  • Seite 19: Sicherheitsrichtlinien

    Druckers an die Wechselstromquelle. Verwenden Sie es nicht mit anderen Geräten. Druckerbetrieb ➢ Die Bedienung des Druckers ist den vom Stratasys-Vertreter eingewiesenen Personen vorbehalten. ➢ Alle Mitarbeiter, die den Drucker bedienen oder warten, sollten wissen, wo sich die Erste-Hilfe- und Notfalleinrichtungen befinden und wie man sie benutzt.

  • Seite 20: Uv-Strahlung

    Die UV-Lampen im Drucker geben gefährliche Strahlung ab ➢ Wenn die UV-Lampen bei geöffnetem Drucker eingeschaltet bleiben, blicken Sie nicht direkt in das UV-Licht. Schalten Sie den Drucker aus und rufen Sie den Stratasys-Serviceanbieter an. Druckerwartung ➢ Wartungsarbeiten sollten nur von qualifizierten Mitarbeitern ausgeführt werden, die über die entsprechenden Sicherheitsvorkehrungen unterrichtet...

  • Seite 21: Uv-Lampen

    Stratasys J850/J835Bedienerhandbuch 2 Sicherheit ➢ Beim Hantieren mit UV-gehärteten Modellen, deren Oberfläche nicht völlig ausgehärtet ist, sind normale Latexhandschuhe ausreichend. ➢ Um Irritationen der Atemwege zu vermeiden, sollten die Bereiche, in denen mit Modell- und Stützmaterialien gearbeitet wird, gut belüftet werden. Falls der Drucker nicht mit einer Abzugshaube ausgestattet ist, sollte das Raumlüftungssystem die Luft mindestens 4- bis 6-mal pro Stunde...

  • Seite 22: Erste Hilfe Bei Der Arbeit Mit Druckmaterialien

    Stratasys J850/J835Bedienerhandbuch 2 Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste-Hilfe-Anweisungen.

  • Seite 23: Einatmen

    Stratasys J850/J835Bedienerhandbuch 2 Sicherheit Einatmen Druckmaterialdämpfe können die Atemwege reizen. Sollte eine Reizung der Atemwege auftreten, bringen Sie die betroffenen Personen sofort an die frische Luft. ➢ Wenn die Atmung des Betroffenen aussetzt, beatmen Sie ihn künstlich, oder beginnen Sie mit Herz-Lungen-Wiederbelebungsmaßnahmen.
  • Seite 24 Stratasys J850/J835Bedienerhandbuch 2 Sicherheit UV-Lampen Die vom Drucker verwendeten UV-Lampen zur Härtung von Druckmaterialien enthalten eine geringe Menge Quecksilber. Dies wird als „Universalabfall“ betrachtet. Die gebrauchten Lampen müssen in Übereinstimmung mit den geltenden Umweltbestimmungen wieder aufbereitet oder entsorgt werden. Zerbrochene Lampen: Nach dem Lüften des Bereichs verwenden Sie Schutzhandschuhe zum...
  • Seite 25 Einführung in das 3D-Drucker Grundlegende Merkmale Arbeitskonfigurationen Quelldateien Druckmaterialien Lagerung Haltbarkeit Lichteinwirkung Sicherheitserwägungen Entsorgung Arbeitsumgebung Anforderungen an die PC-Arbeitsstation DOC-18001DE Rev. G...

  • Seite 26: Einführung In Das 3D-Drucker

    Stratasys J850/J835Bedienerhandbuch 3 Einführung in das 3D-Drucker Grundlegende Merkmale Stratasys J850/J835-Drucker bieten folgende Optionen: • Sie können den Modellherstellungsprozess rationalisieren und Einsparungen erzielen: ❒ Wenn Druckmodelle aus unterschiedlichen Materialien im gleichen Druckjob auf der gleichen Bauplattform hergestellt werden (gemischte Plattform), entfällt der Zeit- und Arbeitsaufwand, der bisher erforderlich war, um ein anderes Material zu laden, das System zu spülen und einen...

  • Seite 27: Arbeitskonfigurationen

    Stratasys J850/J835Bedienerhandbuch 3 Einführung in das 3D-Drucker Arbeitskonfigurationen Stratasys J850/J835-3D-Drucksysteme können als Einzelstationssysteme oder Mehrfachstationssysteme eingerichtet werden. Beim Anschluss an ein lokales Computernetzwerk kann das System mehreren Benutzern dienen. In einer derartigen Konfiguration erstellt jeder Benutzer (Client) die Dateien für die Produktion.

  • Seite 28: Quelldateien

    GrabCAD Print native CAD-Formate aus folgenden Programmen: Creo, SOLIDWORKS, NX, CATIA und Inventor. Zur Anzeige einer vollständigen Liste der von GrabCAD Print unterstützten Dateiformate gehen Sie zu: help.grabcad.com/print/file-formats. J850/J835-Systeme sind in der Lage, gleichzeitig unterschiedliche Modelldateitypen zu erstellen. DOC-18001DE Rev. G...

  • Seite 29: Druckmaterialien

    Eigenschaften finden Sie auf der Website www.stratasys.com/materials/polyjet. Lagerung Das Material zum Drucken von Modellen mit J850/J835-Druckern wird aus Harzen hergestellt, die aus reaktiven Monomeren und Oligomeren bestehen. Obwohl Druckmaterial in versiegelten, UV-beständigen Kartuschen ausgeliefert wird, muss bei ihrer Lagerung und Handhabung vorsichtig vorgegangen werden.

  • Seite 30: Lichteinwirkung

    Entsorgen Sie die Kartuschen mit -Modell- und Stützmaterial in Übereinstimmung mit den entsprechenden Gesetzen und Vorschriften. Arbeitsumgebung Extreme Hitze und Feuchtigkeit können den Betrieb des J850/J835-3D- Druckers beeinträchtigen. Daher empfehlen wir, gegebenenfalls ein Lüftungs- oder Klimasystem einzusetzen, damit folgende Temperaturbereiche eingehalten werden können:...
  • Seite 31 Stratasys J850/J835Bedienerhandbuch 3 Einführung in das 3D-Drucker • Zum Herunterladen von GrabCAD Print gehen Sie zu: help.grabcad.com/print/sign-up. • Zur Ansicht der Anforderungen für Client-Computer, auf denen GrabCAD Print ausgeführt wird, gehen Sie zu: help.grabcad.com/print/system- requirements. DOC-18001DE Rev. G...

  • Seite 32: Bedienung Und Wartung Des Druckers

    Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Modelle herstellen Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen 4-10 Fortsetzen der Produktion nach Anhalten des Druck- vorgangs 4-11 Druckmaterial ändern 4-14 Modellmaterialien ohne Spülen ändern 4-20 Erweiterte Einstellungen 4-23...
  • Seite 33 Ausrichten der Druckköpfe 4-52 Reinigung des Spritzschutzes für den Druckkopf 4-58 Druckköpfe optimieren (kalibrieren) 4-60 Druckköpfe austauschen 4-69 Testen und Kalibrieren der UV-Lampen 4-81 Kalibrieren der Wägezellen 4-90 Spülen der Druckblockheizung 4-91 Austauschen der Abfallbehälterschläuche 4-96 Auswechseln der Materialfilter 4-101 Auswechseln des Geruchsfilters 4-104 Austauschen der UV-Lampen...

  • Seite 34: Starten Des Druckers

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-1 Der Stratasys J850/J835-3D-Drucker Starten des Druckers Achtung Versuchen Sie nicht, den Drucker in Betrieb zu nehmen, bevor Sie von einem Stratasys-Vertreter entsprechend eingewiesen wurden. Beachten Sie alle Sicherheitswarnungen, und befolgen Sie die Richtlinien in Kapitel 2.
  • Seite 35 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Hauptschalter schaltet den J850/J835-Drucker ein; dies beinhaltet auch den eingebauten Computer. 2. Melden Sie sich nach dem Hochfahren des Computers bei Windows an und starten Sie die Druckersteuerungssoftware: ❒ Doppelklicken Sie auf dem Druckercomputer-Desktop auf das Symbol für den J850/J835-Drucker.

  • Seite 36: Laden Der Modell- Und Stützmaterialkartuschen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Laden der Modell- und Stützmaterialkartuschen Die Anzahl der in J850/J835-Drucker eingelegten Materialkartuschen hängt vom aktiven Druckmodus ab. • Im High Mix / High Quality-Modus können Sie bis zu 14 Patronen Modellmaterial und zwei Kartuschen Stützmaterial verwenden.
  • Seite 37 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Tipps zum Laden der Modell- und Stützmaterialkartuschen: Sie können Materialkartuschen entweder vor oder nach dem Drucken austauschen. Teilentleerte Kartuschen können Sie bis zu einem Mindestmaterialgewicht von 100 g laden. Sie können ebenfalls teilentleerte Kartuschen austauschen, um den Austausch während des Druckvorgangs zu vermeiden.

  • Seite 38: Modelle Herstellen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Modelle herstellen Modelle können gedruckt werden, nachdem sie auf einer virtuellen Bauplattform in der GrabCAD Print-Anwendung angeordnet wurden. Informationen über die Vorbereitung von Modelldateien zum Drucken finden Sie in der GrabCAD Print Online-Dokumentation.

  • Seite 39: Starten Des Drucks

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Sie können den Druckerstatus überwachen, indem Sie die Anzeige auf der Bedienoberfläche des Druckers umschalten. Klicken Sie hierzu auf die Anzeigeumschalttaste auf der Drucker-Bedienoberfläche. Abbildung 4-4 Druckerstatus Starten des Drucks So starten Sie den Druck: ➢...

  • Seite 40: Drucker-Bedienoberfläche - Farbschlüssel

    Kartuschen für Modell- und Stützmaterial voll genug sind, läuft der Druck automatisch ab, bis der Job beendet ist. J850/J835-Drucker verwenden bis zu sieben Modellmaterialkartuschen zum Herstellen von Modellen. Zusätzlich wird eine Stützmaterialkartusche benötigt. Wenn zusätzliche Kartuschen installiert werden, die nicht sofort für den Druck gebraucht werden, zeigt die Drucker-Bedienoberfläche dies an (siehe...

  • Seite 41: Druckanzeigen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers • Rot: zum Drucken ungeeignet (bzw. Warnanzeige) Zum Beispiel in Abbildung 4-4 auf Seite4-8: ❒ Waste (Abfall): Das Gewicht des Abfallbehälters beträgt 90001520 Gramm und liegt damit über dem zu Beginn eines Druckjobs zulässigen Gewicht.

  • Seite 42: Fortsetzen Der Produktion Nach Anhalten Des Druckvorgangs

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört der Druckmanager auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen.
  • Seite 43 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Klicken Sie mit der rechten Maustaste auf den Job, um das Popup-Menü anzuzeigen, und wählen Sie Job fortsetzen. 6. Stellen Sie in GrabCAD Print sicher, dass die richtige Schichtnummer im Dialogfeld eingegeben wird.
  • Seite 44 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers • Es trat eine relativ lange Unterbrechung auf, obwohl die Anzeigen für „last slice (Letzte Schicht)“ und korrekt waren. Dies liegt daran, dass sich das bereits gedruckte Teil möglicherweise leicht verformt oder schrumpft, bevor der Druck fortgesetzt wird, was zu einem sichtbaren Unterschied zwischen ihm und dem später gedruckten Teil des Modells führt.

  • Seite 45: Druckmaterial Ändern

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckmaterial ändern Bevor Sie Modelle mit anderen Modellmaterialtypen (Harzen) als den derzeit installierten herstellen, müssen Sie den Druckblock und die Zufuhrleitungen mit Hilfe des Materialwechsel-Assistenten spülen. Nachdem Sie den Assistenten zum Wechseln des Stützmaterials und bestimmter Modellmaterialien ausgeführt haben, müssen Sie vor dem...
  • Seite 46 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wählen Sie die Konfiguration zum Herstellen von Modellen aus: ❒ 7 Materialien (High Mix / High Quality) ❒ 3 Materialien (Hochgeschwindigkeit) ❒ Einzelmaterial (Superhochgeschwindigkeit) Abbildung 4-11 Materialwechseloptionen 7 Materialien Jeder Druckkopf ist mit zwei verschiedenen Materialien geladen.
  • Seite 47 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3 Materialien Beide Bereiche jedes Materialdruckkopfs sind mit dem gleichen Material geladen. Abbildung 4-13 In den Druckköpfen sind drei Materialien geladen Für Hochgeschwindigkeitsdruck stehen bis zu drei Modellmaterialien zur Verfügung. Einzelmaterial Beide Bereiche zweier Druckköpfe sind mit demselben Modellmaterial geladen.
  • Seite 48 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckauftrags. Wenn eine Kartusche leer ist und die zweite benutzt wird, können Sie die leere Kartusche durch eine neue ersetzen. 7. Wählen Sie für Stützmaterial die Anzahl der auszutauschenden Kartuschen . ❒ In den Modi High Mix / High Quality und Hochgeschwindigkeit können Sie mit einer oder zwei Stützmaterialkartuschen drucken.
  • Seite 49 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Klicken Sie auf Next (Weiter), um den Materialwechselprozess im Drucker zu starten. Daraufhin erscheint der Bildschirm Kartuschenpositionierung, in dem die neue Positionierung aller Kartuschen im Materialschrank angezeigt wird. Abbildung 4-15 Kartuschenanordnung...
  • Seite 50 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 14. Wenn das letzte Assistentenfenster erscheint, klicken Sie auf Fertig. Die Druckersteuerungsanwendung wird automatisch aktualisiert und neu gestartet. Nachdem sie geöffnet wird, zeigt die Bedienoberfläche die neuen Materialien an. Die Bedienoberfläche in der Jobvorbereitungsanwendung wurde ebenfalls aktualisiert und zeigt das/die neue(n) Material(ien) an.

  • Seite 51: Modellmaterialien Ohne Spülen Ändern

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Modellmaterialien ohne Spülen ändern Wenn Sie den Druckmodus (Hohe Geschwindigkeit/Hohe Qualität) nicht ändern, können Sie die Modellmaterialien ersetzen, ohne die aktuellen Materialien zu spülen. Diese Option ist geeignet, wenn die Farbe oder die mechanischen Eigenschaften des gedruckten Modells unwichtig ist.
  • Seite 52 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wenn der Bildschirm Material Replacement Options (Materialaustauschoptionen) geöffnet wird, wählen Sie das Kontrollkästchen Replace materials without flushing (Materialien ohne Spülen austauschen) und klicken Sie dann auf Apply (Übernehmen). Abbildung 4-17 Materialien ohne Spülen austauschen 4.
  • Seite 53 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Klicken Sie im Bildschirm Cartridge Positioning and Process Progression (Kartuschenpositionierung und Fortschrittsanzeige) auf Start. Abbildung 4-19 Bildschirm Kartuschenpositionierung und Fortschrittsanzeige 6. Lesen Sie die Warnmeldung, die angezeigt wird, und klicken Sie auf OK, um fortzufahren.

  • Seite 54: Erweiterte Einstellungen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Erweiterte Einstellungen Im Dialogfeld Advanced Settings (Erweiterte Einstellungen) können Sie den Materialwechsel-Assistenten für besondere Zwecke konfigurieren. Falls erforderlich, klicken Sie auf Advanced Settings (Erweiterte Einstellungen) im Bildschirm Material Replacement Options (Materialwechsel-Optionen), bevor Sie auf Next (Weiter) klicken.
  • Seite 55 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Im Bildschirm Material Replacement Options (Materialaustauschoptionen) ist Both cartridges (Beide Kartuschen) für jede Position ausgewählt. Um nur mit einer der Kartuschen zu drucken, deaktivieren Sie das Kontrollkästchen und wählen Sie entweder die linke (L) oder die rechte (R) Kartusche aus.
  • Seite 56 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Nachdem Sie die Materialien für die entsprechenden Kartuscheneinschübe ausgewählt haben, wird der Bildschirm Cartridge Positioning (Kartuschenpositionierung) angezeigt. Legen Sie die Kartuschen wie in diesem Bildschirm gezeigt in den Materialschrank. Abbildung 4-24 Bildschirm Cartridge Positioning (Kartuschenpositionierung) (Hochgeschwindigkeitsmodus) DOC-18001DE Rev.

  • Seite 57: Zusätzliche Spülzyklen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Zusätzliche Spülzyklen Der Spülzyklus, den Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) auswählen, legt fest, wie gründlich das derzeit im System befindliche Material aus dem System entfernt werden soll. Wenn Sie den Economy-Zyklus wählen und den Assistenten durchgehen, können Sie später immer noch entscheiden, ob Sie eine etwas gründlichere Reinigung...

  • Seite 58: Drucker Im Leerlaufmodus Halten

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Drucker im Leerlaufmodus halten Zwischen den Druckjobs kann der Drucker bis zu einer Woche nicht im Gebrauch sein. Wenn der Drucker länger als eine Woche nicht verwendet wird, führen Sie mit dem Außerbetriebnahme-Assistenten automatisch alle vor dem Ausschalten des Druckers erforderlichen Vorgänge aus (siehe...

  • Seite 59: Einstellen Des Kartuschenablaufalarms

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Einstellen des Kartuschenablaufalarms Die Druckeranwendung zeichnet die Ablaufdaten für jede eingelegte Kartusche auf. Sie können den Bildschirm Ablaufdatum der Kartusche im Menü Options (Optionen) anzeigen. Abbildung 4-26 Options (Optionen)-Menü Abbildung 4-27 Cartridge Expiration Date (Ablaufdatum der Kartusche)- Bildschirm Standardmäßig wird die Ablaufanzeige so eingestellt, dass sie 60 Tage vor...
  • Seite 60 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-28 Warnanzeige für Kartuschenablauf im Hauptbildschirm Wenn diese Anzeige für das Ablaufdatum der Kartusche angezeigt wird, können Sie den Bildschirm Cartridge Expiration Date (Ablaufdatum der Kartusche) anzeigen, indem Sie darauf klicken.

  • Seite 61: Außerbetriebnahme Des Druckers

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Außerbetriebnahme des Druckers Wenn Sie länger als 30 Tage nicht mit dem Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Andernfalls kann der Drucker eingeschaltet bleiben, im Leerlaufmodus. Wenn der Drucker jedoch früher ausgeschaltet werden muss, führen Sie mit dem Außerbetriebnahme-Assistenten die erforderlichen...
  • Seite 62 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-29 Außerbetriebnahmeassistent, Startbildschirm 2. Klicken Sie auf Next (Weiter). 3. Wählen Sie die entsprechende Option gemäß der Zeitdauer, in der der Drucker nicht verwendet wird, entweder weniger oder mehr als 30 Tage.
  • Seite 63 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Im nun folgenden Fenster des Assistenten überprüfen Sie, ob die Plattform leer ist, und klicken Sie auf Next (Weiter). Abbildung 4-31 Plattformstatus Die Außerbetriebnahme beginnt. Abbildung 4-32 Außerbetriebnahmefortschritt 5. Folgen Sie den Anweisungen, bis die Reinigung abgeschlossen ist.
  • Seite 64 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Wenn der abschließende Assistentenbildschirm angezeigt wird, schließen Sie die Druckersteuerungsanwendung und fahren Sie den eingebauten Computer herunter. Abbildung 4-33 Abschlussbildschirm Außerbetriebnahmeassistent 7. Nach dem Herunterfahren des Druckercomputers schalten Sie den Hauptschalter auf der Rückseite des Druckers aus (siehe Abbildung 4-2 auf Seite4-3).

  • Seite 65: Wartung Des Druckers

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wartung des Druckers Damit der Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den angegebenen Abständen aus. Zeitplan für routinemäßige Wartungsarbeiten Häufigkeit Aufgabe Weitere Informationen Vor dem Drucken Reinigen der UV-Lampenlinsen.

  • Seite 66: Wartungszähler

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Häufigkeit Aufgabe Weitere Informationen Monatlich Entfernen und reinigen Sie den Siehe „Reinigung des Druckkopfspritzschutz. Spritzschutzes für den Druckkopf“ auf Seite4-58. Monatlich Schmutz von der Z-Achse mit einem Staubsauger entfernen. Monatlich Belüftungssystem prüfen (Leitung, Lüfter, Anschlüsse).
  • Seite 67 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn eine Wartungsaufgabe fällig ist, wird dies auf der Hauptbedienoberfläche angegeben. Abbildung 4-35 Anzeige Maintenance Required (Wartung erforderlich) Wenn diese Anzeige erscheint, können Sie darauf klicken, um den Bildschirm mit den Wartungszählern anzuzeigen.

  • Seite 68: Uv-Lampen-Prüfung

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Assistent ausgeführt und vollständig erledigt wurde. Manuelle Wartungsaufgaben (z. B. Rollerinspektion und Wischeraustausch) werden durch Klicken der Taste Reset (Zurücksetzen) im Wartungszählerbildschirm zurückgesetzt. UV-Lampen-Prüfung Auf den UV-Lampenabdeckungen ist ein hitzeempfindliches Etikett angebracht, das vor Überhitzung warnt. Die Mitte des Etiketts wechselt von Weiß...
  • Seite 69 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-38 Auswahl des Patterntests 5. Klicken Sie zum Beginnen auf Yes (Ja) im Dialogfeld Confirm (Bestätigen). Abbildung 4-39 Bestätigung des Patterntests 6. Wenn die Bauplattform nicht leer ist, klicken Sie auf No (Nein) im folgenden Dialogfeld.
  • Seite 70 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Drucker druckt eine Reihe von Linien auf das Testblatt (siehe nächste Abbildung). Abbildung 4-41 Beispiel für einen Patterntest 7. Überprüfen Sie das Testblatt sorgfältig auf fehlende Linien. Zu viele fehlende Linien, besonders im selben Bereich, sind ein Anzeichen, dass die Qualität beim Herstellen der Modelle schlecht sein wird.

  • Seite 71: Sicherung Der Druckerkonfiguration

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Sicherung der Druckerkonfiguration Wir empfehlen, dass Sie die Konfigurationsdateien des Druckers regelmäßig sichern. Falls der Drucker nicht richtig funktioniert und Sie die Software auf dem Druckercomputer neu installieren müssen, können die Parameter von der Sicherung wiederhergestellt werden.

  • Seite 72: Verbessern Der Druckqualität

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Verbessern der Druckqualität Wenn Sie vermuten, dass die Druckqualität schlecht ist, führen Sie einen Patterntest durch (siehe „Patterntest“ auf Seite4-37). Wenn das Ergebnis schlecht ist, führen Sie folgende Prozedur durch, um die Druckqualität zu verbessern.
  • Seite 73 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bevor Sie den Assistenten ausführen, leeren Sie den Abfallbehälter. Ein voller Abfallbehälter kann zum Abbruch oder Einfrieren des Assistenten führen. Zum Reinigen der Druckerkomponenten: 1. Vorbereiten: ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒...
  • Seite 74 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker. Abbildung 4-45 Assistentenbildschirm während der Reinigungsaufgaben Warnung: Heiße Oberfläche Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein. Berühren Sie sie nicht mit bloßen Händen, und arbeiten Sie vorsichtig.
  • Seite 75 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Reinigen Sie die die Düsenplatten mit einer Hin- und Herbewegung. Überprüfen Sie mit dem Spiegel, dass Sie alle Ablagerungen entfernt haben. Abbildung 4-46 Reinigen der Druckköpfe Entfernen und reinigen Sie den Druckkopfspritzschutz einmal monatlich.
  • Seite 76 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Entfernen Sie alles in der Spüleinheit verbleibende Abfallmaterial. Nehmen Sie den Abfallkollektor zur Reinigung aus dem Drucker, falls erforderlich. Wischen Sie die Gummidichtung ab. Abbildung 4-47 Entfernen des Abfallkollektors in der Spüleinheit Hinweis: Wenn Sie den Abfallkollektor wieder in die Spüleinheit einlegen,...

  • Seite 77: Reinigung Des Rollerabfallkollektors Und Überprüfung Des Rollermessers

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Achtung Gehen Sie beim Reinigen der rotierenden Walze vorsichtig vor. Verwenden Sie ein Reinigungstuch oder den mitgelieferten UV-Schleifschwamm. 16. Wenn die Walze sauber ist, markieren Sie die Bestätigungs- Kontrollkästchen im Assistenten, und klicken Sie auf Next (Weiter).
  • Seite 78 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Diese Baugruppe sollte wöchentlich gereinigt werden, um eine Blockade in den Zufuhrleitungen zum Abfallbehälter zu vermeiden, damit das Abfallmaterial nicht im Drucker überläuft. So reinigen Sie den Rollerabfallkollektor: 1. Vorbereiten: ❒ M2.5 und M2 Innensechskantschlüssel ❒...
  • Seite 79 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Lösen Sie die zwei Schrauben, mit denen der Saugschlauch am Druckblock angebracht ist. Abbildung 4-52 Herausheben des Saugschlauchs 6. Heben Sie den Saugschlauch heraus, um ihn erhöht anzubringen. 7. Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab.
  • Seite 80 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Reinigen Sie den Rollerabfallkollektor und die Oberfläche der Messerklinge mithilfe von Wattestäbchen. Vergewissern Sie sich, dass alle verbleibenden Druckmaterialien entfernt werden. Abbildung 4-54 Rollerabfallkollektor reinigen Bevor Sie die Abdeckung wieder aufsetzen, können Sie testen ob das Rollermesser gut funktioniert - siehe unten.

  • Seite 81: Austauschen Des Rollermessers

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Lösen Sie die Schrauben am Saugschlauch. Abbildung 4-56 Positionierung des Saugschlauchs 3. Senken Sie ihn, so dass das Loch in der Klappe hinter dem Saugschlauch sichtbar ist und ziehen Sie die Schrauben an, um den Schlauch zu sichern.
  • Seite 82 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Entfernen Sie die Schrauben, die die Rollermesserbaugruppe sichern. Abbildung 4-58 Entfernen der Rollermesserschrauben 5. Nehmen Sie die Messerklinge ab und werfen Sie sie weg. Abbildung 4-59 Entfernen der alten Rollermesserklinge 6. Platzieren Sie die neue Messerklinge auf den Stiften in der Halterung, wie in der Abbildung gezeigt.

  • Seite 83: Ausrichten Der Druckköpfe

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Bringen Sie die Rollermesserklingenschrauben korrekt an und ziehen Sie sie fest an. Wichtig: Ziehen Sie die Schrauben in der Reihenfolge an, die in Abbildung 4-61 gezeigt ist. Verwenden Sie die neuen Schrauben, die mit dem Austauschkit geliefert wurden.
  • Seite 84 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wenn der folgende Bildschirm angezeigt wird, legen Sie die transparenten Folien auf die Bauplattform neben den linken und rechten Plattformrand (siehe unten). Abbildung 4-62 Transparenzbestätigung Abbildung 4-63 Auflegen der transparenten Folie auf die Bauplattform 4.
  • Seite 85 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Wenn der Drucker derzeit mit sieben Modellmaterialien beladen ist (Modus High Mix / High Quality), wählen Sie den Modus zum Ausrichten der Druckköpfe aus. Abbildung 4-64 Modusauswahl Wenn Sie auf Next (Weiter) klicken, druckt der Drucker den Druckkopf- Ausrichtungstest auf die Folie.
  • Seite 86 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Hinweis: Für den Kopf H7 gibt es keine Spalte, da seine Ausrichtung als Referenz zum Ausrichten der anderen Köpfe verwendet wird. 9. Benutzen Sie in jeder Zeilenspalte ein Vergrößerungsglas oder eine Lupe, um die Ausrichtung der paarweise hintereinander gedruckten Reihen auf der Transparentfolie zu überprüfen.
  • Seite 87 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Wählen Sie im Kopfausrichtungsfenster die Ziffer, die angibt, welche Linienpaare der oberen und unteren Reihe auf der Transparentfolie (von links aus gesehen) für diesen Druckkopf auszurichten sind. Hinweis: Da die Ausrichtung der vierten Linien optimal ist, wird die Nummer „4“...
  • Seite 88 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 14. Im folgenden Bildschirm können Sie wählen, ob Sie die Ausrichtung wiederholen, den Assistenten für die Farbgleichmäßigkeit fortsetzen oder den Assistenten beenden möchten. Abbildung 4-70 Kopfausrichtung wiederholen-Option ❒ Wenn die senkrechten Linien eines Druckkopfes an einem der beiden Enden am engsten ausgerichtet waren, wählen Sie Repeat the test...

  • Seite 89: Reinigung Des Spritzschutzes Für Den Druckkopf

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Reinigung des Spritzschutzes für den Druckkopf Um zu verhindern, dass sich überschüssiges Druckmaterial um die Druckköpfe herum ansammelt, ist auf der Unterseite des Druckblocks ein Spritzschutz angebracht. Entfernen Sie den Spritzschutz und reinigen Sie ihn einmal im Monat, wenn Sie die Druckköpfe reinigen (siehe „Reinigen von...
  • Seite 90 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Entfernen Sie mit einem 2-mm-Inbusschlüssel die Schrauben zum Entfernen des Spritzschutzes. Abbildung 4-72 Druckkopfspritzschutz auf Druckblock installiert Abbildung 4-73 Entfernen des Druckkopfspritzschutzes Warnung: Heiße Oberfläche Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein.

  • Seite 91: Druckköpfe Optimieren (Kalibrieren)

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckköpfe optimieren (kalibrieren) Der Zustand der Druckköpfe hat direkte Auswirkungen auf die Qualität des Druckmodells. Damit Sie ein optimales Druckergebnis erhalten, sollten Sie regelmäßig die Druckköpfe überprüfen und sie für die bestmögliche Konfiguration kalibrieren.
  • Seite 92 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers So testen und kalibrieren Sie die Druckköpfe: 1. Vorbereiten: ❒ Einweghandschuhe (beliebige saubere, puderfreie Schutzhandschuhe) ❒ Rosa Papier ❒ Lineal für fehlende Düsen ❒ Die für die Gewichtsprüfung zur Verwendung im Kopfoptimierungsassistenten mitgelieferte Waage Wichtig: Stellen Sie vor Beginn dieses Verfahrens sicher, dass die Waage kalibriert und zumindest teilweise geladen ist.
  • Seite 93 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Im nächsten Bildschirm wählen Sie Continue with Head optimization (Kopfoptimierung fortsetzen), wenn Sie vor kurzem Druckköpfe gereinigt haben. Andernfalls beenden Sie den Assistenten und führen Sie den Reinigungsassistenten aus. Abbildung 4-75 Bildschirm Druckköpfe reinigen 6.
  • Seite 94 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Wählen Sie den Druckmodus aus, für den Sie die Druckköpfe optimieren möchten und klicken Sie auf Next (Weiter). Abbildung 4-77 Druckmodusauswahl Hinweis: Die Modusoptionen hängen von den im Drucker eingelegten Materialien ab.
  • Seite 95 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Wenn der folgende Bildschirm angezeigt wird, öffnen Sie den Drucker und kleben Sie ein rosafarbenes Blatt Papier auf die Oberfläche links von der Bauplattform. Abbildung 4-79 Vorbereitung für die Kopfoptimierung (2) Wenn Sie auf Next (Weiter) klicken, wird der Patterntest auf rosa Papier gedruckt.
  • Seite 96 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Jede fehlende Linie steht für eine fehlerhafte Düse im Druckkopf. 12. Im Bildschirm Missing Nozzles (Fehlende Düsen) geben Sie die Anzahl der fehlenden Düsen für jeden Druckkopf ein und klicken auf Next (Weiter).
  • Seite 97 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 15. Nach Bestätigung der im Assistenten aufgeführten Elemente klicken Sie auf Next (Weiter). Das Druckmaterial (Harz) wird von jedem Druckkopf aus gespritzt und das dazugehörige Gewicht wird automatisch erfasst. Daraufhin wird der folgende Bildschirm geöffnet.
  • Seite 98 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 18. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker, und entfernen Sie die Waage. Abbildung 4-85 Waage entfernen-Bestätigungsbildschirm 19. Bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter).
  • Seite 99 , wenn Sie die Druckköpfe jetzt austauschen möchten (siehe unten). Oder – • Wählen Sie Abort wizard (Assistent abbrechen), wenn Sie die Druckköpfe zu einem späteren Zeitpunkt austauschen möchten. Wechseln Sie Druckköpfe nur nach Rücksprache mit einem autorisierten Serviceanbieter von Stratasys aus. DOC-18001DE Rev. G 4-68...

  • Seite 100: Druckköpfe Austauschen

    ❒ Thermistor Kopfheizung offen ❒ Kurzschluss Thermistor Kopfheizung Wechseln Sie Druckköpfe nur nach Rücksprache mit einem autorisierten Serviceanbieter von Stratasys aus. Der Kopfoptimierungsassistent führt Sie durch den Vorgang zum Austausch eine Druckkopfs und konfiguriert die Druckerkomponenten, damit sie dies durchführen können. Verwenden Sie zum Auswechseln eines Druckkopfs grundsätzlich den Assistenten.
  • Seite 101 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der gesamte Vorgang zum Austausch eines Druckkopfs dauert ca. 45 Minuten und umfasst folgende Phasen: A. Zunächst wird festgestellt, welcher Kopf ausgetauscht werden muss. Dazu verwenden Sie den Kopfoptimierungsassistenten. Im Übrigen zeigen Beschädigungen der Kopfoberfläche oder eine Fehlermeldung, welcher...
  • Seite 102 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Im nächsten Bildschirm wählen Sie Continue with Head optimization (Kopfoptimierung fortsetzen), wenn Sie vor kurzem Druckköpfe gereinigt haben. Andernfalls beenden Sie den Assistenten und führen Sie den Reinigungsassistenten aus. Abbildung 4-88 Bildschirm Druckköpfe reinigen 6.

  • Seite 103: Vorbereiten Des Druckblocks

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Vorbereiten des Druckblocks 7. Wählen Sie den Kopf/die Köpfe aus, der/die ausgetauscht werden muss/müssen, und klicken Sie auf Next (Weiter). Abbildung 4-90 Kopfauswahlbildschirm Der Drucker heizt und leert den Druckblock und bereitet den Drucker vor.
  • Seite 104 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Entfernen des defekten Kopfes 9. Lösen Sie auf der Vorderseite des Druckblocks die Schrauben, mit denen die Abdeckung der Druckkopftreiberkarten gesichert ist. Abbildung 4-92 Lösen der Schrauben für die Abdeckung der Treiberkarte 10.
  • Seite 105 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Lösen Sie die Schrauben, die die Treiberkartenhalterung sichern und senken Sie die Halterung. Abbildung 4-93 Lösen der Schrauben für die Treiberkartenhalterung 12. Lösen Sie die Treiberkartenstütze. Abbildung 4-94 Lösen der Treiberkartenstütze DOC-18001DE Rev.
  • Seite 106 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 13. Nehmen Sie die Treiberkarte heraus, indem Sie den Riegel an den gezeigten Punkten lösen. Abbildung 4-95 Lösen des Treiberkartenriegels 14. Lösen Sie die Schrauben oben und unten, mit denen der Druckkopf im Block befestigt ist.
  • Seite 107 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 15. Drücken Sie die obere und untere Befestigungsschraube nach unten, um den Druckkopf zu lösen, und entfernen sie ihn vom Druckblock. Abbildung 4-97 Lösen des Druckkopfs 16. Entfernen Sie zusammen mit dem Kopf auch die vier (4) O-Ring- Gummidichtungen.

  • Seite 108: Installieren Des Neuen Kopfes

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wichtig Wenn die Dichtungsringe nicht mit dem Kopf herauskommen, kleben sie vermutlich am Druckblockgehäuse. Entfernen Sie sie. Abbildung 4-99 Vergewissern Sie sich, dass die O-Ringe nicht am Druckblock kleben Installieren des neuen Kopfes 17.
  • Seite 109 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 21. Senken Sie die Schutzabdeckung und ziehen Sie die Schrauben an, um die Karte zu sichern. 22. Im Bildschirm Replace print heads (Druckköpfe austauschen) markieren Sie das Kontrollkästchen und bestätigen damit, dass Sie den Kopf/die Köpfe ausgewechselt haben.
  • Seite 110 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 24. Bestätigen Sie, dass die Köpfe bündig sitzen, indem Sie das Kontrollkästchen im nächsten Assistentenbildschirm markieren, und klicken Sie auf Next (Weiter). Abbildung 4-103 Bildschirm Installationsüberprüfung 25. Im nächsten Assistentenbildschirm bestätigen Sie, dass Sie sämtliche Werkzeuge und Objekte aus dem Drucker entfernt haben.
  • Seite 111 Sie die Treiberkarte und setzen Sie sie erneut ein. (Siehe „Entfernen des defekten Kopfes“ auf Seite4-73). ➢ Wenn der Ersatzkopf nicht von Stratasys kalibriert wurde, entfernen Sie ihn und tauschen Sie ihn durch einen anderen aus. Abbildung 4-106 Warnung über ungültigen Kopf Wenden Sie sich bei einem nicht kalibrierten Kopf an Ihren Stratasys- Serviceanbieter.

  • Seite 112: Testen Und Kalibrieren Der Uv-Lampen

    UV-Strahlung in Abständen von 300 Druckstunden zu kalibrieren. Dazu verwenden Sie den UV- Kalibrierungsassistenten. Zur Messung der UV-Strahlung benötigen Sie: • Stratasys TOL-03005-S (UV-Sensor und Kabel) Oder – • Ein eigenständiges UV-Strahlungsmessgerät, das für die Verwendung mit dem Drucker freigegeben ist.
  • Seite 113 3. Im nächsten Bildschirm wählen Sie das zu verwendende Messgerät. Abbildung 4-108 UV-Geräteauswahl UV-Messgerät Wenn Sie den mitgelieferten Stratasys UV-Sensor (TOL-03005-S) verwenden, schließen Sie ihn an den Drucker an. Der Assistent misst und kalibriert die UV-Strahlung automatisch. Wenn Sie ein eigenständiges UV-Strahlungsmessgerät verwenden, müssen Sie die Ablesungen vom Gerät manuell in die entsprechenden...
  • Seite 114 4. Sorgen Sie dafür, dass die Bauplattform leer ist. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 4-109 Druckervorbereitung ➢ Wennn Sie eine Stratasys-UV-Sensorbox verwenden, die Sie an den Drucker anschließen (TOL-03005-S), fahren Sie mit „UV-Sensor an Drucker angeschlossen“ auf der nächsten Seite fort.

  • Seite 115: Uv-Sensor An Drucker Angeschlossen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers UV-Sensor an Drucker angeschlossen Die folgenden Schritte gelten bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. Sie gelten nicht, wenn Sie ein externes UV-Strahlungsmessgerät verwenden. 1. Zum Synchronisieren des Assistenten und des UV-Sensors geben Sie die CF-Nummer vom Etikett auf der Rückseite der UV-Sensorbox ein und...
  • Seite 116 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Klicken Sie auf Next (Weiter). Die Bauplattform wird abgesenkt, damit Sie den UV-Sensor anschließen können. Abbildung 4-112 UV-Sensor-Anschluss 3. Bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter).
  • Seite 117 4 Bedienung und Wartung des Druckers Externes UV-Messgerät Die folgenden Schritte gelten, wenn Sie ein eigenständiges UV-Messgerät verwenden. Sie gelten nicht bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. 1. Wenn der nächste Bildschirm erscheint, öffnen Sie den Drucker und setzen Sie den UV-Sensor in die Mitte der hinteren Kante der Plattform.
  • Seite 118 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Schließen Sie das Sensorkabel an das UV-Messgerät an. 7. Schalten Sie das UV-Messgerät ein und warten Sie bis „0 0 0.0“ im Display erscheint. 8. Bestätigen Sie im Assistentenbildschirm, dass der Sensor korrekt positioniert ist und klicken dann auf Next (Weiter).
  • Seite 119 Minuten dauert, den im Assistentenbildschirm angezeigten Fortschritt. Abbildung 4-116 Fortschritt der UV-Messung Wenn Sie ein eigenständiges Strahlungsmessgerät verwenden (nicht die Stratasys UV-Sensorbox, die an den Drucker angeschlossen ist): Setzen Sie das Messgerät zurück und geben das Messergebnis ein, wenn Sie dazu aufgefordert werden.
  • Seite 120 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Ist der gemessene Pegel nicht akzeptabel, kalibriert der Assistent die UV- Lampe, indem er die Stromzufuhr reguliert. Dann prüft er erneut. Nach Abschluss aller UV-Tests werden die Ergebnisse angezeigt und geben den Zustand der Lampen nach der Kalibrierung an (siehe Abbildung 4-118 unter).

  • Seite 121: Kalibrieren Der Wägezellen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-120 Abschlussbildschirm des UV- Kalibrierungsassistenten Kalibrieren der Wägezellen Wägezellen sind Sensoren für die Bestimmung des Gewichts der Materialkartuschen und des Abfallbehälters im Drucker. Zur Vermeidung von Materialvergeudung oder Fehlfunktionen muss die Genauigkeit der Gewichtsbestimmung von Zeit zu Zeit überprüft werden.

  • Seite 122: Spülen Der Druckblockheizung

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-122 Gewichtsstabilisierung 5. Aktivieren Sie das Kontrollkästchen, und klicken Sie auf Next (Weiter). 6. Klicken Sie im Abschlussfenster des Assistenten auf Fertig. Spülen der Druckblockheizung Wenn der Drucker für das Drucken im Hochgeschwindigkeitsmodus (mit drei Modellmaterialien) oder im Superhochgeschwindigkeitsmodus (mit einem Modellmaterial) konfiguriert ist, muss die Druckblockheizung regelmäßig...
  • Seite 123 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers So spülen Sie die Druckblockheizung: 1. Wählen Sie im Menü Options (Optionen) den Materialwechsel-Assistenten. Abbildung 4-123 Öffnen des Materialwechsel-Assistenten 2. Klicken Sie im Startbildschirm auf Next (Weiter). 3. Klicken Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) auf Advanced Settings (Erweiterte Einstellungen).
  • Seite 124 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-125 Manuelle Einschubschachtwahl 5. Wenn der Bildschirm Material Replacement Options (Materialwechseloptionen) erneut geöffnet wird, wählen Sie folgendes aus: ❒ 7 Materialien ❒ Economy Abbildung 4-126 Auswahl im Bildschirm Material Replacement Options (Materialwechseloptionen) Vergewissern Sie sich, dass der Drucker mit den ausgewählten Materialien...
  • Seite 125 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Stellen Sie im Bildschirm Cartridge Positioning (Kartuschenpositionierung) sicher, dass alle Materialkartuschen korrekt positioniert sind. Abbildung 4-127 Bildschirm Cartridge Positioning (Kartuschenpositionierung) Symbole: Richtige Kartusche in diesem Einschubschacht Keine (oder falsche) Kartusche in diesem Einschubschacht.

  • Seite 126: Rückkehr Zum Vorherigen Modus

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Rückkehr zum vorherigen Modus So kehren Sie zum Hochgeschwindigkeits- oder Superhochgeschwindigkeitsdruckmodus zurück: 1. Führen Sie den Materialwechsel-Assistenten erneut aus. 2. Wählen Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) den gewünschten Druckmodus und die gewünschten Materialien aus, und wählen Sie den Spülzyklus Economy...

  • Seite 127: Austauschen Der Abfallbehälterschläuche

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Austauschen der Abfallbehälterschläuche Die Schläuche, mit denen Abfallmaterial aus dem Rollerabfallkollektor und der Spüleinheit abgepumpt werden, sollten nach 1000 Druckstunden ausgetauscht werden. Nach dieser Zeit zeigt ein Zähler eine Wartungswarnung auf dem Bildschirm der Druckerschnittstelle an.
  • Seite 128 Zum Austauschen der Pumpenschläuche wechseln Sie die gesamte Pumpenkassette im Drucker. Ersatzkassetten werden im Drucker-Startpaket mitgeliefert. Zusätzliche Kassetten können Sie bei Ihrem Stratasys- Serviceanbieter bestellen. So tauschen Sie die Abfallbehälterschläuche aus: 1. Vergewissern Sie sich, dass sich das System im Modus Leerlauf befindet (siehe Abbildung auf Seite4-4).
  • Seite 129 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Öffnen Sie das Panel und unterbrechen Sie die Erdung. Abbildung 4-133 An das Panel angeschlossenes Erdungskabel 4. Entfernen Sie das Panel. 5. Suchen Sie nach der Abfallpumpe, deren Schlauch ausgetauscht werden soll.
  • Seite 130 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Lösen Sie die Anschlüsse, die die Pumpenabfallschläuche verbinden, und trennen Sie die Schläuche. Abbildung 4-135 Pumpenschläuche trennen 7. Nehmen Sie den Teil des Anschlusses, der auf dem Pumpenschlauch verbleibt, ab und heben Sie ihn auf.
  • Seite 131 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Wenn die Schläuche auf beiden Seiten der Pumpe abgenommen wurden, drehen Sie die Pumpenkassette gegen den Uhrzeigersinn und entfernen Sie sie. Abbildung 4-137 Drehen der Pumpenkassette 10. Halten Sie eine neue Pumpenkassette mit einer Hand fest und ziehen Sie vorsichtig an jedem der Schläuche.

  • Seite 132: Auswechseln Der Materialfilter

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 16. Öffnen Sie den Bildschirm Maintenance Counters (Wartungszähler), blättern Sie nach unten zum Abschnitt General Pumps (Allgemeine Pumpen) und klicken Sie für die entsprechenden Zähler auf Reset (Zurücksetzen) (siehe Abbildung 4-131 auf Seite4-97).
  • Seite 133 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers So ersetzen Sie den Materialfilter: 1. Halten Sie die folgenden Werkzeuge und Materialien bereit: ❒ 8-mm-Inbusschlüssel ❒ Schutzhandschuhe ❒ Reinigungstücher oder Küchenpapier ❒ Ersatzfilter mit 10 Mikron (im Start-up-Kit enthalten) 2. Schließen Sie die Druckeranwendung.
  • Seite 134 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Ziehen Sie Schutzhandschuhe an. Warnung: Giftige und ätzende Materialien Bei längerem direkten Kontakt mit Harzen besteht die Gefahr von Hautreizungen. Tragen Sie Schutzhandschuhe, bevor Sie fortfahren. 7. Entfernen Sie den Schlauch von der oberen (Zufuhr-) Seite des Materialfilters.

  • Seite 135: Auswechseln Des Geruchsfilters

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 13. Entsorgen Sie den alten Filter. Achtung: Dieser Filter enthält ungehärtetes Druckmaterial. Bitte entsorgen Sie den Filter nach den geltenden Umweltbestimmungen. 14. Befestigen Sie den getrennten Schlauch am neuen Filter. Wichtig: Vor dem Anschluss des Schlauchs an den Filter drehen Sie den Filter etwa 90°.

  • Seite 136: Austauschen Der Uv-Lampen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Austauschen der UV-Lampen Die UV-Lampen zum Aushärten der Modelle haben eine lange aber begrenzte Lebensdauer. Mit Hilfe des UV-Einstellassistenten können Sie ihre Stärke überprüfen und anpassen (siehe „Testen und Kalibrieren der UV-Lampen“ auf Seite4-81).
  • Seite 137 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Vergewissern Sie sich, dass die Bauplattform leer ist, und bestätigen Sie dies im Assistentenfenster. Danach schließen Sie die Druckerabdeckung und klicken auf Next (Weiter). Abbildung 4-144 Bestätigung Plattform Die Achsen fahren in die Ausgangsstellung.
  • Seite 138 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Entfernen Sie den Stecker der UV-Lampe und den UV- Sicherungsverbinder. Abbildung 4-146 Trennen der UV-Lampe Hinweis: Trennen Sie keinesfalls die Kühllüfter von der Stromversorgung. 6. Lockern Sie die Befestigungsschrauben für die Abdeckung der UV-Lampe (A), und ziehen Sie die Abdeckung nach oben (B) und dann heraus (C).
  • Seite 139 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Ziehen Sie den UV-Reflektor aus dem UV-Gehäuse heraus. Abbildung 4-148 Entfernen des UV-Lampenreflektors 8. Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die UV-Lampenklemme (2 Schrauben). Abbildung 4-149 Entfernen der Klemme der UV-Lampe 9. Entfernen Sie den UV-Lampenkolben aus dem UV-Reflektor.
  • Seite 140 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Bevor Sie fortfahren, überprüfen Sie die federbelasteten Stifte. Wenn um die Stifte herum Brandspuren vorhanden sind oder die Stifte locker sind - ihre Federn funktionieren nicht richtig - und den Lampenkolben nicht stützen, fahren Sie mit Schritt...
  • Seite 141 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 12. Drehen Sie die Röhre um 180° (a), und führen Sie den UV-Lampenkolben weiter in den UV-Reflektor ein (b). Abbildung 4-153 Drehen der Röhre und Einsetzen der UV-Lampe 13. Verwenden Sie die UV-Lampenklemme, um die Lampe in den UV- Reflektor einzusetzen.
  • Seite 142 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 14. Befestigen Sie die Klemme mit einem 2,5-mm-Inbusschlüssel am UV- Reflektor und fahren Sie mit Schritt fort. Abbildung 4-155 Anbringen der UV-Lampenklemme 15. Überprüfen Sie den neuen UV-Reflektor, und vergewissern Sie sich, dass der schwarze Streifen auf der Innenseite befestigt ist.
  • Seite 143 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 17. Setzen Sie die UV-Reflektoreinheit in das Gehäuse ein, neben den Druckstock. Abbildung 4-156 Druckblock mit UV-Lampenbaugruppe mit korrektem Einlegen des schwarzen Streifens 18. Bringen Sie die UV-Lampenabdeckung wieder an, indem Sie sie in den Schlitz auf der Gehäuseunterseite einschieben, und ziehen Sie die...
  • Seite 144 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 19. Schließen Sie die Stromversorgung und die Sicherungsverbinder wieder Abbildung 4-158 Anschließen der UV-Lampe 20. Bestätigen Sie im Assistentenfenster, dass Sie die Lampe(n) ausgewechselt und den schwarzen Streifen befestigt haben, und klicken Sie auf Next (Weiter).
  • Seite 145 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Assistent schaltet die Lampen ein und prüft, ob ihre Stärke im für den Druckbetrieb erforderlichen Bereich liegt. Hinweis: Der jeweilige geprüfte Modus wird in der linken unteren Ecke der Drucker-Bedienoberfläche angezeigt.

  • Seite 146: Verbesserung Der Farbgleichmäßigkeit Von X-Wänden

    ❒ Einweghandschuhe (beliebige saubere, puderfreie Schutzhandschuhe) ❒ Scanner Wenden Sie sich an Ihren Kundendienstmitarbeiter, um den von Stratasys empfohlenen Scanner zu erhalten. ❒ eine saubere Transparentfolie (im Startset enthalten) Wichtig: Verwenden Sie keine nicht autorisierte Marke oder Art von Transparenz, da die Ergebnisse möglicherweise nicht korrekt sind.

  • Seite 147: Transparentfolie Drucken

    Umgebung kann auch erforderlich sein, wenn nicht installiert) Laden Sie dieses Dienstprogramm vom Software-Download Abschnitt im Stratasys Support Center herunter. Wichtig: Die in diesem Verfahren verwendeten Scannerplatten und Transparentfolien müssen absolut sauber sein, ohne Kratzer, Fingerabdrücke oder andere Markierungen. Verwenden Sie gegebenenfalls einen geeigneten Glasreiniger und ein Reinigungstuch und tragen Sie beim Umgang mit diesen Gegenständen immer Handschuhe.
  • Seite 148 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Sorgen Sie dafür, dass die Bauplattform leer und sauber ist. 6. Legen Sie das leere Transparentblatt bündig an den hinteren und linken Rand des Fachs (Querformat). Abbildung 4-164 Fixieren der Transparenz auf der Plattform 7.
  • Seite 149 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Bestätigen Sie im folgenden Bildschirm die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter). Abbildung 4-166 Transparenzbereitschaft bestätigen Auf der Transparentfolie wird ein Testmuster gedruckt. Dies dauert etwa 10 Minuten.

  • Seite 150: Scannen Der Transparenz

    Nachdem Sie das Testmuster auf eine Transparenz gedruckt haben, scannen Sie es zweimal. Außerdem scannen Sie die Referenztransparenz (Rastertransparenz) zweimal. Verwenden Sie den derzeit von Stratasys empfohlenen Scanner. Die Abbildungen in diesem Abschnitt zeigen die Canon CanoScan LiDE 400-Schnittstelle. Wenn Sie die Software für diesen Scanner installieren müssen, laden Sie diese hier herunter: https://www.canon.co.uk/support/consumer_...
  • Seite 151 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wählen Sie das Register Advanced Mode (Erweiterter Modus). 4. Stellen Sie sicher, dass diese Einstellungen wie folgt sind: ❒ Farbmodus: Farbe ❒ Ausgabeauflösung: 1200 dpi ❒ Alle Felder unter Bildeinstellungen: None (Ohne) oder OFF (Aus) Abbildung 4-170 Einstellungen Advanced Mode (Erweiterter Modus) DOC-18001DE Rev.
  • Seite 152 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Legen Sie die Testvorlage mit der bedruckten Seite nach oben auf die Scannerplatte, so dass die Pfeile an der schwarzen Schiene (unter dem Glas) ausgerichtet sind und die mit "This Face Up - A" markierte Kante an der Unterkante des Scannerglases (am nächsten zu Ihnen) liegt.
  • Seite 153 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Stellen Sie mit dem Cursor den Beschneidungsrahmen (Scanbereich) so ein, dass er das unten gezeigte gedruckte Muster umgibt. Abbildung 4-173 Anpassen des Beschneidungsrahmens (Scanbereich) 10. Klicken Sie auf Scan (Scannen). DOC-18001DE Rev. G...
  • Seite 154 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Wenn der Scanvorgang abgeschlossen ist, wählen Sie Scan other images (Andere Bilder scannen) im Dialogfeld und klicken Sie auf OK. Abbildung 4-174 Auswahl nach dem Scannen des Testmusters Wenn dieses Dialogfeld nicht angezeigt wird, klicken Sie auf Preferences (Einstellungen) (am unteren Rand der Schnittstelle) und in der Scan Registerkarte wählen Sie Display the dialog to select next action...
  • Seite 155 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 20. Wenn der Scanvorgang abgeschlossen ist, wählen Sie Retouch and save the image (Retuschieren und Bild speichern) im Dialogfeld und klicken Sie auf OK. Wichtig: Speichern Sie die Bilder als JPG-Dateien. Abbildung 4-175 Auswahl nach dem Scannen der Referenztransparenz 21.

  • Seite 156: Transparenzen Analysieren

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Transparenzen analysieren Nachdem Sie das Testmuster und das Referenzgitter gescannt haben, analysieren Sie sie im Dienstprogramm für Farbgleichmäßigkeit, und die Pixelkorrekturwerte werden berechnet. So analysieren Sie die gescannten Transparenzen: 1. Öffnen Sie das auf dem Computer GrabCAD Print installierte Dienstprogramm für Farbgleichmäßigkeit.
  • Seite 157 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-177 Bildschirm Enter Pixel Correction (Pixelkorrektur eingeben) im Dienstprogramm Die Ergebnisdatei wird im selben Ordner wie die gescannten JPG-Dateien gespeichert. Dieser Ordner enthält auch eine Protokolldatei und die Analyse jedes Scans.
  • Seite 158 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-179 Der Assistent für Farbgleichmäßigkeit wurde im Menü Wizards (Assistenten) aktiviert DOC-18001DE Rev. G 4-127...

  • Seite 159: Dynamischer Düsentest

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Dynamischer Düsentest Führen Sie den dynamischen Düsentest aus, wenn Sie vermuten, dass die schlechte Qualität von gedruckten Modellen durch verstopfte oder defekte Düsen in den Druckköpfen verursacht wird, auch wenn dies durch den Patterntest nicht nachgewiesen wurde.
  • Seite 160 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Muster, die von bestimmten Modellmaterialien in diesem Test gedruckt wurden, sind möglicherweise nicht vollständig ausgehärtet. Da ein Teil des Materials im flüssigen (oder halbflüssigen) Zustand verbleibt, können Sie nicht auf Lücken in diesen Mustern prüfen. Machen Sie sich keine Sorgen, dass flüssiges Harz auf und um diese Proben verbleibt.

  • Seite 161: Eingebaute Prüfungen

    Eine große Anzahl von Hardwaredefekten (oder Fast- Defekten) warnt Sie vor möglichen Druckproblemen bei aktuellen oder zukünftigen Jobs. Stratasys empfiehlt die Durchführung der eingebauten Prüfungen in folgenden Fällen: Routinemäßig einmal innerhalb von zwei Wochen Als Systemüberprüfung vor wichtigen (langen) Jobs Bei Bedarf für die Fehlersuche...
  • Seite 162 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Um den Bildschirm für die eingebauten Prüfungen zu öffnen, gehen Sie folgendermaßen vor: • Wählen Sie im Menü Options (Optionen) den Punkt Built-In Tests (Eingebaute Prüfungen) aus. • Drücken Sie Strg+Alt+B. Abbildung 4-182 Auswählen der eingebauten Prüfungen aus dem Menü...
  • Seite 163 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Prüfliste Bezeichnung der Prüfung In dieser Spalte werden alle Prüfungen und Kontrollkästchen für die Auswahl in einer Liste angezeigt. Um die erforderlichen Prüfungen auszuwählen, markieren Sie die entsprechenden Kontrollkästchen. Zum Aufheben einer Auswahl klicken Sie nochmals.

  • Seite 164: Eingebaute Prüfungen Ausführen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Eingebaute Prüfungen ausführen So führen Sie die ausgewählten Prüfungen durch: ➢ Klicken Sie auf Nachdem Sie eine Prüfung ausgeführt haben, werden die Schaltflächen Save (Speichern) und View (Anzeigen) dem Bildschirm Built-in Tests (Eingebaute Prüfungen) hinzugefügt.

  • Seite 165: Befehlsschaltflächen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Prüfergebnisse Speichern und Anzeigen eines Berichts aller Prüfungen: ➢ Verwenden Sie die Befehlsschaltflächen Save (Speichern) und View (Anzeigen). Befehlsschaltflächen Klicken Sie auf die Befehlsschaltflächen rechts auf dem Bildschirm, um folgende Befehle auszulösen: Run (Ausführen)

  • Seite 166: Zusammenfassung

    Die folgende Tabelle enthält die Bezeichnung jeder Prüfung im Zyklus der eingebauten Prüfungen mit einer Beschreibung und Angabe einer möglichen Ursache für den nicht erfolgreichen Abschluss. Sollten Sie Hilfe benötigen, setzen Sie sich mit Ihrem zuständigen Stratasys-Kundendienst in Verbindung. Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht...
  • Seite 167 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss RFID Prüft das Vorhandensein von • Fehlerhaftes RFID-Lesegerät. RFID-Tags auf Materialkartuschen • Fehlerhafte Stromversorgung für und testet sie (indem Daten auf RFID-Lesegerät.
  • Seite 168 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss Verriegelung Prüft die Verriegelung des • Fehler Druckerdeckels. Verriegelungsmechanismus. • Fehlerhafte Verriegelung. • Kabel nicht angeschlossen. Versionstests Überprüft die Kompatibilität zwischen der Software und den Komponenten-Firmware- Versionen.

  • Seite 169: Austauschen Des Abfallbehälters

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Austauschen des Abfallbehälters Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der Sicherheit und des Umweltschutzes wird dieses Material in einem besonderen, auslaufsicheren Einwegbehälter aufbewahrt.
  • Seite 170 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Abfallbehälter besteht aus einem Kunststoffbehälter in einem Pappkarton. Normalerweise wird der Abfall zusammen mit dem Behälter einschließlich Kartongehäuse entsorgt. Hierzu muss ein neues Kartongehäuse gefaltet und mit einem neuen Kunststoffbehälter versehen werden, bevor Sie diesen Abfallbehälter in den Drucker einsetzen können.

  • Seite 171: Reinigung Der Außenklappen

    Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Positionieren Sie den neuen Abfallbehälter im Drucker. Hinweis: Vergewissern Sie sich, dass die Abfallentleerungsleitung nicht vom Behälter abgeklemmt wird oder geknickt ist. 9. Schließen Sie die Tür des Abfallfachs. Entsorgen Sie den vollen Abfallbehälter in Übereinstimmung mit den Bestimmungen für Sicherheit und Umweltschutz.
  • Seite 172 Stratasys J850/J835Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wischen Sie die Oberfläche nicht ab, um Staub zu entfernen. Dies könnte die Oberfläche verkratzen. 2. Bereiten Sie eine 1-prozentige Lösung einer milden Geschirrspülseife in Wasser vor - etwa zwei Teelöffel (10 ml) in einem Liter Wasser.
  • Seite 173 Handhabung der Modelle Entfernen der Modelle nach dem Drucken Entfernen des Stützmaterials Entfernen der Halterung von Hand Stütze mit Wasserdruck entfernen SUP705 mit Natronlauge entfernen SUP706 mit Natronlauge und Natriummetasilikat entfernen Nachdruckbehandlung Photobleaching für transparente Modelle Lagerung der Modelle DOC-18001DE Rev. G...

  • Seite 174: Handhabung Der Modelle

    Kombination davon) zum Reinigen Ihrer Modelle an. Für spezielle Druckanwendungen, lesen Sie bitte die Dokumente im Stratasys Support Center oder wenden Sie sich an einen Stratasys 3D- Druckexperten. Es stehen zwei Arten von Stützmaterial zur Verfügung: • SUP705 (FullCure705), ein gelartiges Stützmaterial.

  • Seite 175: Entfernen Der Halterung Von Hand

    Natriummetasilikat entfernen“ auf Seite5-5). Stütze mit Wasserdruck entfernen Bei den meisten Modellen entfernt man das Stützmaterial am besten mit einem Hochdruck-Wasserstrahl. Ein für diese Zwecke geeignetes Gerät ist die Balco- WaterJet-Reinigungseinheit. Dieses Gerät wird von Stratasys vertrieben. Abbildung 5-1 Balco-WaterJet-Reinigungseinheit DOC-18001DE Rev. G...

  • Seite 176: Sup705 Mit Natronlauge Entfernen

    Stratasys J850/J835Bedienerhandbuch 5 Handhabung der Modelle Um ein Modell mit diesem System zu reinigen, richten Sie das Modell und den Wasserstrahl mit den integrierten wasserdichten Eingriffärmeln aus. Über eine Pumpe wird normales Leitungswasser in einem Hochdruckstrahl zugeführt. Ein Wischer hält das Fenster rein.

  • Seite 177: Sup706 Mit Natronlauge Und Natriummetasilikat Entfernen

    Stratasys J850/J835Bedienerhandbuch 5 Handhabung der Modelle SUP706 mit Natronlauge und Natriummetasilikat entfernen Tauchen Sie die Modelle in eine zweiprozentige Natronlaugen- und Natriummetasilikatlösung (Na ), um das Stützmaterial zu entfernen. Wie lange Sie das Modell in die Lösung tauchen müssen, hängt von dessen Empfindlichkeit und der Menge des zu entfernenden Stützmaterials ab.

  • Seite 178: Nachdruckbehandlung

    Druck einem intensiven Licht ausgesetzt. Methoden und Anweisungen zum Photobleichen sind in den Best Practices für das jeweilige klare Material beschrieben. Diese sind auf der Seite Transparente Materialien im Stratasys Support Center verfügbar. Siehe die Best Practices für: VeroClear RGD810...
