Stratasys J4100 Bedienerhandbuch
Wichtig
Wenn die Dichtungsringe nicht mit dem Kopf herauskommen, kleben sie
vermutlich am Druckblockgehäuse. Entfernen Sie sie.

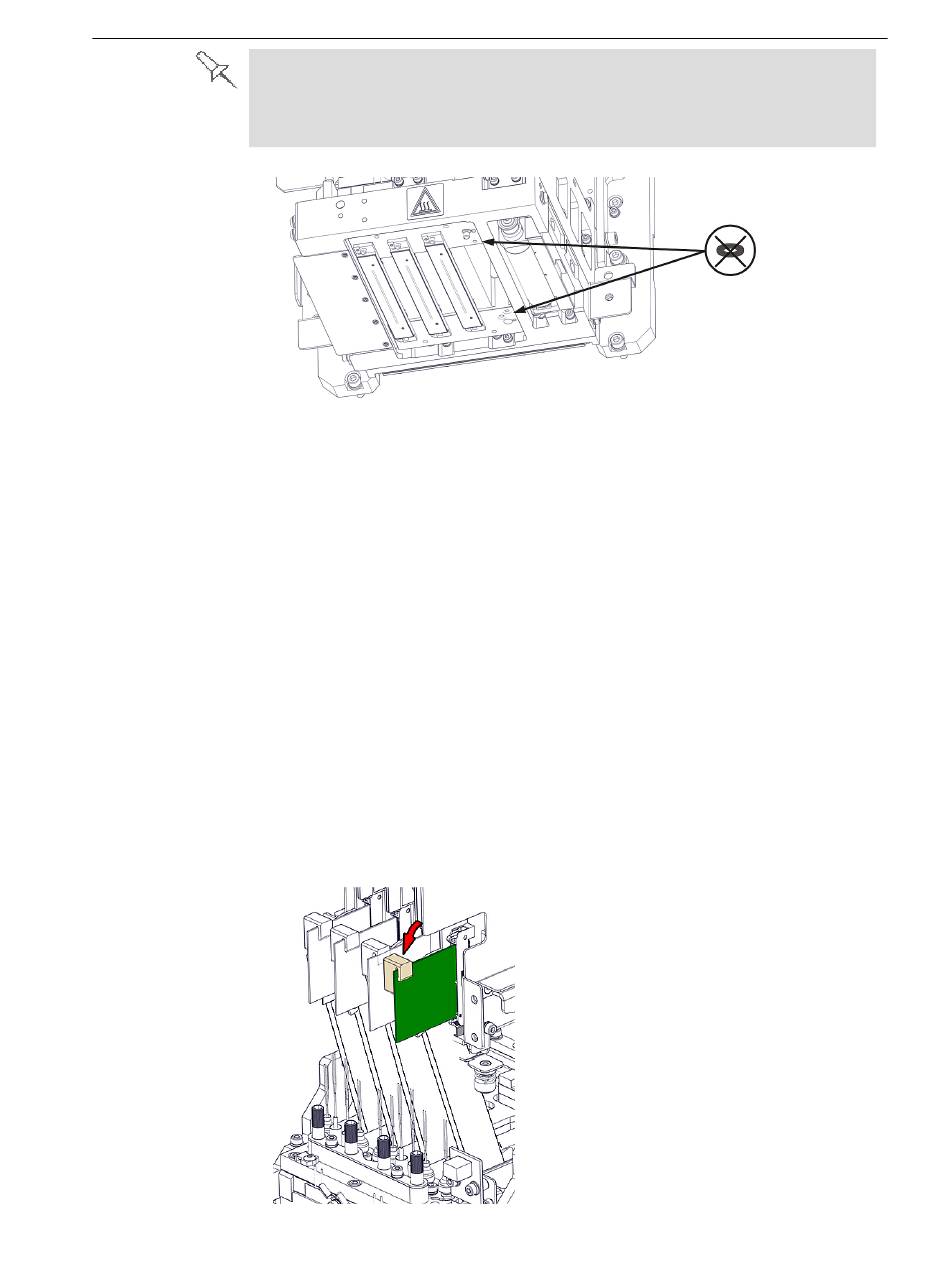

Abbildung 4-97 Vergewissern Sie sich, dass die O-Ringe nicht am
Druckblock kleben
Installieren des neuen Kopfes
17. Platzieren Sie vier (4) O-Ring-Dichtungen im Ersatzkopf (siehe Abbildung
4-96 auf der vorherigen Seite)
18. Positionieren Sie den Kopf im Druckblock und stellen Sie sicher, dass die
Passstifte an der richtigen Stelle sitzen.
Hinweis: Achten Sie darauf, dass Sie den Kopf so einsetzen, dass die
Kontakte auf der Treiberkarte auf den Druckblock ausgerichtet sind.
19. Ziehen Sie die untere und obere Schraube zur Befestigung des
Druckkopfes im Druckblock fest (siehe Abbildung 4-95 auf der vorherigen
Seite).
Hinweis: Ziehen Sie diese Schrauben manuell an. Verwenden Sie keinen
Inbusschlüssel, um ein zu starkes Anziehen zu vermeiden.
20. Stecken Sie die Treiberkarte in den Stecksockel und sichern Sie die Karte.
Abbildung 4-98 Sichern der Treiberkarte.
DOC-26000_DE Rev. D
4 Bedienung und Wartung des Druckers
4-75
