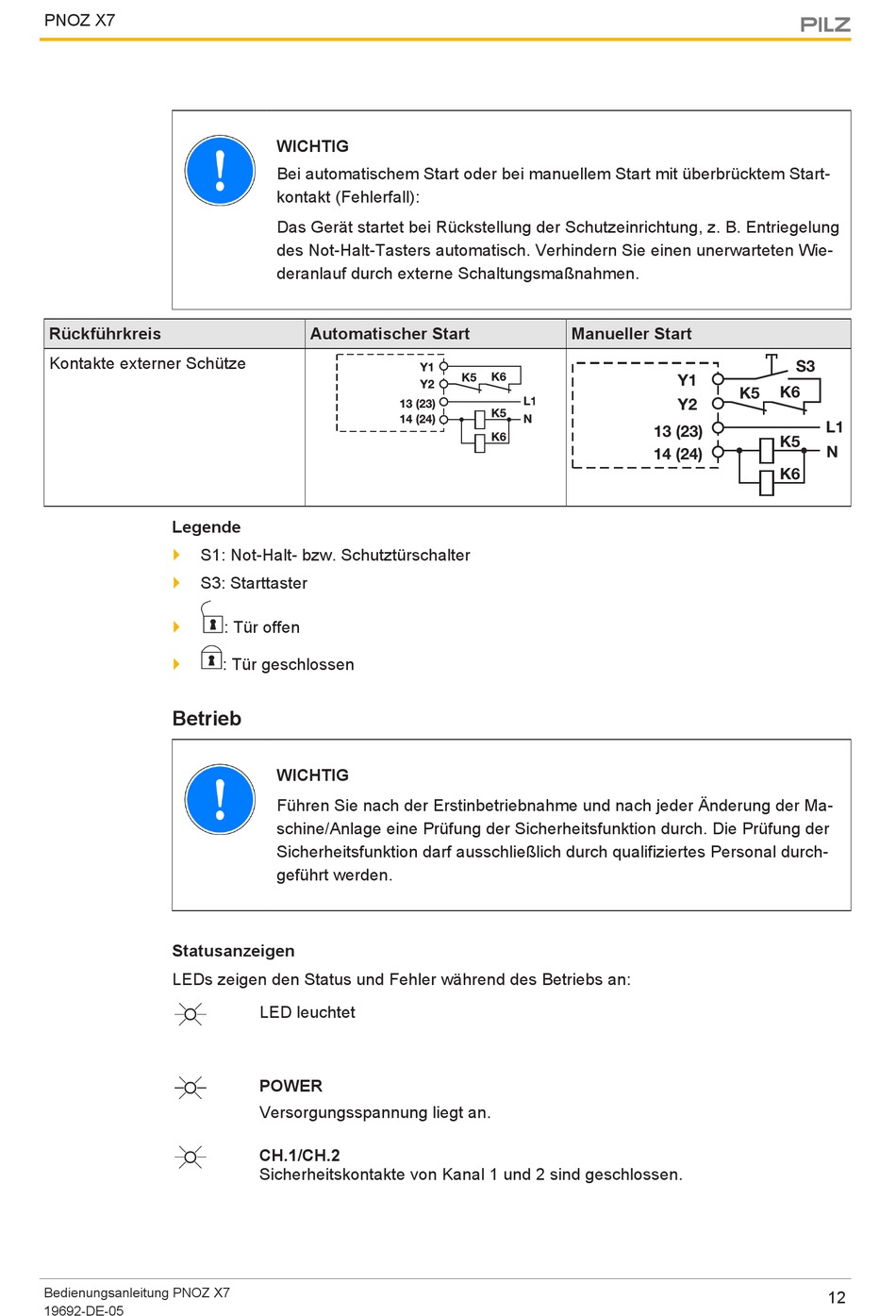

Betrieb; Statusanzeigen - Pilz PNOZ X7 Bedienungsanleitung

PNOZ X7
Rückführkreis
Kontakte externer Schütze
Legende
} S1: Not-Halt- bzw. Schutztürschalter
}
S3: Starttaster
}
}

Betrieb

Statusanzeigen

LEDs zeigen den Status und Fehler während des Betriebs an:
Bedienungsanleitung PNOZ X7
19692-DE-05
WICHTIG
Bei automatischem Start oder bei manuellem Start mit überbrücktem Start-
kontakt (Fehlerfall):
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
Automatischer Start
: Tür offen
: Tür geschlossen
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
LED leuchtet
POWER
Versorgungsspannung liegt an.
CH.1/CH.2
Sicherheitskontakte von Kanal 1 und 2 sind geschlossen.
Manueller Start
Y1
K5
Y2
13 (23)
14 (24)
S3
K6
L1
K5
N
K6
12
