PNOZ X7
Fehler – Störungen
} Erdschluss: Die Versorgungsspannung bricht zusammen und die Sicherheitskontakte
werden geöffnet. Nach Wegfall der Störungsursache und Abschalten der Versorgungs-
spannung für ca. 1 Minute ist das Gerät wieder betriebsbereit.
}
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
}
LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung.

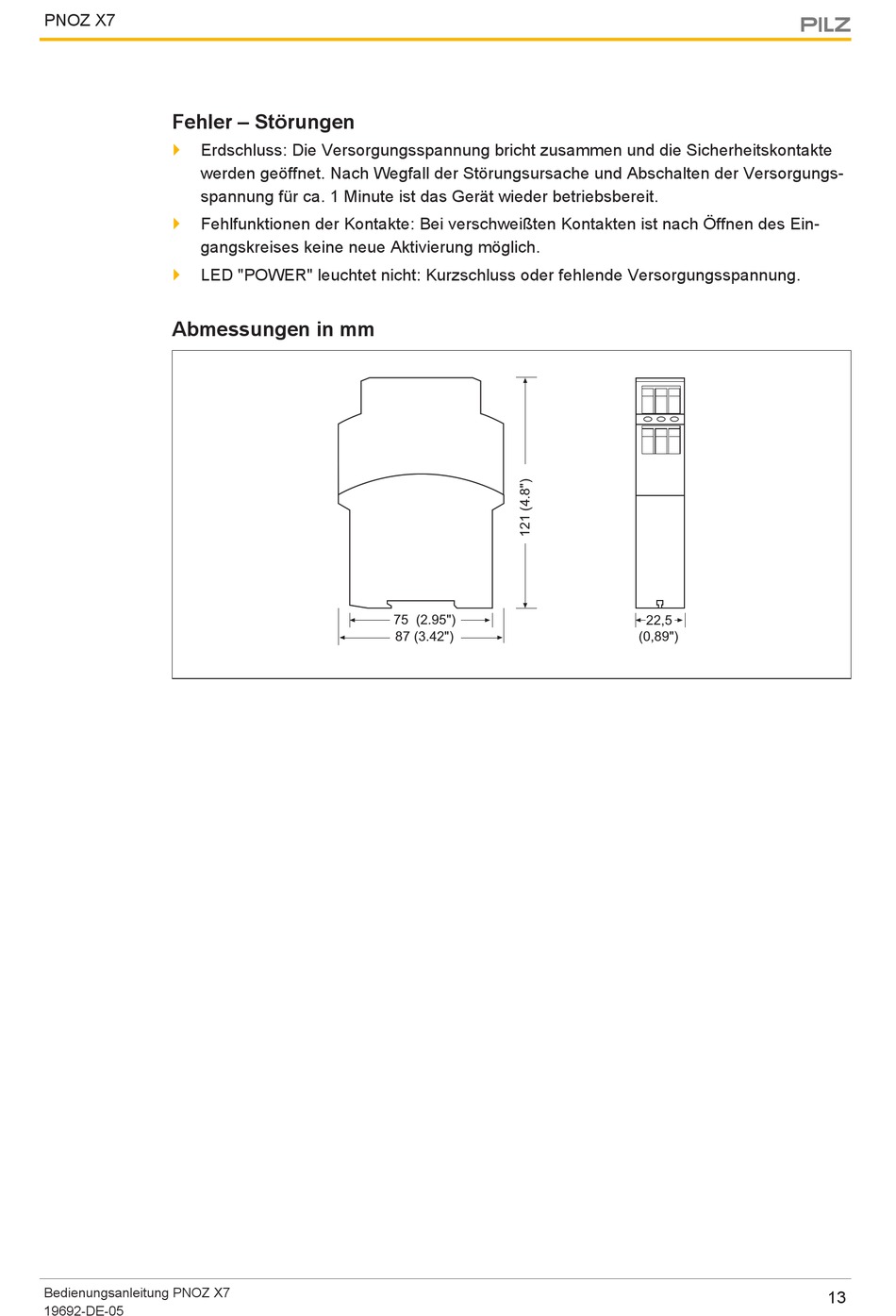

Abmessungen in mm

Bedienungsanleitung PNOZ X7
19692-DE-05
75 (2.95")
87 (3.42")
22,5
(0,89")
13
