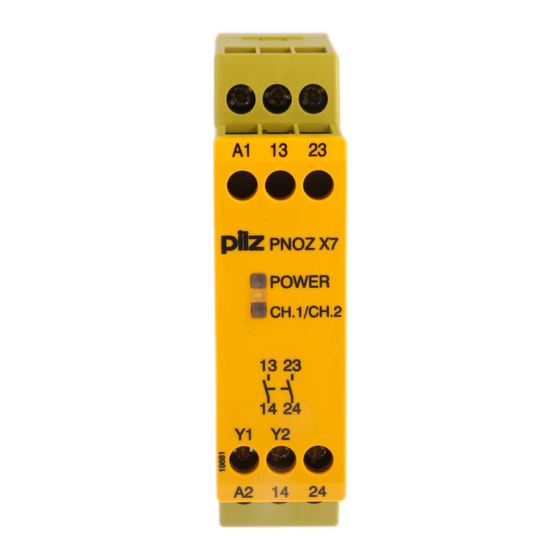

Pilz PNOZ X7 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pilz Anleitungen
  4. Relais
  5. PNOZ X7
  6. Bedienungsanleitung

Pilz PNOZ X7 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PNOZ X7:
Inhaltsverzeichnis

Werbung

Quicklinks

PNOZ X7
}
Sicherheitsschaltgeräte
Bedienungsanleitung-19692-DE-07

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ X7

Inhaltszusammenfassung für Pilz PNOZ X7

  • Seite 1 PNOZ X7 Sicherheitsschaltgeräte Bedienungsanleitung-19692-DE-07...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    ....................Entsorgung ..........................Zu Ihrer Sicherheit ........................Gerätemerkmale ........................Sicherheitseigenschaften ..................... Blockschaltbild/Klemmenbelegung ..................Varianten: AC ........................... Variante: AC/DC ........................Funktionsbeschreibung ......................Betriebsarten ..........................Zeitdiagramm ..........................Montage ..........................Verdrahtung ........................... Betriebsbereitschaft herstellen .................... Betrieb ............................ Statusanzeigen ......................... Bedienungsanleitung PNOZ X7 19692-DE-07...
  • Seite 4 ........................ Abmessungen in mm ......................Technische Daten Bestell-Nr. 774049, 774053, 774054 ............Technische Daten Bestell-Nr. 774055, 774056, 774057 ............Technische Daten Bestell-Nr. 774059 .................. Sicherheitstechnische Kenndaten ..................Ergänzende Daten ......................... Lebensdauerkurve ........................Bestelldaten ........................... EG-Konformitätserklärung ....................Bedienungsanleitung PNOZ X7 19692-DE-07...

  • Seite 5: Einführung

    PNOZ X7 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X7. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    PNOZ X7 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X7 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1 und EN 60204-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Als nicht bestimmungsgemäß gilt insbesondere jegliche bauliche, technische oder elektrische Veränderung des Produkts,...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ X7 19692-DE-07...

  • Seite 8: Gerätemerkmale

    Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist intern redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si- cherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ X7 19692-DE-07...

  • Seite 9: Blockschaltbild/Klemmenbelegung

    : 115 V AC; Bestell-Nr. 774054 : 120 V AC; Bestell-Nr. 774055 : 230 V AC; Bestell-Nr. 774056 : 240 V AC; Bestell-Nr. 774057 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ X7 19692-DE-07...

  • Seite 10: Variante: Ac/Dc

    *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ X7 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung über den Not-Halt-Tas- ter leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Start- und Rückführ- kreis Y1-Y2 geschlossen ist.

  • Seite 11: Zeitdiagramm

    Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal- ter oder Endwinkel). Bedienungsanleitung PNOZ X7 | 11 19692-DE-07...

  • Seite 12: Verdrahtung

    PNOZ X7 Verdrahtung Beachten Sie: Angaben im Abschnitt "Technische Daten [ 16]" unbedingt einhalten. Berechnung der max. Leitungslänge I im Eingangskreis bei PNOZ X7 24 V AC/DC: lmax / km = max. Gesamtleitungswiderstand (siehe Technische Daten [ 16]) lmax  / km = Leitungswiderstand/km Berechnung der max.

  • Seite 13: Betriebsbereitschaft Herstellen

    Bei 24 V AC/DC-Geräten: Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elektrischer Tren- nung (SELV, PELV) entsprechen. Betriebsbereitschaft herstellen Versorgungsspannung 24 V AC/DC Eingangskreis Einkanalig Zweikanalig Not-Halt L+/L1 Schutztür L+/L1 Startkreis Automatischer Start Manueller Start Bedienungsanleitung PNOZ X7 | 13 19692-DE-07...

  • Seite 14: Betrieb

    SIL CL 2/PL d mindestens 1x pro Jahr WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PNOZ X7 | 14 19692-DE-07...

  • Seite 15: Statusanzeigen

    1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm 75 (2.95") 22,5 87 (3.42") (0,89") Bedienungsanleitung PNOZ X7 | 15 19692-DE-07...

  • Seite 16: Technische Daten Bestell-Nr. 774049, 774053, 774054

    DC1 bei 24 V 24 V 24 V Min. Strom 0,01 A 0,01 A 0,01 A Max. Strom Max. Leistung 100 W 100 W 100 W Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 Bedienungsanleitung PNOZ X7 | 16 19692-DE-07...
  • Seite 17 AgSnO2 + 0,2 µm Au Konventioneller thermi- 774049 774053 774054 scher Strom bei gleich- zeitiger Belastung meh- rerer Kontakte Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt Konv. therm. Strom bei 2 Kontakten Bedienungsanleitung PNOZ X7 | 17 19692-DE-07...
  • Seite 18 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm 0,35 mm Luft- und Kriechstrecken nach Norm EN 60947-1 EN 60947-1 EN 60947-1 Überspannungskatego- III / II III / II III / II Verschmutzungsgrad Bedienungsanleitung PNOZ X7 | 18 19692-DE-07...
  • Seite 19 87 mm 87 mm Breite 22,5 mm 22,5 mm 22,5 mm Tiefe 121 mm 121 mm 121 mm Gewicht 225 g 225 g 225 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X7 | 19 19692-DE-07...

  • Seite 20: Technische Daten Bestell-Nr. 774055, 774056, 774057

    DC1 bei 24 V 24 V 24 V Min. Strom 0,01 A 0,01 A 0,01 A Max. Strom Max. Leistung 100 W 100 W 100 W Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 Bedienungsanleitung PNOZ X7 | 20 19692-DE-07...
  • Seite 21 AgSnO2 + 0,2 µm Au Konventioneller thermi- 774055 774056 774057 scher Strom bei gleich- zeitiger Belastung meh- rerer Kontakte Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt Konv. therm. Strom bei 2 Kontakten Bedienungsanleitung PNOZ X7 | 21 19692-DE-07...
  • Seite 22 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm 0,35 mm Luft- und Kriechstrecken nach Norm EN 60947-1 EN 60947-1 EN 60947-1 Überspannungskatego- III / II III / II III / II Verschmutzungsgrad Bedienungsanleitung PNOZ X7 | 22 19692-DE-07...
  • Seite 23 87 mm 87 mm Breite 22,5 mm 22,5 mm 22,5 mm Tiefe 121 mm 121 mm 121 mm Gewicht 225 g 225 g 225 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X7 | 23 19692-DE-07...

  • Seite 24: Technische Daten Bestell-Nr. 774059

    210 mA Max. Gesamtleitungswiderstand Rlmax Einkanalig bei UB DC 15 Ohm Einkanalig bei UB AC 15 Ohm Relaisausgänge Anzahl der Ausgangskontakte Sicherheitskontakte (S) unverzögert Max. Kurzschlussstrom IK 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 Bedienungsanleitung PNOZ X7 | 24 19692-DE-07...
  • Seite 25 150 ms bei manuellem Start typ. 35 ms bei manuellem Start max. 150 ms Rückfallverzögerung bei Not-Halt typ. 45 ms bei Not-Halt max. 70 ms bei Netzausfall typ. 45 ms bei Netzausfall max. 70 ms Bedienungsanleitung PNOZ X7 | 25 19692-DE-07...
  • Seite 26 Kunststoffhülse 0,2 - 2,5 mm², 24 - 14 AWG 2 Leiter gleichen Querschnitts, flexibel ohne Ade- rendhülse oder mit TWIN Aderendhülse 0,2 - 2,5 mm², 24 - 14 AWG Anzugsdrehmoment bei Schraubklemmen 0,6 Nm Bedienungsanleitung PNOZ X7 | 26 19692-DE-07...

  • Seite 27: Sicherheitstechnische Kenndaten

    INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ X7 | 27 19692-DE-07...

  • Seite 28: Ergänzende Daten

    Induktive Last: 0,2 A Gebrauchskategorie: AC15 Lebensdauer der Kontakte: 4 000 000 Schaltspiele Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 4 000 000 Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Bedienungsanleitung PNOZ X7 | 28 19692-DE-07...

  • Seite 29: Bestelldaten

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ X7...

  • Seite 30: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
