15.1.4 P603S AC für industrielle Anwendungen mit Maschinenkontakt

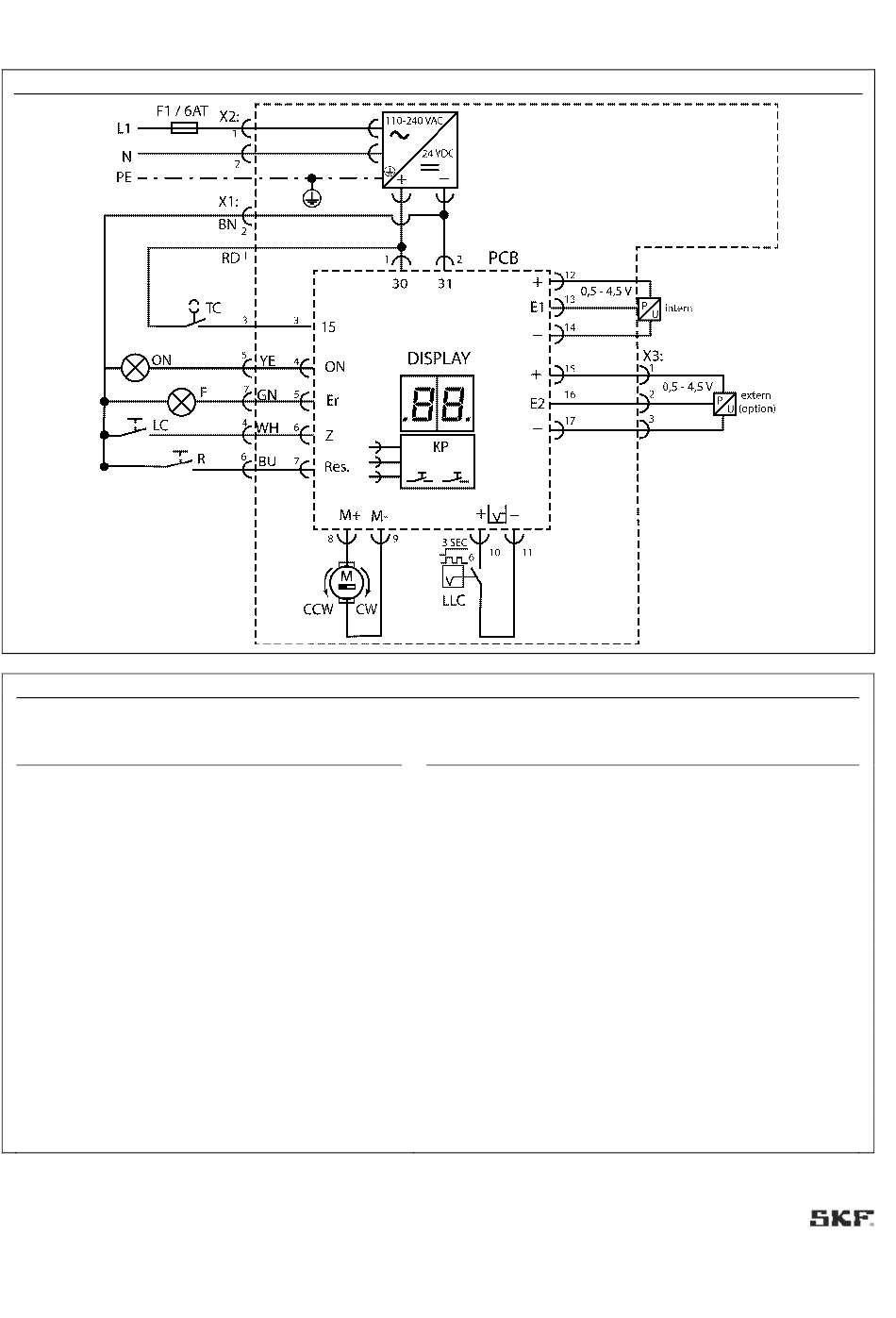

Legende Anschlussplan
Symbol
Beschreibung
Bajonettstecker, 7-polig
X1
Würfelstecker, 3-polig
X2
Bajonettstecker, 4-polig
X3
Spannungsversorgung 110 bis 240 VAC ±10%,
L1/N
50/60 Hz ±5%
Maschinenkontakt
15/TC
(z. B. von Maschine oder Zeitsteuerung)
24 VDC +
30
0 VDC –
31
F1
Sicherung 2A (betreiberseitig)
Ein
ON
Fehler (E1–E4), Leermeldung (LL)
Er/F
Zusatzschmierung
Z/LC
Steuerplatine (Printed Circuit Board)
PCB
Anzeigefeld
Display
Folientastatur
KP
Motor
M
Symbol
Beschreibung
im Uhrzeigersinn (ClockWise)
CW
gegen Uhrzeigersinn (CounterClockWise)
CCW
LLC
Leermeldung (Low-Level Control)
Res./R
Reset
E1
Drucksensor bzw. -schalter intern
E2
Drucksensor extern (Option)
P/U
Drucksensor bzw. -schalter, intern (Option: extern) SE
rt
rot
sw
schwarz
gb
gelb
gn
grün
ws
weiß
bl
blau
br
braun
88
Abb. 49
Tabelle 53
