4.3 Interner Druckschalter

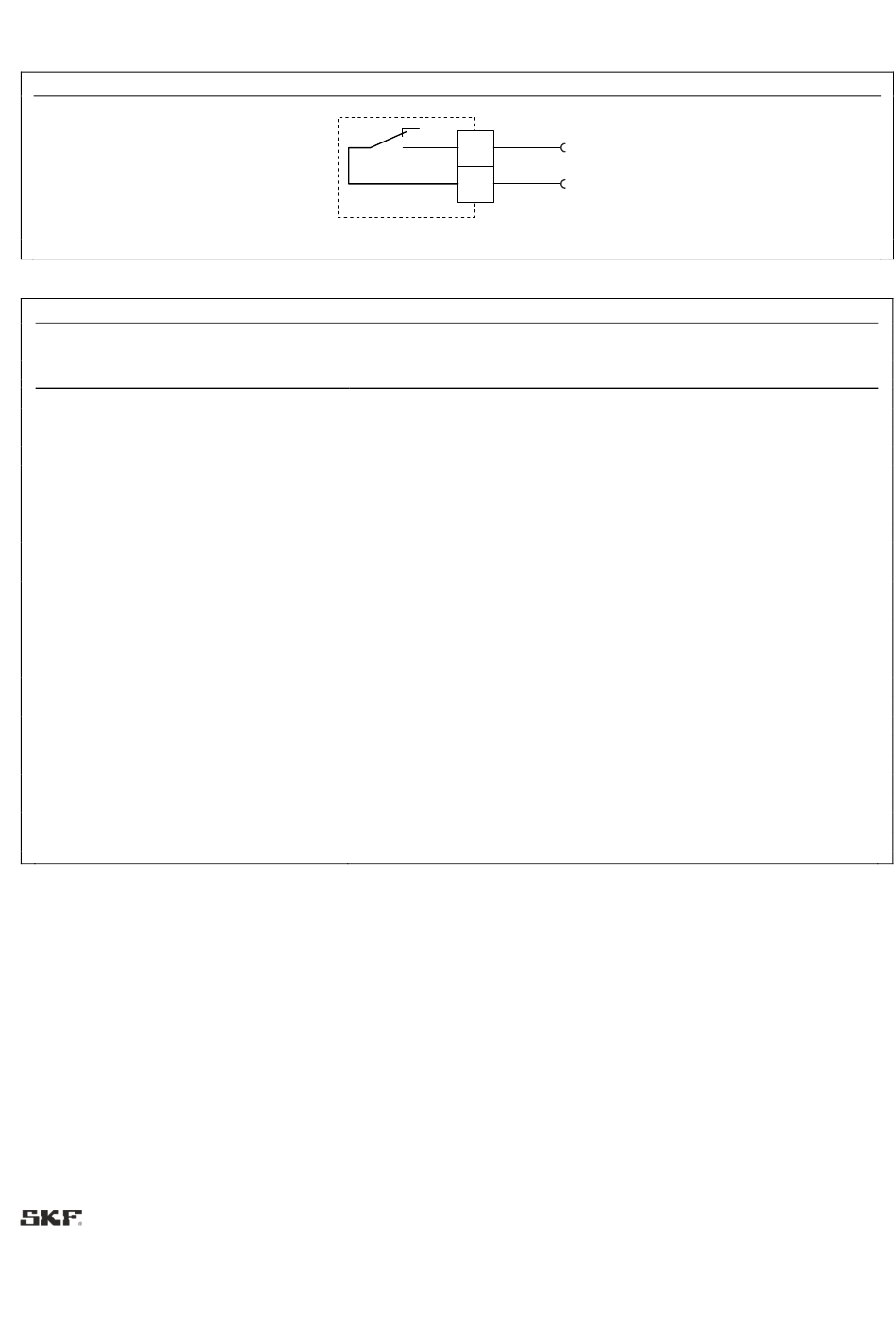

Schaltbild
Technische Daten des internen Druckschalters
Parameter
Schaltfunktion
Druckart
Druckanschluss
Messprinzip
Werkstoffe
Lastwechsel
Schaltausgänge
Schaltleistung bei ≤ 30 V
Arbeitsdruck
1)
Hysterese
Reproduzierbarkeit
1)
Temperaturbereich
Elektrischer Anschluss
Schutzart
Gewicht
Max. Schalthäufigkeit
Anzugsdrehmoment
Einbaulage
1)
Schaltereinstellung bei Raumtemperatur; Schaltpunkte und Toleranzen nach Testlauf bei 20 °C gemessen.
N O
C
Sachnummer Schließer (NO): 234-10723-8
Werte
Schließer (NO)
Positiver Überdruck
G 1/4"
Federbelasteter Kolben
Messglied: Stahlkolben
Druckanschluss: Messing
Gehäuse: Messing
1 Mio. Druckzyklen
Anzahl: 1 Wechsler
Schaltelement: vergoldete Kontakte
≤ 4 mA
DC U×I: max. 0,12 VA
Werkseitig: 240 bar ±5 bar (schaltet zwischen 160 bis 210 bar)
Maximal: 300 bar
Prüfdruck: 450 bar (kurzzeitig)
25 bis 36 % (vom eingestellten Wert)
± 5 bar
–40 bis 85 °C (kurzzeitig 135 °C)
AMP-Stecker mit Silberkontakten
IP 00
180 g
1/s
30 Nm ±5 Nm
Beliebig
27
2
B K
3
B K
Abb. 14
Tabelle 11
