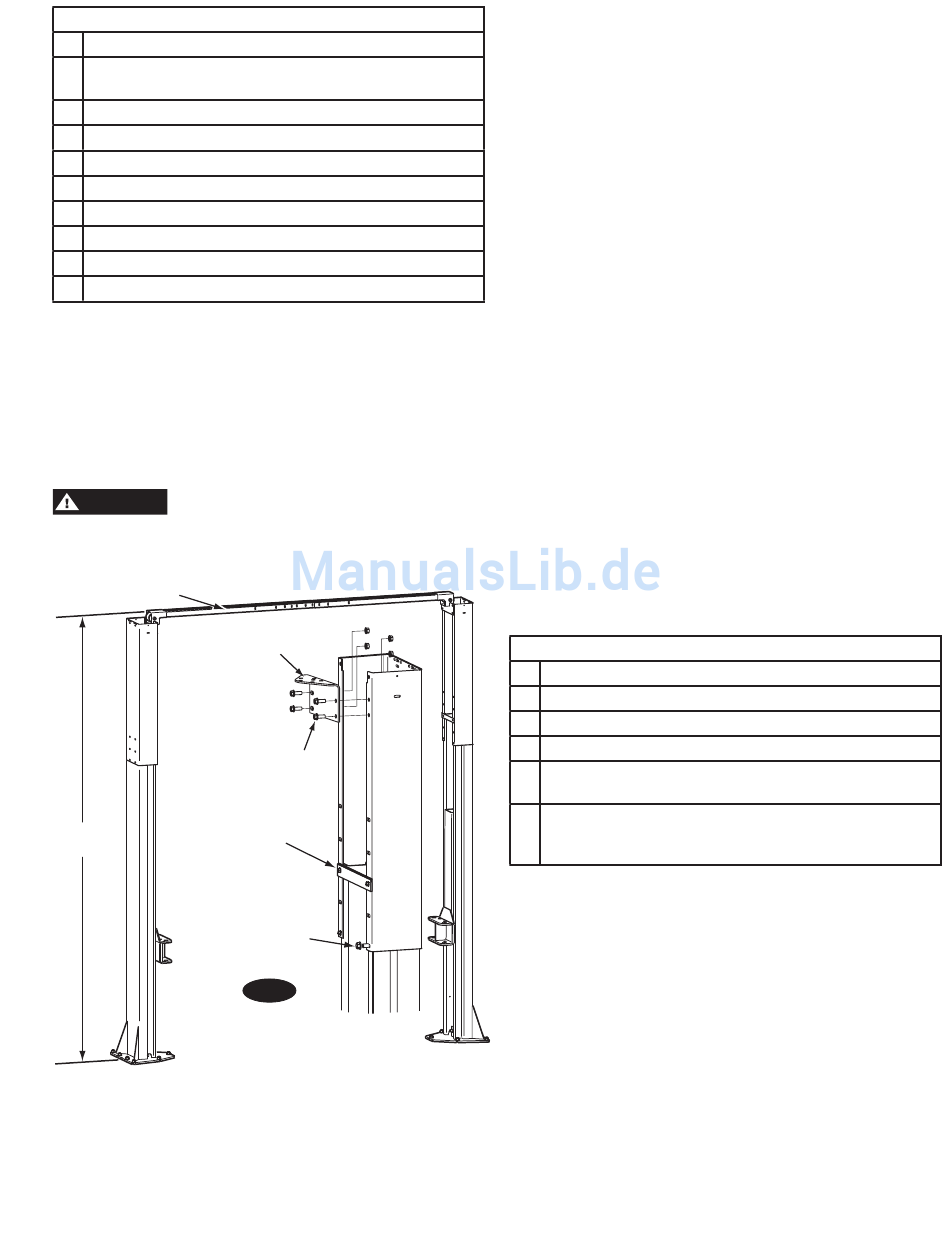

Rotary SPO54E Montageanleitung Seite 3

Serie 600 und 700 2-säulen-überflur-hebebühne

Werbung

Abb. 1 und 2 Detail
A
737mm
B
Mindestabstand zur nächsten Begrenzung oder zum Arbeitsbe-
reich: 1.829 mm. 2.134 mm Mindestabstand zur nächsten Wand.
C
1.422mm
D
Stromversorgungseinheit
E
Mindestabstand zur nächsten Begrenzung: 3.962mm.
F
(14) 20mm Anker
G
Zufahrt
H
Mindestabstand zu anderen Ausrüstungen: 165 mm.
I
Mindestabstand zur nächsten Begrenzung: 3.962mm.
J
3.497mm
1. Standort der Hebebühne: Wenn möglich Bauplan verwenden, um die
Hebebühne aufzustellen. Abb.1 oder Abb. 2 zeigen die Abmessungen
eines typischen Arbeitsbereichs.
2. Hebebühnen-Höhe: Siehe Abb. 3 für Hebebühnen-Gesamthöhe für
jeden einzelnen Hebebühnentyp. 25 mm zur Gesamthöhe hinzufügen, um
Mindesthöhe (bis zur niedrigsten Begrenzung) zu ermitteln.
WARNUNG
Diese Hebebühne aufgrund der Feuer-
oder Explosionsgefahr NICHT in einer Grube oder
Vertiefung installieren.
A
B
C
D
E
F
Abb. 3
A
Overhead-Baugruppe
B
4.166mm Oberkante Zylinder
C
Overhead-Halterung
D
3/8"-16NCx3/4" HHCS und angeflanschte Sicherheitsmutter
E
Verbindungsriegel - (2) 3/8"-16NCx2-1/2" Schlossschrauben und
angeflanschte Sicherheitsmuttern verwenden.
F
(2) 3/8"-16NCx1"-Schlossschrauben und angeflanschte
Sicherheitsmuttern an der Vorderseite und (2) an der Rückseite
verwenden.
3
Abb. 3 Detail
