16. Sperrklinken-Seilzug:
A)
Laufrolle des Synchronisations-Seilzugs,
Laufrollenabdeckungen und Sprengringe im oberen Schlitz der
Stromversorgungseinheitsäule montieren, Abb. 19.
B)
Die Schlaufenende des Seilzugs über das Ende der Bundschraube
auf der rechten Seite der Klinkensteuerscheibe führen, Abb. 20.
C)
Das andere Ende des Seilzugs durch den Schlitz für die Laufrolle
des Synchronisations-Seilzugs führen und sicherstellen,
dass der Seilzug zwischen der Unterseite der Laufrolle des
Synchronisations-Seilzugs und der Laufrollenabdeckung und dann
innerhalb der rechten Säule verläuft, Abb. 20.

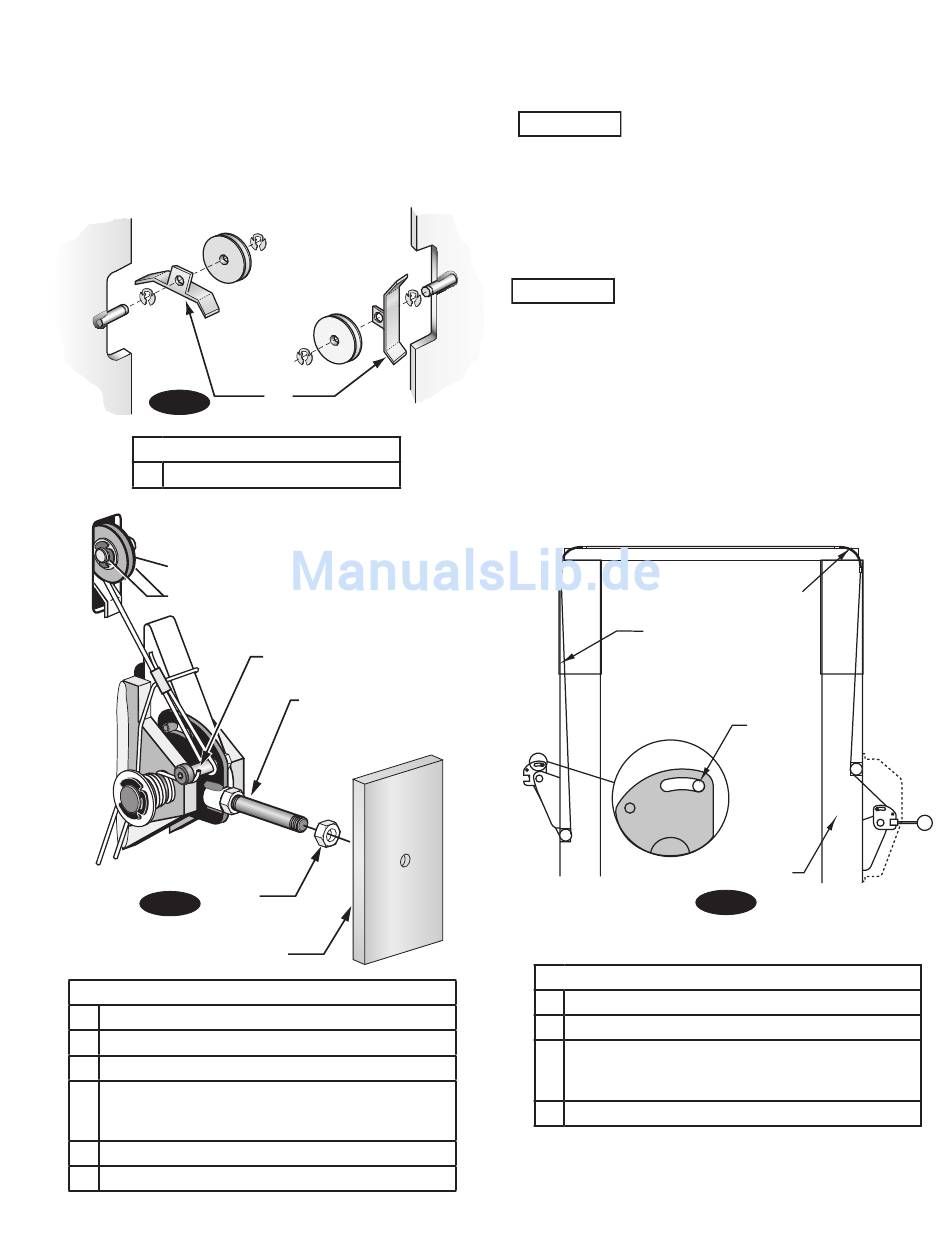

Abb. 19
Abb. 19 Detail
A
Abdeckungen der Laufrolle
A
B
Abb. 20
Abb. 20 Detail
A
Synchronisations-Seilzug-Laufrolle
B
(2) 3/8" Retaining Rings
C
Bundschraube
D
Den Klinkengriff montieren und mittels einer 3/8" Sechs-
kantmutter einrasten. Anschließend Distanzmutter und
Abdeckung für den Schlitz montieren.
E
1/2"=13NC Kontermutter
F
Schlitzabdeckung
A
C
D
E
F
D)
Halterungen der Führung des Synchronisations-Seilzugs an
Overheadeinheit, wie in Abb. 21a und 21b gezeigt, befestigen. Immer
die Löcher auf der Zufahrtsseite der Hebebühne verwenden. Die
HHCS im mittigsten Loch der Overheadeinheit befestigen, Abb. 21b.
E)
Den Seilzug innerhalb der Säule nach oben und durch die Führung
des Synchronisations-Seilzugs führen, Abb. 21a und 21b.
WICHTIG
Mit dem mitgelieferten Kabelbinder die Kabelführung
an der Säulenverlängerung, wie in Abb. 21b dargestellt, befestigen.
Zur Befestigung der Führung muss das Loch mit dem geringsten
Abstand zur äußeren Säulenkante auf der NICHT-ZUFAHRTSSEITE
verwendet werden.
F)
Den Seilzug weiter zur Führung des Synchronisations-Seilzugs in
der linken Säule verlegen, Abb. 21a und 21b, und dann den Seilzug
durch die Führung des Synchronisations-Seilzugs in der linken
Säule führen, Abb. 21b.
WICHTIG
Mit dem mitgelieferten Kabelbinder die Kabelführung
an der Säulenverlängerung, wie in Abb. 21b dargestellt, befestigen.
Zur Befestigung der Führung muss das Loch mit dem geringsten
Abstand zur äußeren Säulenkante auf der NICHT-ZUFAHRTSSEITE
verwendet werden.
G)
Den Seilzug innerhalb der linken Säule nach unten verlegen und
das Seilzugende durch den unteren Schlitz der Synchronisations-
Seilzuglaufrolle führen, so dass sich der Seilzug nun wieder
außerhalb der Säule befindet, Abb. 22.
H)
Laufrolle des Synchronisations-Seilzugs und Sprengringe im
unteren Schlitz der Säule OHNE Stromversorgungseinheit wie
gezeigt montieren, Abb. 22.
B
A
Führung des Synchronisations-Seilzugs
B
Synchronisations-Seilzug
C
Darauf achten, dass kein Spiel zwischen dem Schlitz in
der Steuerscheibe und dem Klinken-Anschlagsbolzen
besteht.
D
Rechte Säule
11
A
C
D
Abb. 21a
Abb. 21a Detail
