5.2 Spannungsversorgung über DC 24 V
Der Anschluss einer externen Spannungsversorgung (DC 24 V), sowie die Verbindung mit der
Funktionserde (FE) erfolgt über einen Stecker mit 3 Pins. Die nachfolgende Anschlussgrafik hilft
Ihnen dabei die Pins des Steckers zu belegen.
L+
M
FE
Bild 5-3
Schließen Sie die jeweiligen Leitungen an den entsprechenden Steckerpins an und stecken
Sie den Stecker anschließend in die Spannungsversorgungsschnittstelle des Readers. Erfolgt
die Spannungsversorgung des Readers über die Ethernet-Schnittstelle, dann darf nur der Pin
③
mit der Funktionserde (FE) belegt werden.
ACHTUNG
Redundante Spannungsversorgung nicht zulässig
Beachten Sie, dass eine gleichzeitige/redundante Spannungsversorgung über DC 24 V und PoE
nicht erlaubt ist.
Erdungsanschluss
Sie müssen den Reader SIMATIC RF1100 mit der Funktionserde (FE) verbinden. Der Reader
verfügt über einen Pin zur Erdung, an dem eine Erdungsleitung angebracht werden kann.
Die Verbindung zur Funktionserde (FE) wird auch zur Ableitung der Störströme und für die
EMV‑Festigkeit benötigt.
Schutz vor äußeren elektrischen Einwirkungen
Nachfolgend ist beschrieben, was Sie zum Schutz vor elektrischen Einwirkungen bzw.
Fehlern beachten müssen:
• Bei allen Anlagen oder Systemen, in denen der Reader eingebaut ist, müssen Sie darauf
achten, dass die Anlage oder das System zur Ableitung von elektromagnetischen Störungen
an die Funktionserde angeschlossen ist.
• Bei Versorgungs-, Signal- und Busleitungen müssen Sie darauf achten, dass die
Leitungsführung und Installation korrekt sind.
• Bei Signal- und Busleitungen müssen Sie darauf achten, dass ein Leitungs-/Aderbruch oder
ein Querschluss nicht zu undefinierten Zuständen der Anlage oder des Systems führen darf.
SIMATIC RF1100
Betriebsanleitung, 08/2023, C79000-G8900-C698-02
DC +24 V (max. 1 A)
Bezugsmasse zu DC +24 V
Erdungsanschluss (FE)

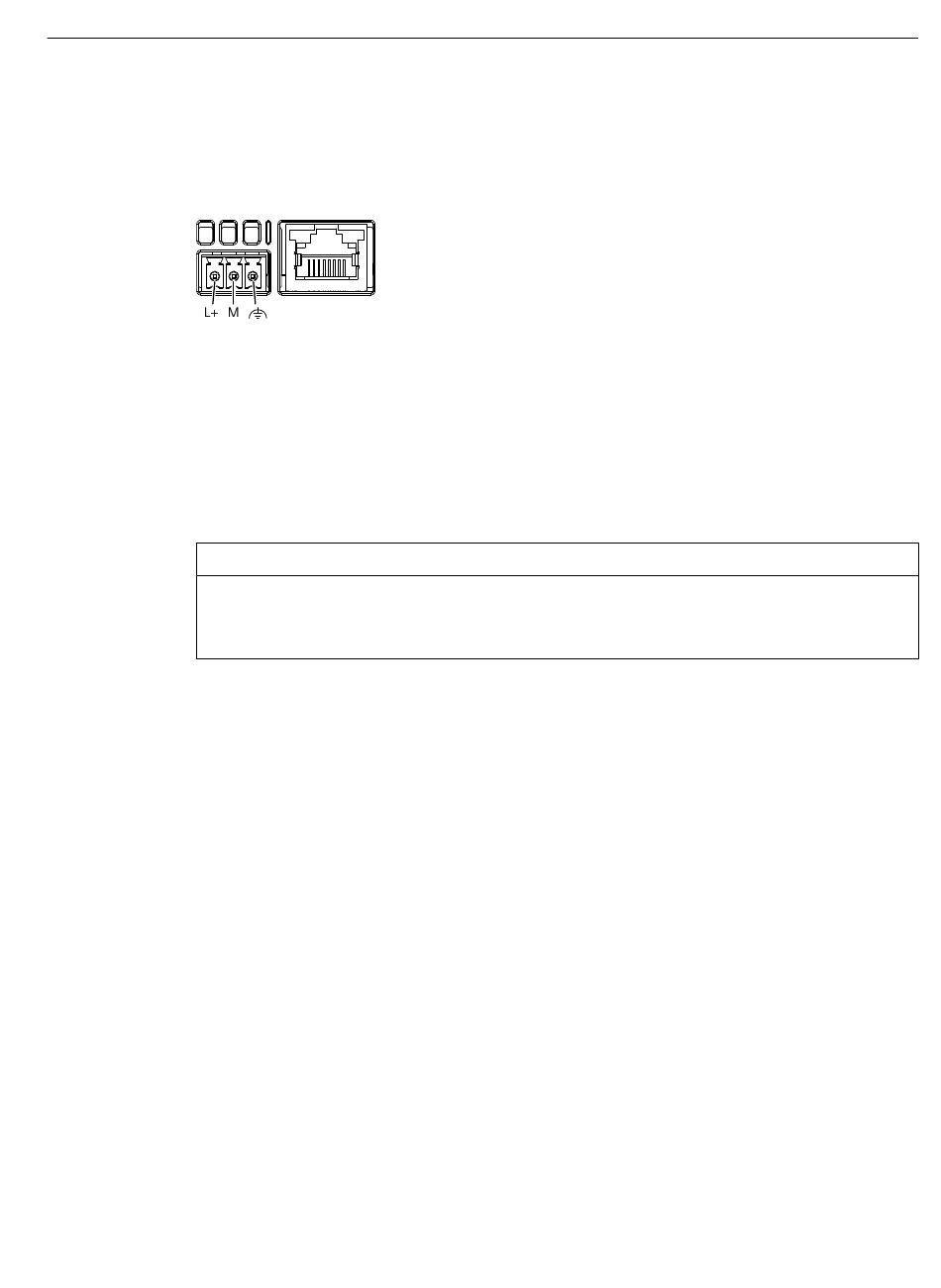

Anschlussgrafik: Buchse für die externe Spannungsversorgung DC 24 V (Draufsicht)
