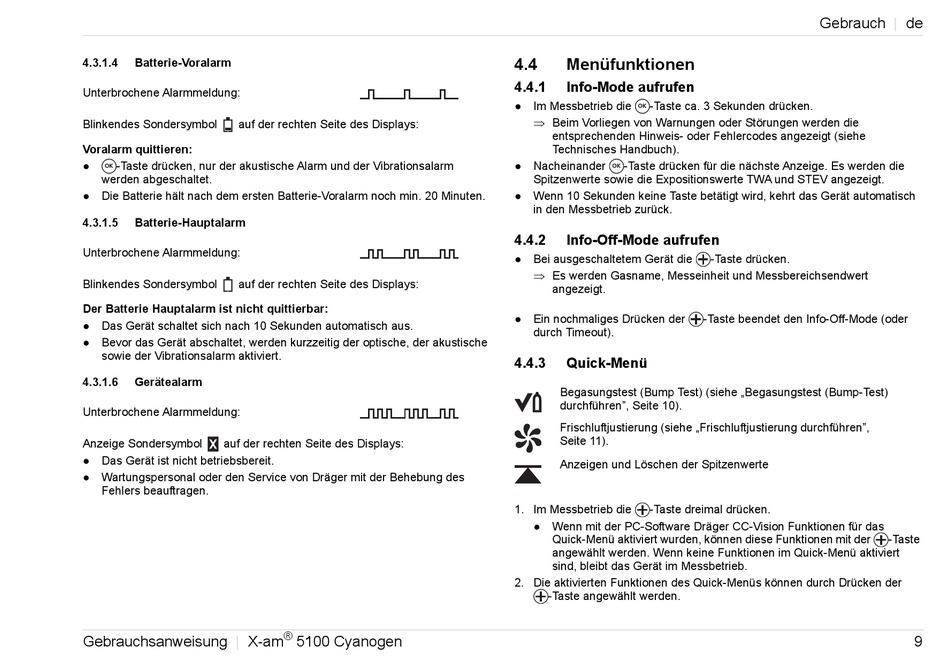

4.3.1.4 Batterie-Voralarm
Unterbrochene Alarmmeldung:
Blinkendes Sondersymbol auf der rechten Seite des Displays:
Voralarm quittieren:
● -Taste drücken, nur der akustische Alarm und der Vibrationsalarm
OK
werden abgeschaltet.
● Die Batterie hält nach dem ersten Batterie-Voralarm noch min. 20 Minuten.
4.3.1.5 Batterie-Hauptalarm
Unterbrochene Alarmmeldung:
Blinkendes Sondersymbol auf der rechten Seite des Displays:
Der Batterie Hauptalarm ist nicht quittierbar:
● Das Gerät schaltet sich nach 10 Sekunden automatisch aus.
● Bevor das Gerät abschaltet, werden kurzzeitig der optische, der akustische
sowie der Vibrationsalarm aktiviert.
4.3.1.6 Gerätealarm
Unterbrochene Alarmmeldung:
Anzeige Sondersymbol auf der rechten Seite des Displays:
● Das Gerät ist nicht betriebsbereit.
● Wartungspersonal oder den Service von Dräger mit der Behebung des
Fehlers beauftragen.
Gebrauchsanweisung |
X-am
®
5100 Cyanogen
4.4 Menüfunktionen
4.4.1 Info-Mode aufrufen
● Im Messbetrieb die -Taste ca. 3 Sekunden drücken.
OK
 Beim Vorliegen von Warnungen oder Störungen werden die
entsprechenden Hinweis- oder Fehlercodes angezeigt (siehe
Technisches Handbuch).
● Nacheinander -Taste drücken für die nächste Anzeige. Es werden die
OK
Spitzenwerte sowie die Expositionswerte TWA und STEV angezeigt.
● Wenn 10 Sekunden keine Taste betätigt wird, kehrt das Gerät automatisch
in den Messbetrieb zurück.
4.4.2

Info-Off-Mode aufrufen

● Bei ausgeschaltetem Gerät die
 Es werden Gasname, Messeinheit und Messbereichsendwert
angezeigt.
● Ein nochmaliges Drücken der
durch Timeout).
4.4.3 Quick-Menü
Begasungstest (Bump Test) (siehe „Begasungstest (Bump-Test)
durchführen", Seite 10).
Frischluftjustierung (siehe „Frischluftjustierung durchführen",
Seite 11).
Anzeigen und Löschen der Spitzenwerte
1. Im Messbetrieb die -Taste dreimal drücken.
● Wenn mit der PC-Software Dräger CC-Vision Funktionen für das
Quick-Menü aktiviert wurden, können diese Funktionen mit der
angewählt werden. Wenn keine Funktionen im Quick-Menü aktiviert
sind, bleibt das Gerät im Messbetrieb.
2. Die aktivierten Funktionen des Quick-Menüs können durch Drücken der
-Taste angewählt werden.
Gebrauch
-Taste drücken.
-Taste beendet den Info-Off-Mode (oder
| de
-Taste
9
