Schmierstoffgeber
Inhaltsverzeichnis
5|Betrieb
5
12 | BA 69

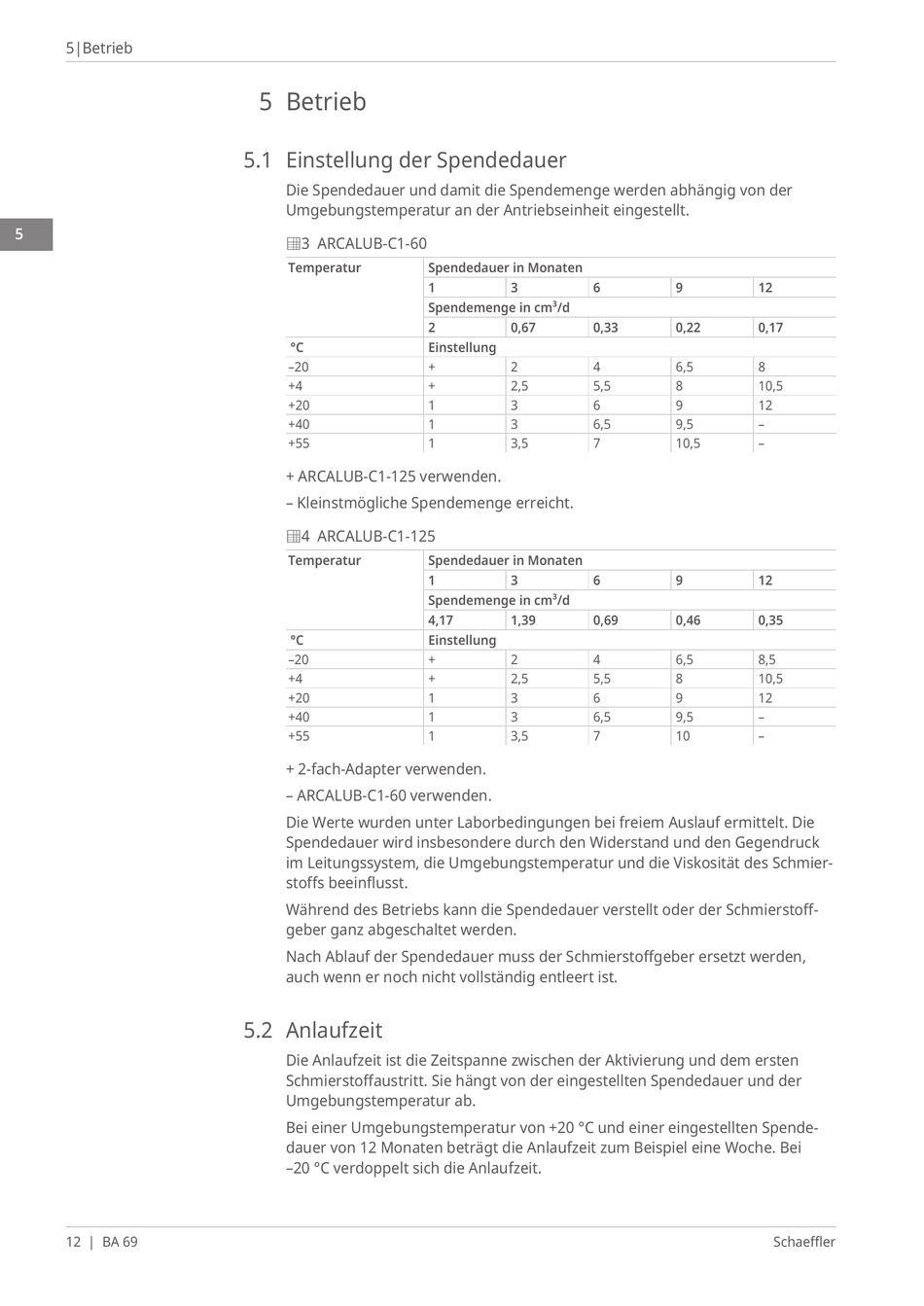

5 Betrieb
| 5
5.1 Einstellung der Spendedauer
Die Spendedauer und damit die Spendemenge werden abhängig von der
Umgebungstemperatur an der Antriebseinheit eingestellt.
e3 ARCALUB-C1-60
Temperatur
°C
–20
+4
+20
+40
+55
+ ARCALUB-C1-125 verwenden.
– Kleinstmögliche Spendemenge erreicht.
e4 ARCALUB-C1-125
Temperatur
°C
–20
+4
+20
+40
+55
+ 2-fach-Adapter verwenden.
– ARCALUB-C1-60 verwenden.
Die Werte wurden unter Laborbedingungen bei freiem Auslauf ermittelt. Die
Spendedauer wird insbesondere durch den Widerstand und den Gegendruck
im Leitungssystem, die Umgebungstemperatur und die Viskosität des Schmier-
stoffs beeinflusst.
Während des Betriebs kann die Spendedauer verstellt oder der Schmierstoff-
geber ganz abgeschaltet werden.
Nach Ablauf der Spendedauer muss der Schmierstoffgeber ersetzt werden,
auch wenn er noch nicht vollständig entleert ist.
5.2 Anlaufzeit
|
Die Anlaufzeit ist die Zeitspanne zwischen der Aktivierung und dem ersten
Schmierstoffaustritt. Sie hängt von der eingestellten Spendedauer und der
Umgebungstemperatur ab.
Bei einer Umgebungstemperatur von +20 °C und einer eingestellten Spende-
dauer von 12 Monaten beträgt die Anlaufzeit zum Beispiel eine Woche. Bei
–20 °C verdoppelt sich die Anlaufzeit.
|
Spendedauer in Monaten
1
3
6
Spendemenge in cm³/d
2
0,67
0,33
Einstellung
+
2
4
+
2,5
5,5
1
3
6
1
3
6,5
1
3,5
7
Spendedauer in Monaten
1
3
6
Spendemenge in cm³/d
4,17
1,39
0,69
Einstellung
+
2
4
+
2,5
5,5
1
3
6
1
3
6,5
1
3,5
7
9
12
0,22
0,17
6,5
8
8
10,5
9
12
9,5
–
10,5
–
9
12
0,46
0,35
6,5
8,5
8
10,5
9
12
9,5
–
10
–
