4|Inbetriebnahme
4
10 | BA 69

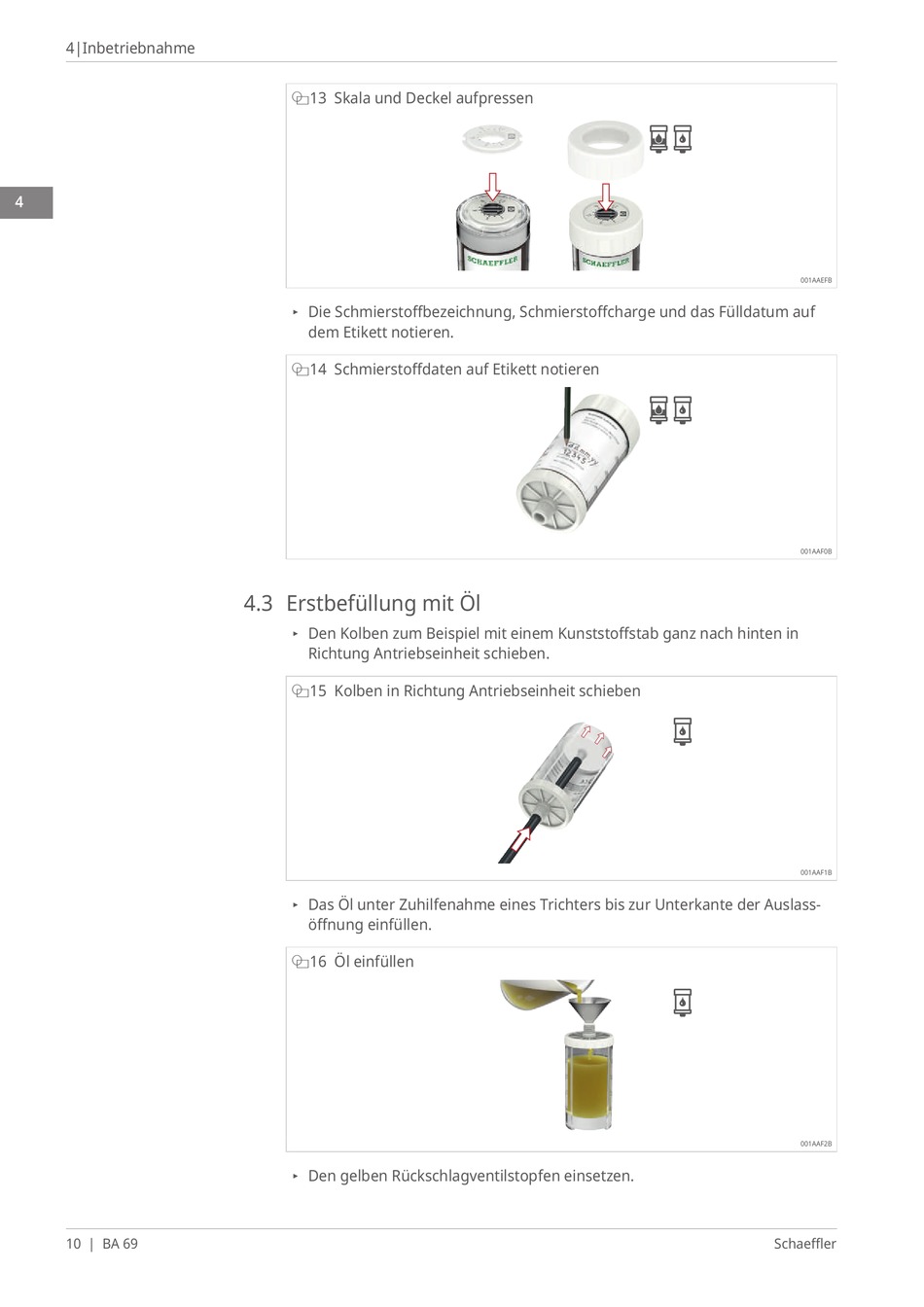

q13 Skala und Deckel aufpressen
▸ Die Schmierstoffbezeichnung, Schmierstoffcharge und das Fülldatum auf
dem Etikett notieren.
q14 Schmierstoffdaten auf Etikett notieren
4.3 Erstbefüllung mit Öl
▸ Den Kolben zum Beispiel mit einem Kunststoffstab ganz nach hinten in
Richtung Antriebseinheit schieben.
q15 Kolben in Richtung Antriebseinheit schieben
▸ Das Öl unter Zuhilfenahme eines Trichters bis zur Unterkante der Auslass-
öffnung einfüllen.
q16 Öl einfüllen
▸ Den gelben Rückschlagventilstopfen einsetzen.
|
001AAEFB
001AAF0B
001AAF1B
001AAF2B
