Schaeffler HEATER-BASIC Technische Produktinformation
Induktive anwärmgeräte
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Schaeffler HEATER-BASIC
Inhaltszusammenfassung für Schaeffler HEATER-BASIC

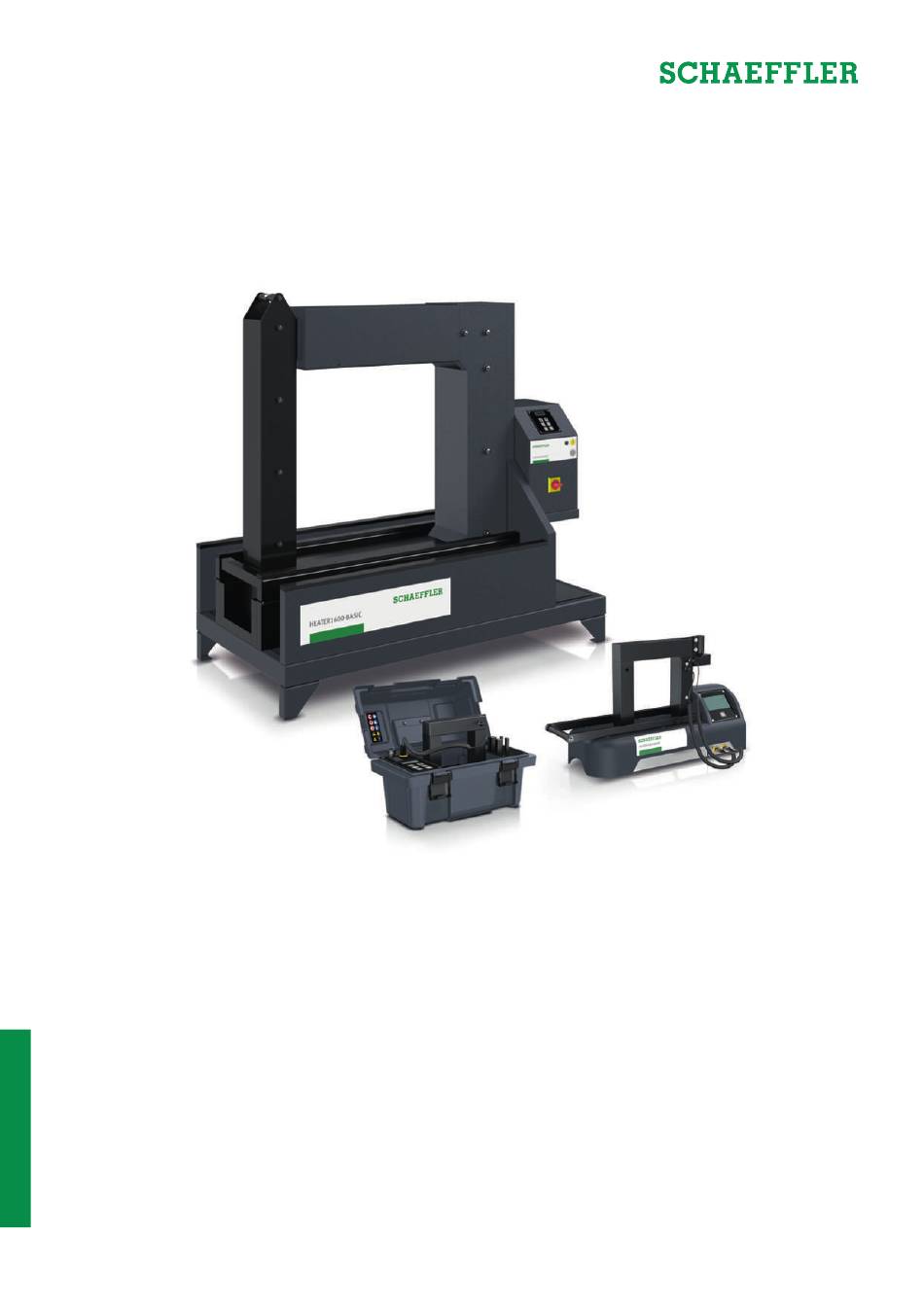

- Seite 1 Induktive Anwärmgeräte HEATER-BASIC und HEATER-SMART Technische Produktinformation...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Induktives Anwärmen.............................. Anwärmtemperatur ............................ Funktion..................................Funktionsprinzip ............................Beschreibung ................................Anwärmgeräte ............................. 3.1.1 Bedienteil und Anschlüsse HEATER-BASIC................3.1.2 Bedienteil und Anschlüsse HEATER-SMART ................Temperaturfühler............................Anwärmverfahren ............................10 3.3.1 Zeitmodus ..........................10 3.3.2 Temperaturmodus ........................11 3.3.3 Temperaturmodus oder Zeitmodus ..................11 3.3.4... -
Seite 4: Induktives Anwärmen
• Innenringe von Zylinderrollenlagern oder Nadellagern • andere ringförmige, ferromagnetische Stahlteile wie Zahnräder und Buchsen 2 Baureihen sind verfügbar: HEATER-BASIC und HEATER-SMART. Ein HEATER- BASIC hat eine robuste Folientastatur und ist somit einfach zu bedienen und ermöglicht 2 Anwärmverfahren. Ein HEATER-SMART hat einen berührungs- empfindlichen Bildschirm und ermöglicht 4 Anwärmverfahren. -
Seite 5: Funktion
Entfernung vom Anwärmgerät wird das elektromagnetische Feld schwächer. Das elektromagnetische Feld nimmt innerhalb einer Entfernung von 1 m so weit ab, dass es unter dem geltenden Normwert von 0,5 mT liegt. q1 Funktion 001A366C Primärspule Sekundärspule, hier Wälzlager U-förmiger Eisenkern Joch elektromagnetisches Feld Schaeffler TPI 282 | 5... -
Seite 6: Beschreibung
Leistungsdaten. Die Geräte unterscheiden Sie bei Bedienung und Funktionsumfang. 3.1.1 Bedienteil und Anschlüsse HEATER-BASIC | Bei HEATER-BASIC-Anwärmgeräten sind Anzeige (Display) und Eingabe- schnittstelle getrennt. Die robuste Folientastatur unter dem Display ist die Eingabeschnittstelle. q2 Display und Tasten... -
Seite 7: Bedienteil Und Anschlüsse Heater-Smart
Bei HEATER-SMART-Anwärmgeräten sind Eingabeschnittstelle und Anzeige nicht getrennt. Der Touchscreen ist gleichzeitig Eingabeschnittstelle und Anzeige. q4 Bedienteil mit Touchscreen 001A5828 Touchscreen Schaltflächen Temperatur T1, rot dargestellt: Temperatur T2, grün dargestellt: Messung von Temperaturfühler 1 Messung von Temperaturfühler 2 Anwärmprozess starten und stoppen Schaeffler TPI 282 | 7... -
Seite 8: Temperaturfühler
3.2 Temperaturfühler | Die magnetischen Temperaturfühler sind Teil des Lieferumfangs und können nachbestellt werden. Für nicht ferromagnetische Werkstücke bietet Schaeffler auf Anfrage spezielle Klemm-Messfühler an. Ausführung • Der Temperaturfühler verfügt über einen Haftmagnet zur einfachen Anbringung am Werkstück. -
Seite 9: Verwendung
Bei Temperaturen > +240 °C wird die Verbindung zwischen Magnet und Temperaturfühler unterbrochen. Das Anwärmgerät schaltet sich ab, wenn der Temperaturfühler keinen Temperaturanstieg wahr- nimmt. Anzeige der Messwerte im Display: • Messwert von T1: rot • Messwert von T2: grün Schaeffler TPI 282 | 9... -
Seite 10: Anwärmverfahren
3.3 Anwärmverfahren | Das Anwärmgerät bietet, passend für jede Anwendung, verschiedene Anwärm- verfahren. Ein induktives Anwärmgerät HEATER-BASIC kann ein Bauteil mittels 2 Anwärm- verfahren erwärmen. Das induktive Anwärmgerät HEATER-SMART bietet 4 Anwärmverfahren zur Auswahl an. e3 Anwärmmodi Anwärmmodus... -
Seite 11: Temperaturmodus
Temperatur erreicht wurde oder die eingestellte Zeit verstrichen ist. • Einstellung der gewünschten Anwärmtemperatur • Anwärmen des Werkstücks bis zur eingestellten Temperatur • Erwärmung erfolgt so schnell wie möglich. • Überwachung der Werkstücktemperatur während des gesamten Prozesses Schaeffler TPI 282 | 11... -
Seite 12: Temperaturmodus Und Geschwindigkeitsmodus
Temperaturfühlern ausgeliefert, da die Delta-T-Funktion 2 Temperaturfühler benötigt. Das Anwärmgerät wird mit folgendem Standardzubehör geliefert: • Anwärmgerät • 1 Joch oder mehrere Joche, abhängig von der Baugröße des Anwärmgeräts • HEATER-BASIC: 1 Temperaturfühler • HEATER-SMART: 2 Temperaturfühler • Schutzhandschuhe, hitzebeständig bis +250 °C (+482 °F) 12 | TPI 282 Schaeffler... -
Seite 13: Geräteauswahl
Masse des Werkstücks 20 kg. Die maximal zulässige Masse des Werk- stücks bezieht sich auf das Erwärmen von Werkstücken auf 100 °C bei der angegebenen Spannungsversorgung. Bei einer höheren Temperatur oder einer anderen Spannungsversorgung an den Ansprechpartner bei Schaeffler wenden. e5 Geeignete Werkstücke Anwärmgerät Spannungs-... -
Seite 14: Heating Manager
| 001AFFB9 Sehr komfortabel ist die Auswahl eines geeigneten Anwärmgeräts mittels HEATING-MANAGER: https://www.schaeffler.de/std/1FEA. Nach Eingabe der Lagerbezeichnung oder Werkstückabmessungen und Masse werden das optimal geeignete Anwärmgerät und weitere geeignete Geräte angezeigt. Auch die Daten mehrerer Bauteile können angegeben werden. Dann wird neben allen geeigneten Anwärmgeräten auch eine sinnvolle Auswahl ange-... -
Seite 15: Zubehör
Dann wird das Schwenkjoch zurück geschwenkt, bis es in die Sicherheitsnocke einrastet. 4.1.3 Standjoch | Ein Standjoch wird mit einem Hebewerkzeug angehoben. Nachdem das Werk- stück liegend platziert wurde, wird das Standjoch wieder abgesenkt. Schaeffler TPI 282 | 15... -
Seite 16: Heater20-Basic
HEATER100.YOKE-20 14×14×280 HEATER100.YOKE-30 20×20×280 0,84 ✓ ✓ im Lieferumfang optional erhältlich e9 Schwenkjoche Bestellbezeichnung Abmessungen Masse min. Bohrungs- Liefer- durchmesser umfang HEATER100.YOKE-45 30×30×280 HEATER100.YOKE-60 40×40×280 3,87 HEATER100.YOKE-72 50×50×280 5,78 ✓ HEATER100.YOKE-85 60×60×280 8,09 ✓ im Lieferumfang optional erhältlich 16 | TPI 282 Schaeffler... -
Seite 17: Heater150-Basic Und Heater150-Smart
Lieferumfang optional erhältlich e13 Schwenkjoche Bestellbezeichnung Abmessungen Masse min. Bohrungs- Liefer- durchmesser umfang HEATER200.YOKE-45 30×30×350 3,67 ✓ HEATER200.YOKE-60 40×40×350 5,51 HEATER200.YOKE-72 50×50×350 7,79 HEATER200.YOKE-85 60×60×350 10,69 HEATER200.YOKE-100 70×70×350 14,0 HEATER200.YOKE-110 70×80×350 15,90 ✓ ✓ im Lieferumfang optional erhältlich Schaeffler TPI 282 | 17... -
Seite 18: Heater400-Basic Und Heater400-Smart
4.1.11 HEATER800-BASIC und HEATER800-SMART | e16 Standjoche Bestellbezeichnung Abmessungen Masse min. Bohrungs- Liefer- durchmesser umfang HEATER800.YOKE-60 40×40×725 HEATER800.YOKE-72 50×50×725 14,5 HEATER800.YOKE-85 60×60×725 20,3 HEATER800.YOKE-115 80×80×725 36,10 HEATER800.YOKE-145 100×100×725 56,4 ✓ ✓ im Lieferumfang optional erhältlich 18 | TPI 282 Schaeffler... -
Seite 19: Heater1600-Basic Und Heater1600-Smart
Zubehör|4 4.1.12 HEATER1600-BASIC und HEATER1600-SMART | e17 Standjoche Bestellbezeichnung Abmessungen Masse min. Bohrungs- Liefer- durchmesser umfang HEATER1600.YOKE-85 60×60×1140 32,5 HEATER1600.YOKE-115 80×80×1140 56,76 HEATER1600.YOKE-145 100×100×1140 88,69 HEATER1600.YOKE-215 150×150×1140 199,56 ✓ ✓ im Lieferumfang optional erhältlich Schaeffler TPI 282 | 19... -
Seite 20: Hilfsmittel
Geeignete Hilfsmittel tragen erheblich zum sicheren thermischen Einbau von Wälzlagern bei. 5.1 Hebemittel für Standjoche | Die Standjoche bei den Anwärmgeräten HEATER800 und HEATER1600 müssen mit einem geeigneten Hebemittel angehoben werden. Schaeffler bietet geeignete Hebemittel an. q9 Hebemittel CRANE 001ACD15 e18 Hebemittel für Standjoche... -
Seite 21: Transport- Und Montagewerkzeug Bearing-Mate
Lager montiert. Die Stahlbänder dehnen sich gleichmäßig mit dem Lager aus. Ihre optimale Spannung bleibt erhalten. Der Lieferumfang besteht aus dem Werkzeug, Fett und kurzen Haltebügeln. q11 Lieferumfang BEARING-MATE 001ACC9F BEARING-MATE kurze Haltebügel (2×) Mehrzweckfett 20-g-Tube Arcanol Multi2 Schaeffler TPI 282 | 21... - Seite 22 BEARING-MATE850-1050 1050 Zubehör und Ersatzteile sind lieferbar. e21 Zubehör Beschreibung Bestellbezeichnung lange Haltebügel gegen Verkippen der Innenringe von BEARING-MATE.LOCKBAR270 Pendellagern, 2 Stück e22 Ersatzteile Beschreibung Bestellbezeichnung kurze Haltebügel gegen Verkippen der Innenringe von BEARING-MATE.LOCKBAR170 Pendellagern, 2 Stück Ersatzteile-Kit BEARING-MATE.SERVICE-KIT 22 | TPI 282 Schaeffler...
-
Seite 23: Produkttabellen
Cert. Zertifizierung Innendurchmesser Außendurchmesser max. Innendurchmesser wenn Werkstück in horizontaler Position max. Innendurchmesser wenn Werkstück in vertikaler Position Höhe Höhe mit Rädern Stromstärke Länge Masse Masse des Werkstücks Leistung max. Anwärmzeit °C oder °F max. Temperatur Spannung Schaeffler TPI 282 | 23... -
Seite 24: Heater-Basic, Heater-Smart
6|Produkttabellen 6.2 HEATER-BASIC, HEATER-SMART | HEATER20 HEATER50 … HEATER200 Bestellbezeichnung Bestellnummer Kurzzeichen HEATER20-BASIC-240V-US 4200250-C-US BLF200 50 … 60 5 – HEATER20-BASIC-120V-US 4200150-C-US BLF200 50 … 60 10 – HEATER20-BASIC-230V 4200250-CE BLF200 50 … 60 10 – HEATER20-BASIC-230V-UK 4200250-UK BLF200 50 …... - Seite 25 +464 CE, UKCA +240 +464 +240 +464 CE, UKCA +240 +464 +240 +464 CE, UKCA +240 +464 +240 +464 CE, UKCA +240 +464 CE, UKCA +240 +464 CE, UKCA +240 +464 CE, UKCA +240 +464 +240 +464 Schaeffler TPI 282 | 25...
- Seite 26 6|Produkttabellen 6.2 HEATER-BASIC, HEATER-SMART HEATER20 HEATER50 … HEATER200 Bestellbezeichnung Bestellnummer Kurzzeichen HEATER400-BASIC-600V-US 4205610-C-US BLF205 50 … 60 20 1214 – HEATER400-SMART-500V 4305510-CE SLF305 50 … 60 24 1214 – HEATER400-SMART-450V 4305710-CE SLF305 50 … 60 25 1214 – HEATER400-SMART-400V 4305410-CE SLF305 50 …...
- Seite 27 1600 CE, UKCA +240 +464 1700 1600 +240 +464 1700 1600 CE, UKCA +240 +464 1700 1600 +240 +464 1700 1600 CE, UKCA +240 +464 1700 1600 +240 +464 1700 1600 CE, UKCA +240 +464 1700 1600 Schaeffler TPI 282 | 27...
- Seite 28 Schaeffler Technologies AG & Co. KG Georg-Schäfer-Straße 30 Alle Angaben wurden von uns sorgfältig erstellt 97421 Schweinfurt und geprüft, jedoch können wir keine vollständige Deutschland Fehlerfreiheit garantieren. Korrekturen bleiben vorbehalten. Bitte prüfen Sie daher stets, ob www.schaeffler.de/services aktuellere Informationen oder Änderungshinweise verfügbar sind.
