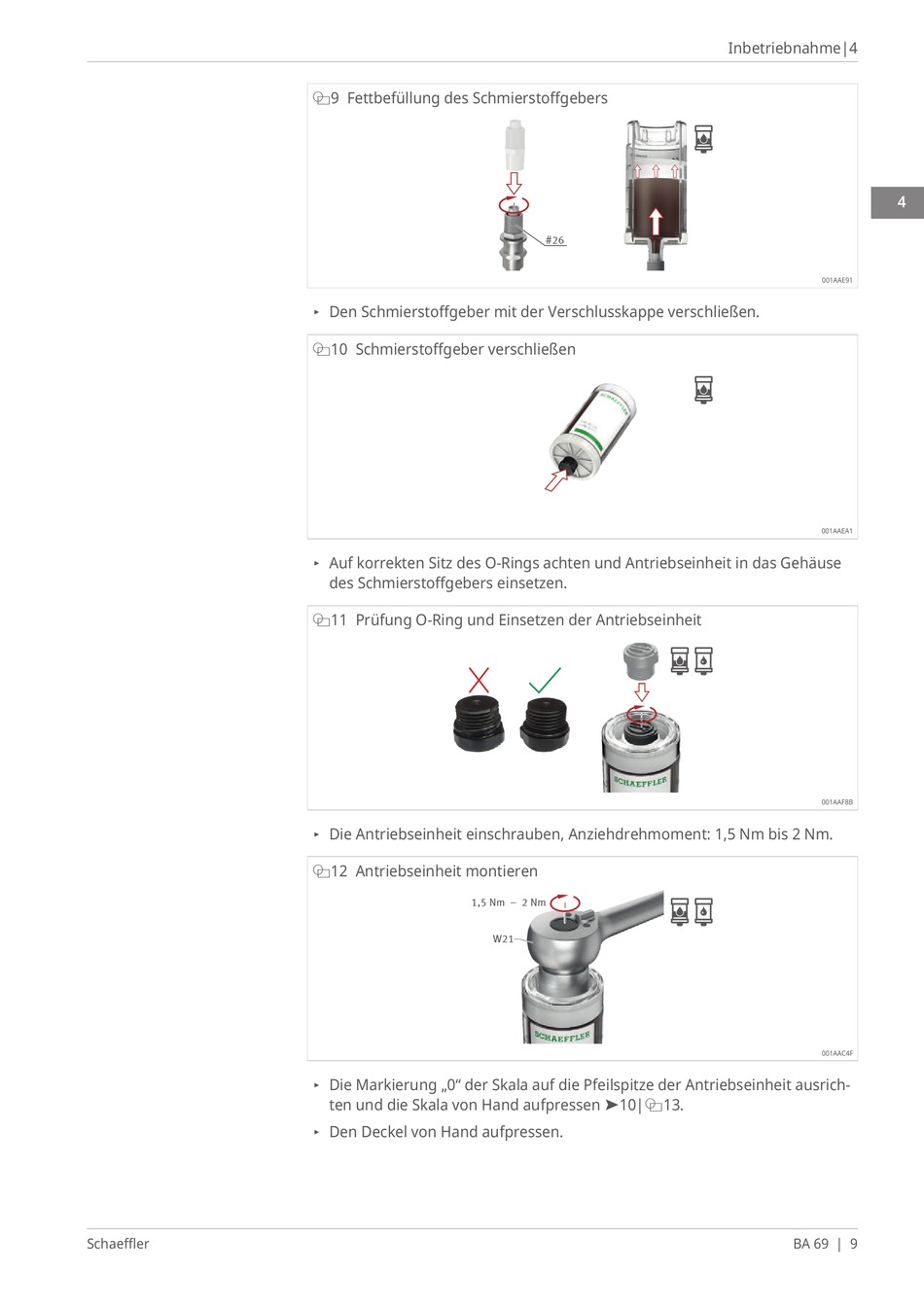

q9 Fettbefüllung des Schmierstoffgebers
▸ Den Schmierstoffgeber mit der Verschlusskappe verschließen.
q10 Schmierstoffgeber verschließen
▸ Auf korrekten Sitz des O-Rings achten und Antriebseinheit in das Gehäuse
des Schmierstoffgebers einsetzen.
q11 Prüfung O-Ring und Einsetzen der Antriebseinheit
▸ Die Antriebseinheit einschrauben, Anziehdrehmoment: 1,5 Nm bis 2 Nm.
q12 Antriebseinheit montieren
1,5 Nm − 2 Nm
▸ Die Markierung „0" der Skala auf die Pfeilspitze der Antriebseinheit ausrich-
ten und die Skala von Hand aufpressen u10|q13.
▸ Den Deckel von Hand aufpressen.
#26
W21
Inbetriebnahme|4
4
