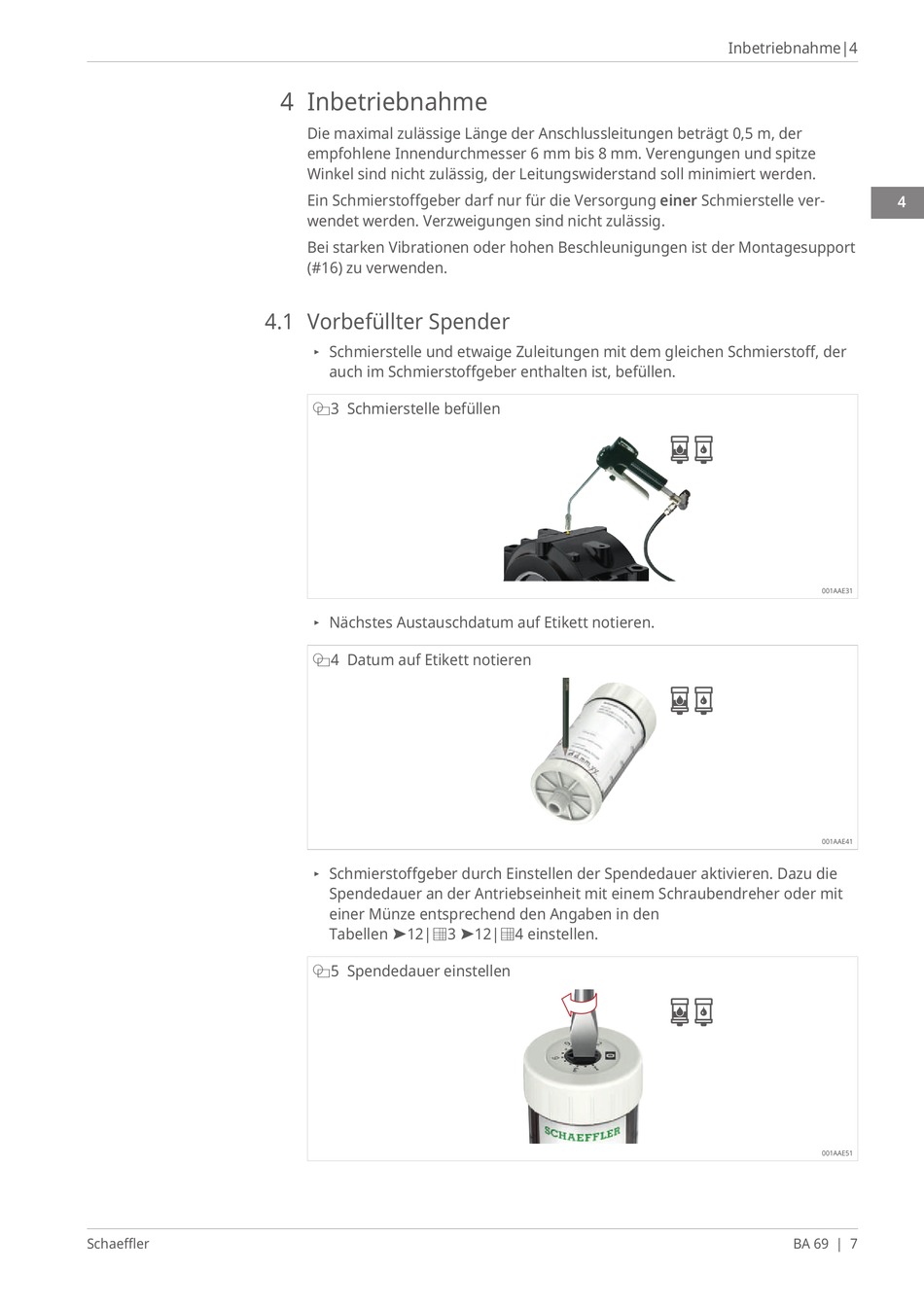

4 Inbetriebnahme

Die maximal zulässige Länge der Anschlussleitungen beträgt 0,5 m, der
empfohlene Innendurchmesser 6 mm bis 8 mm. Verengungen und spitze
Winkel sind nicht zulässig, der Leitungswiderstand soll minimiert werden.
Ein Schmierstoffgeber darf nur für die Versorgung einer Schmierstelle ver-
wendet werden. Verzweigungen sind nicht zulässig.
Bei starken Vibrationen oder hohen Beschleunigungen ist der Montagesupport
(#16) zu verwenden.
4.1 Vorbefüllter Spender
▸ Schmierstelle und etwaige Zuleitungen mit dem gleichen Schmierstoff, der
auch im Schmierstoffgeber enthalten ist, befüllen.
q3 Schmierstelle befüllen
▸ Nächstes Austauschdatum auf Etikett notieren.
q4 Datum auf Etikett notieren
▸ Schmierstoffgeber durch Einstellen der Spendedauer aktivieren. Dazu die
Spendedauer an der Antriebseinheit mit einem Schraubendreher oder mit
einer Münze entsprechend den Angaben in den
Tabellen u12|e3 u12|e4 einstellen.
q5 Spendedauer einstellen
| 4
|
Inbetriebnahme|4
4
001AAE31
001AAE41
001AAE51
BA 69 | 7
