#31
#32
63,5 15,5
1
53 G /
4
13,5
#33
102 15,5
1
53 G
13,5

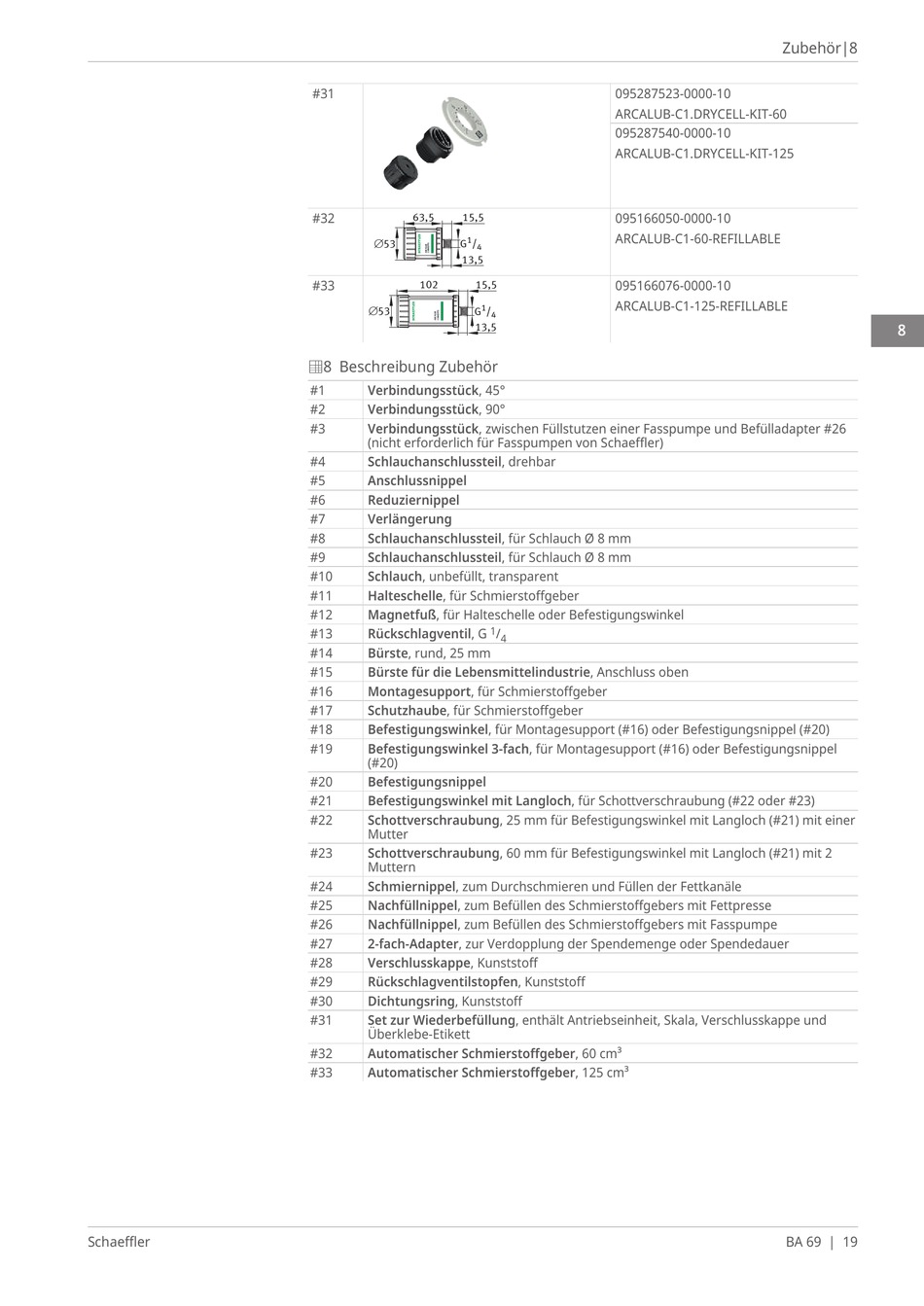

e8 Beschreibung Zubehör
#1 Verbindungsstück, 45°
#2 Verbindungsstück, 90°
#3 Verbindungsstück, zwischen Füllstutzen einer Fasspumpe und Befülladapter #26
(nicht erforderlich für Fasspumpen von Schaeffler)
#4 Schlauchanschlussteil, drehbar
#5 Anschlussnippel
#6 Reduziernippel
#7 Verlängerung
#8 Schlauchanschlussteil, für Schlauch Ø 8 mm
#9 Schlauchanschlussteil, für Schlauch Ø 8 mm
#10 Schlauch, unbefüllt, transparent
#11 Halteschelle, für Schmierstoffgeber
#12 Magnetfuß, für Halteschelle oder Befestigungswinkel
#13 Rückschlagventil, G
#14 Bürste, rund, 25 mm
#15 Bürste für die Lebensmittelindustrie, Anschluss oben
#16 Montagesupport, für Schmierstoffgeber
#17 Schutzhaube, für Schmierstoffgeber
#18 Befestigungswinkel, für Montagesupport (#16) oder Befestigungsnippel (#20)
#19 Befestigungswinkel 3-fach, für Montagesupport (#16) oder Befestigungsnippel
(#20)
#20 Befestigungsnippel
#21 Befestigungswinkel mit Langloch, für Schottverschraubung (#22 oder #23)
#22 Schottverschraubung, 25 mm für Befestigungswinkel mit Langloch (#21) mit einer
Mutter
#23 Schottverschraubung, 60 mm für Befestigungswinkel mit Langloch (#21) mit 2
Muttern
#24 Schmiernippel, zum Durchschmieren und Füllen der Fettkanäle
#25 Nachfüllnippel, zum Befüllen des Schmierstoffgebers mit Fettpresse
#26 Nachfüllnippel, zum Befüllen des Schmierstoffgebers mit Fasspumpe
#27 2-fach-Adapter, zur Verdopplung der Spendemenge oder Spendedauer
#28 Verschlusskappe, Kunststoff
#29 Rückschlagventilstopfen, Kunststoff
#30 Dichtungsring, Kunststoff
#31 Set zur Wiederbefüllung, enthält Antriebseinheit, Skala, Verschlusskappe und
Überklebe-Etikett
#32 Automatischer Schmierstoffgeber, 60 cm³
#33 Automatischer Schmierstoffgeber, 125 cm³
095287523-0000-10
ARCALUB-C1.DRYCELL-KIT‑60
095287540-0000-10
ARCALUB-C1.DRYCELL-KIT‑125
095166050-0000-10
ARCALUB-C1-60-REFILLABLE
095166076-0000-10
ARCALUB-C1-125-REFILLABLE
/
4
1
/
4
Zubehör|8
