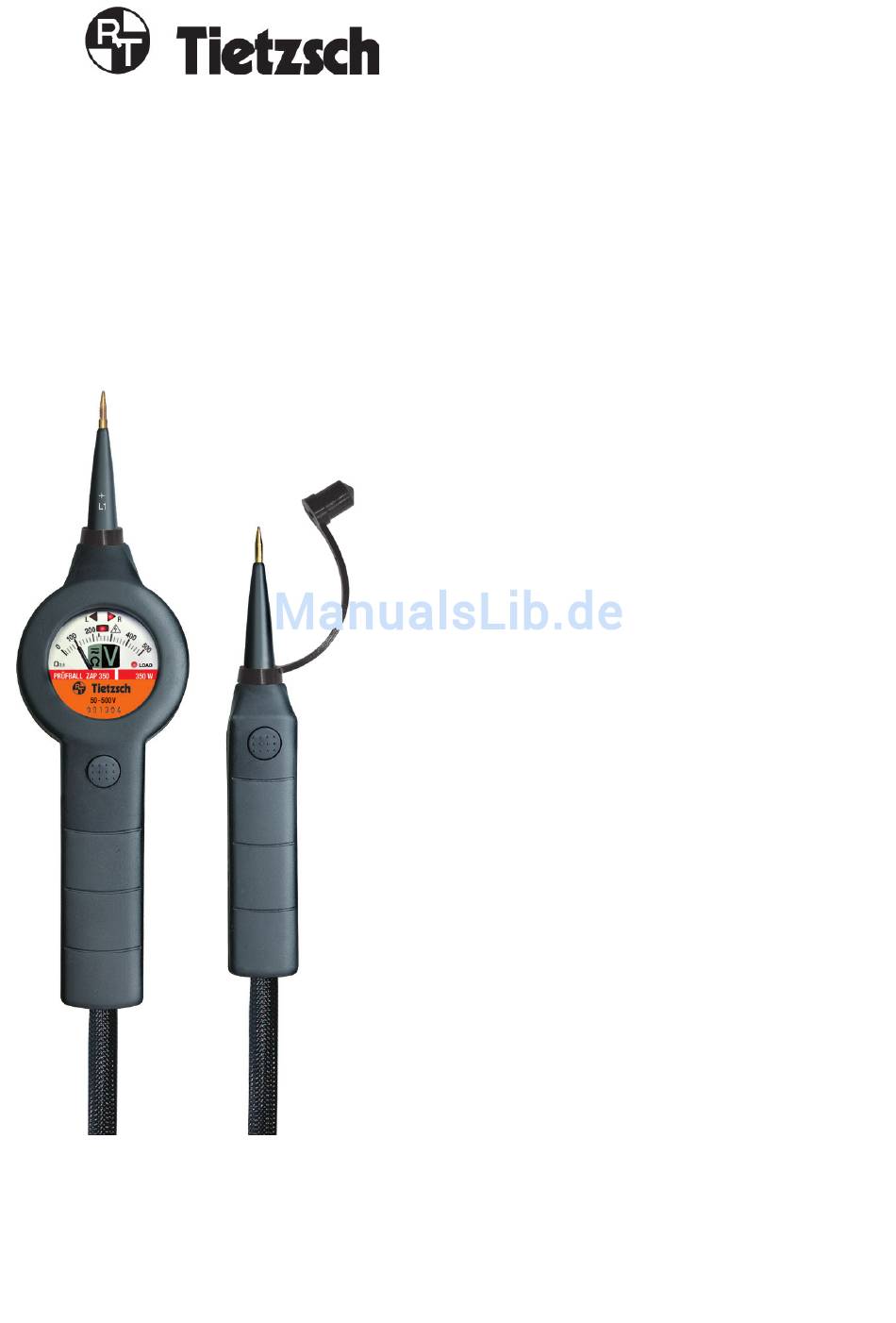

Bedienungsanleitung
User Instructions

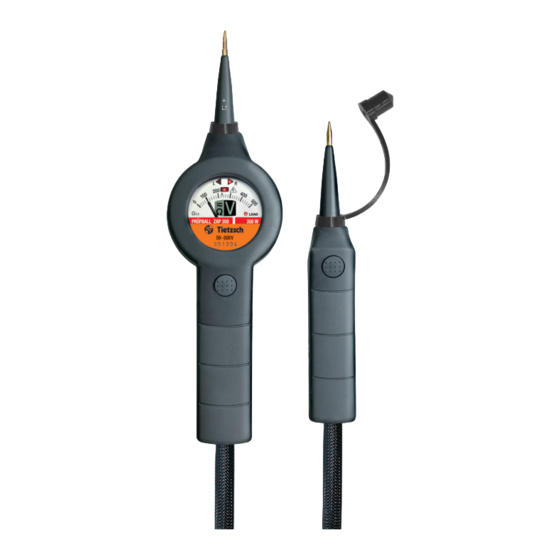

Prüfball ZAP 350
Zähleranlaufprüfer 350 W
Electricity Meter Tester 350 W
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
ZAP_BA_04-2016
Werbung
Verwandte Anleitungen für Tietzsch ZAP 350
Inhaltszusammenfassung für Tietzsch ZAP 350
- Seite 1 Bedienungsanleitung User Instructions Prüfball ZAP 350 Zähleranlaufprüfer 350 W Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de ZAP_BA_04-2016...
- Seite 2 Erholzeit nach Prüfung mit höchster Nennspannung Gerät zum Arbeiten unter Spannung Taster (geschaltet) Drehspulmesswerk, Genauigkeitsklasse Dieses Gerät muss gemäß den geltenden Richtlinien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden . Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...
- Seite 3 Last LED Nennspannungs- bereich Seriennummer 1. Anwendung Der Prüfball ZAP 350 ist ein Zähleranlaufprüfer auf Basis eines zweipoligen Spannungsprüfers nach EN 61243-3. Mit dem ZAP können Sie innerhalb des auf dem Typenschild angegebenen Nennspan- nungsbereichs Gleich- und Wechselspannungen so- wie Phase, Drehfeldrichtung und Durchgang prüfen.
- Seite 4 Die maximal zulässige Einschaltdauer des Prüfballs beträgt 120 s. Die Lastzuschaltung schaltet sich nach ca. 40 s automatisch ab. Nur sachkundige Personen dürfen Arbeiten mit diesem Produkt duchführen. Der Benutzer muss mit den Gefahren der Spannungsmessung und den Einhaltungen der Vorsichtsmaßnahmen und dem ordnungsgemäßen Gebrauch des Span- nungsprüfers vertraut sein.
- Seite 5 3. Inbetriebnahme und Funktionsprüfung Der Prüfball ist sofort nach Abnehmen der Schutz- kappen betriebsbereit. Nach Verwendung des Gerätes sind die Schutzkap- pen wieder aufzustecken, damit der Akku durch Kontakt beider Elektroden nicht entladen wird und Verletzungen vermieden werden. Achtung! Nach EN 50110-1 müssen Spannungsprüfer mindestens unmittelbar vor und nach Möglichkeit auch nach Gebrauch überprüft werden.
- Seite 6 Gebrauch nicht aufgewickelt, verknotet oder um den Hals gehängt sein. Zähleranlauf prüfen Der Prüfball ZAP 350 ist durch seine hohe zuschalt- bare Leistung zum schnellen Anlauftest bei der Inbetriebnahme von Stromzählern geeignet: - Prüfen Sie hierzu die Spannung zwischen Phase und Neutralleiter.
- Seite 7 RCD Schnelltest Durch die zugeschaltete Last können RCDs (Fi-Schutz- einrichtungen) bis 1,5 A bei 230 V ausgelöst werden: - Prüfen Sie hierzu die Spannung zwischen Phase und Schutzleiter (Erde). Die Anzeige zeigt ca. 230 V - Betätigen Sie beide Taster - Der RCD löst aus und die Skala zeigt 0 V Prüfen auf Störspannung Durch die zugeschaltete Last können induktive und...
- Seite 8 4.4.1 Phasenprüfung Die Ermittlung des Außenleiters erfolgt durch An- legen der mit „+ L1“ gekennzeichneten Prüf- elektrode an den Leiter. Leuchtet die rote -LED so ist der Leiter span- nungsführend. Achtung! Einpolige Prüfungen sind nicht für die Festellung der Spannungsfreiheit geeignet. 4.4.2 Prüfen der Drehfeldrichtung Hinweis: Drehfeldrichtungsprüfungen können mit gedrückten oder ungedrückten Tastern durchge-...
- Seite 9 Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funktionstests nach Abschnitt 3. oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an: service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller (Adresse siehe Seite 1). 8. Eingeschränkte Garantie- und Haftungsbeschränkung...
- Seite 10 9. Technische Daten ZAP 350 Typ/Nennspannung: 50 ... 500 V AC/DC ± 2,5 % Nennfrequenz: DC/15... 500 Hz Eingangswiderstand: direkt: 195 kΩ bei 500 V geschaltet: 150 Ω 245 kΩ bei 50V geschaltet: 150 Ω bei 50 V Strom Scheitelwert I direkt: <...
- Seite 11 10. Zubehör Allgemeine Hinweise Der Prüfball ZAP ist an beiden Prüfelektroden mit einem Gewinde versehen. Hierfür darf nur Original- Zubehör aufgeschraubt werden, z. B. Freileitungsprüf- spitzen, Kabeleinstechspitzen, Stiftspitzen, Adapter etc. Achtung! Die Verbindung zwischen Prüfspitze und Span- nungsprüfer ist jeweils zu kontrollieren! Überprüfen Sie die Funktion an einer bekannten Spannungs- quelle oder mit dem Durchgangstest.
-
Seite 12: Erhältliches Zubehör
Erhältliches Zubehör Art.Nr. Beschreibung 81020 SPB-S500 Verlängerungsspitze 500 mm, isoliertes Edelstahlrohr, 1000 V 81022 SPB-S600 Verlängerungsspitze 600 mm, isoliertes Edelstahlrohr, 1000 V 81028 SPB-S900 Verlängerungsspitze 900 mm, GFK, 1000 V 81021 SPB-S20-A Einstechspitze für Erdkabel, 1000 V 81023 SPB-S70 Stiftspitze, flexibler Stift 3 x 63 mm, CAT IV 600 V / CAT III 1000 V 81029... - Seite 13 User Instructions Prüfball ZAP 350 Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Phone +49 2333-75989 +49 2333-75257 E-Mail: info@tietzsch.de www.tietzsch.de ZAP_BA_04-2016...
- Seite 14 Recovery time after tests with highest nominal voltage Device for live working Push-button moving-coil instrument, accuracy class This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices.
- Seite 15 Type Norminal voltage range Serial number 1. Application The Prüfball ZAP 350 is a electricity meter tester based on a two-pole voltage tester in accordance with EN/IEC 61243-3. You can use the Prüfball ZAP to measure d.c. and a.c. voltages within the nominal voltage range, specified on the type plate.
- Seite 16 The maximum on-time of the Prüfball SPB is 120 seconds. The additional load shuts down automatically after about 40 seconds. Only qualified persons may carry out work with these device. The user needs to be farmiliar with the risks for measuring voltage and compliance with safety regulations and the proper use of the voltage detector.
- Seite 17 3. Putting into operation The Prüfball is ready for operation when the protec- tive caps have been removed. After the device has been used, attach the protective caps to prevent injuries and discharge of the accu when connecting both electrodes. Attention! In accordance with EN 50110-1 voltage testers must be checked if they function correctly, briefly before...
- Seite 18 Do not bend, wind up, knot or put it around your neck. Testing electricity meters Due to his big additional load the Prüfball ZAP 350 is suitable to perform quick start-up test during the installation of electricity meters: - Test the voltage between phase and neutral.
- Seite 19 RCD quick test With the additional load RCDs (residual current- operated protective device) up to 1,5 A at 230 V can be activated: - Test the voltage between phase and protective conductor (ground). The tester shows 230 V. - Press both pushbuttons - The RCD (residual current-operated protective device) will be activated and 0 V is indicated on the scale.
- Seite 20 4.4.1 Phase test Determination of the phase conductor occurs by applying the test electrode “+L1” to the conductor. The conductor is live when the red -LED lights up. Attention! Single pole tests are not suitable for identification the present of voltage. 4.4.2 Testing phase sequence Note: Phase sequence test can be performed with or without activating the push-buttons.
- Seite 21 In case of damages on the device or failure of the function test according to section 3 or for detailed inspection/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
- Seite 22 Nominal voltage range: ZAP 350: 50...500 V AC/DC ± 2,5 % Nominal frequency range: DC/15... 500 Hz Input resistance direct: 195 kΩ at 500 V switched: 150 Ω 245 kΩ at 50V switched: 150 Ω at 50 V Current peak value I direct: <...
- Seite 23 General information The Prüfball ZAP is provided with a thread on both test electrodes. You may only use original accessories from the manufacturer, e.g. test probes for overhead lines, insertion prods, pin prods, adapters etc. Attention! The connection between test probe and voltage tester has to be controlled in each case! Check function at a known voltage source or by continuity test.
-
Seite 24: Available Accessories
Available accessories Art.no. Type Description 81020 SPB-S500 Extension 500 mm, isulated stainless steel tube, 1000 V 81022 SPB-S600 Extension 600 mm, isulated stainless steel tube, 1000 V 81028 SPB-S900 Extension 900 mm, GRP tube, 1000 V 81021 SPB-S20-A Insertion prod for under- ground cables, 1000 V 81023 SPB-S70...
