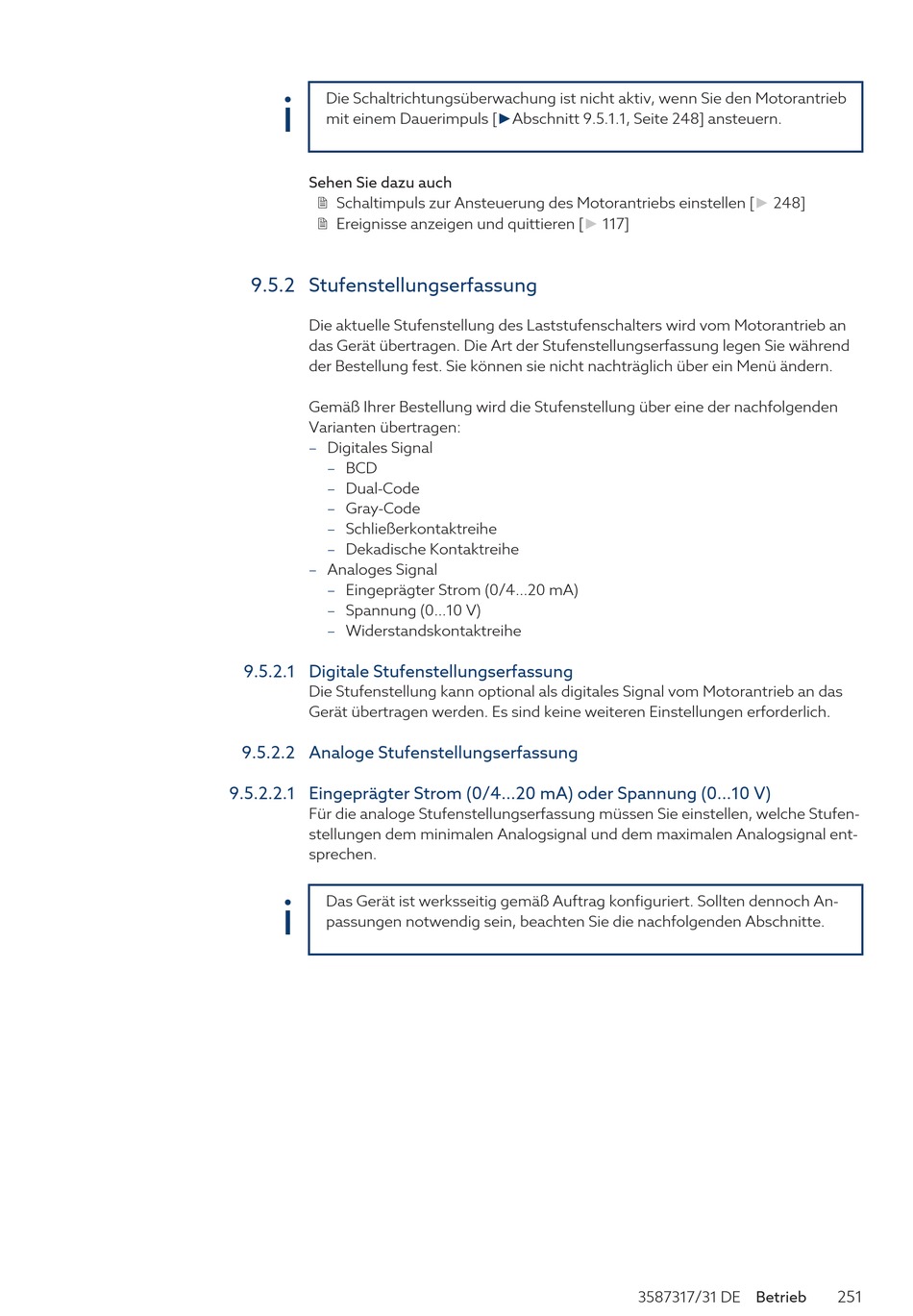

Die Schaltrichtungsüberwachung ist nicht aktiv, wenn Sie den Motorantrieb
i
mit einem Dauerimpuls [►Abschnitt 9.5.1.1, Seite 248] ansteuern.
Sehen Sie dazu auch
2 Schaltimpuls zur Ansteuerung des Motorantriebs einstellen [► 248]
2 Ereignisse anzeigen und quittieren [► 117]
9.5.2 Stufenstellungserfassung
Die aktuelle Stufenstellung des Laststufenschalters wird vom Motorantrieb an
das Gerät übertragen. Die Art der Stufenstellungserfassung legen Sie während
der Bestellung fest. Sie können sie nicht nachträglich über ein Menü ändern.
Gemäß Ihrer Bestellung wird die Stufenstellung über eine der nachfolgenden
Varianten übertragen:
– Digitales Signal
– BCD
– Dual-Code
– Gray-Code
– Schließerkontaktreihe
– Dekadische Kontaktreihe
– Analoges Signal
– Eingeprägter Strom (0/4...20 mA)
– Spannung (0...10 V)
– Widerstandskontaktreihe
9.5.2.1 Digitale Stufenstellungserfassung
Die Stufenstellung kann optional als digitales Signal vom Motorantrieb an das
Gerät übertragen werden. Es sind keine weiteren Einstellungen erforderlich.
9.5.2.2 Analoge Stufenstellungserfassung
9.5.2.2.1 Eingeprägter Strom (0/4...20 mA) oder Spannung (0...10 V)
Für die analoge Stufenstellungserfassung müssen Sie einstellen, welche Stufen-
stellungen dem minimalen Analogsignal und dem maximalen Analogsignal ent-
sprechen.
Das Gerät ist werksseitig gemäß Auftrag konfiguriert. Sollten dennoch An-
i
passungen notwendig sein, beachten Sie die nachfolgenden Abschnitte.
