MR TAPCON Betriebsanleitung Seite 25

Blindleistungsregelung (optional)
Wenn Sie die optionale Funktion Blindleistungsregelung verwenden und den
Regelmodus Blindleistung aktivieren, dann zeigt Ihnen der Hauptbildschirm die
Messwerte und Regelparameter zur Blindleistungsregelung und ein entspre-
chendes Transformatorsymbol.

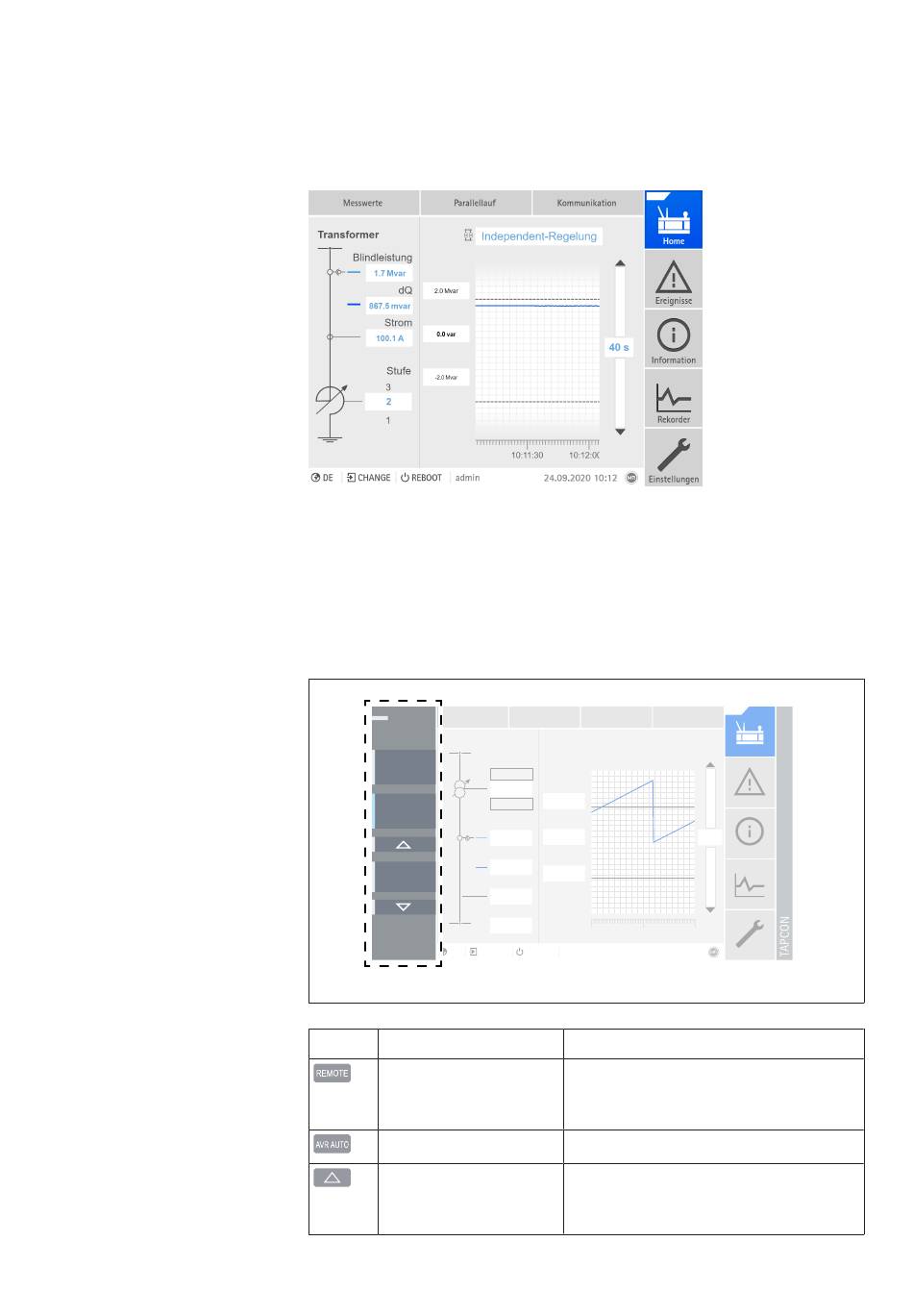

Abbildung 12: Home
4.6.3 Zusätzliche Bedienelemente und Anzeigeelemente bei Ver-
wendung des Touchpanels MControl (optional)
Wenn Sie das Gerät mit dem optional erhältlichen Touchpanel MControl ver-
wenden, werden Ihnen am linken Bildschirmrand zusätzliche Bedienelemente
und Anzeigeelemente angezeigt
AVR STATUS
REMOTE
AVR AUTO
AVR MANUAL
Abbildung 13: Zusätzliche Bedienelemente und Anzeigeelemente
Status LED Status
Taste REMOTE
1)
Taste AVR AUTO
Taste HÖHER
Messwerte Regelparameter Parallellauf
Transformator
Stufenstellung
16
15
24.5 kV
14
Spannung
24.3 kV 24.0 kV
dU
1.3 %
23.5 kV
Strom
198.0 A
Leistungsfaktor
0.98
08:08:16
DE CHANGE REBOOT admin
Statusanzeige
Betriebsart wählen:
– An: REMOTE
– Aus: LOCAL
Automatikbetrieb aktivieren.
Steuerbefehl an den Motorantrieb senden, um
die Spannung zu erhöhen. Nur im Handbetrieb
möglich.
3587317/31 DE Produktbeschreibung
Kommunikation
Home
Ereignisse
30 s
Information
Rekorder
08:08:46 08:09:16
03.02.2020 08:09
Einstellungen
