Installieren der SMA-Antenne – Position 3
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

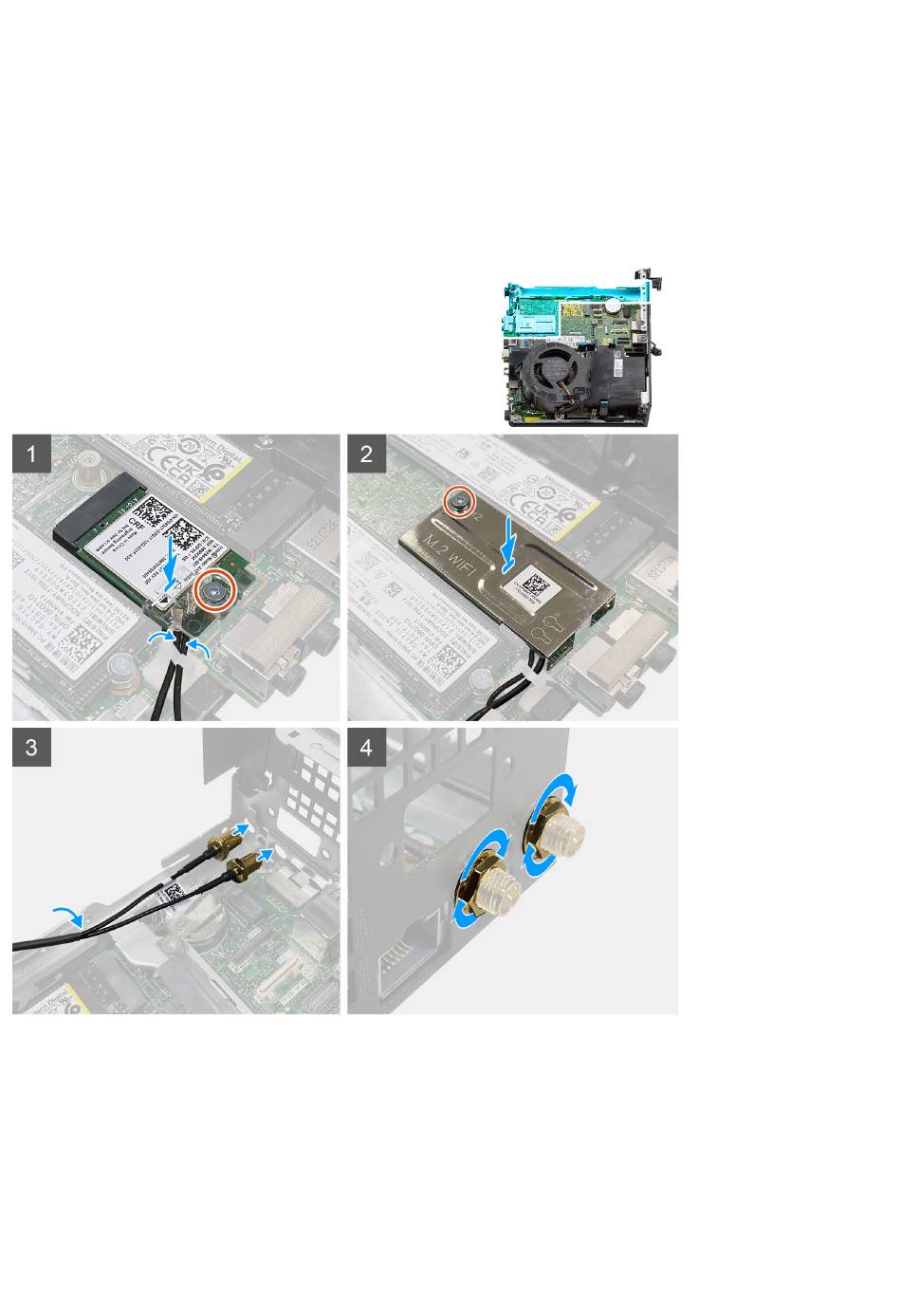

Die folgende Abbildung zeigt die Position der SMA-Antenne und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Führen Sie die internen Antennenkabel von Position 1 und Position 2 durch die Sicherungsklammer am Gehäuse.
2. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
3. Platzieren Sie die Wireless-Kartenhalterung, um die Antennenkabel zu befestigen.
4. Richten Sie die Kerbe der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes aus. Setzen Sie die Wireless-Karte in den
entsprechenden Anschluss auf der Systemplatine ein.
5. Bringen Sie die Schraube (M2x3.5) wieder an, mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt wird.
6. Richten Sie die Abdeckung der Wireless-Karte aus und platzieren Sie sie auf der Wireless-Karte.
