SATA-FFC-Modul

Entfernen des SATA-FFC-Moduls

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie den Prozessorlüfter.
4. Entfernen Sie die Festplatte.
Info über diese Aufgabe

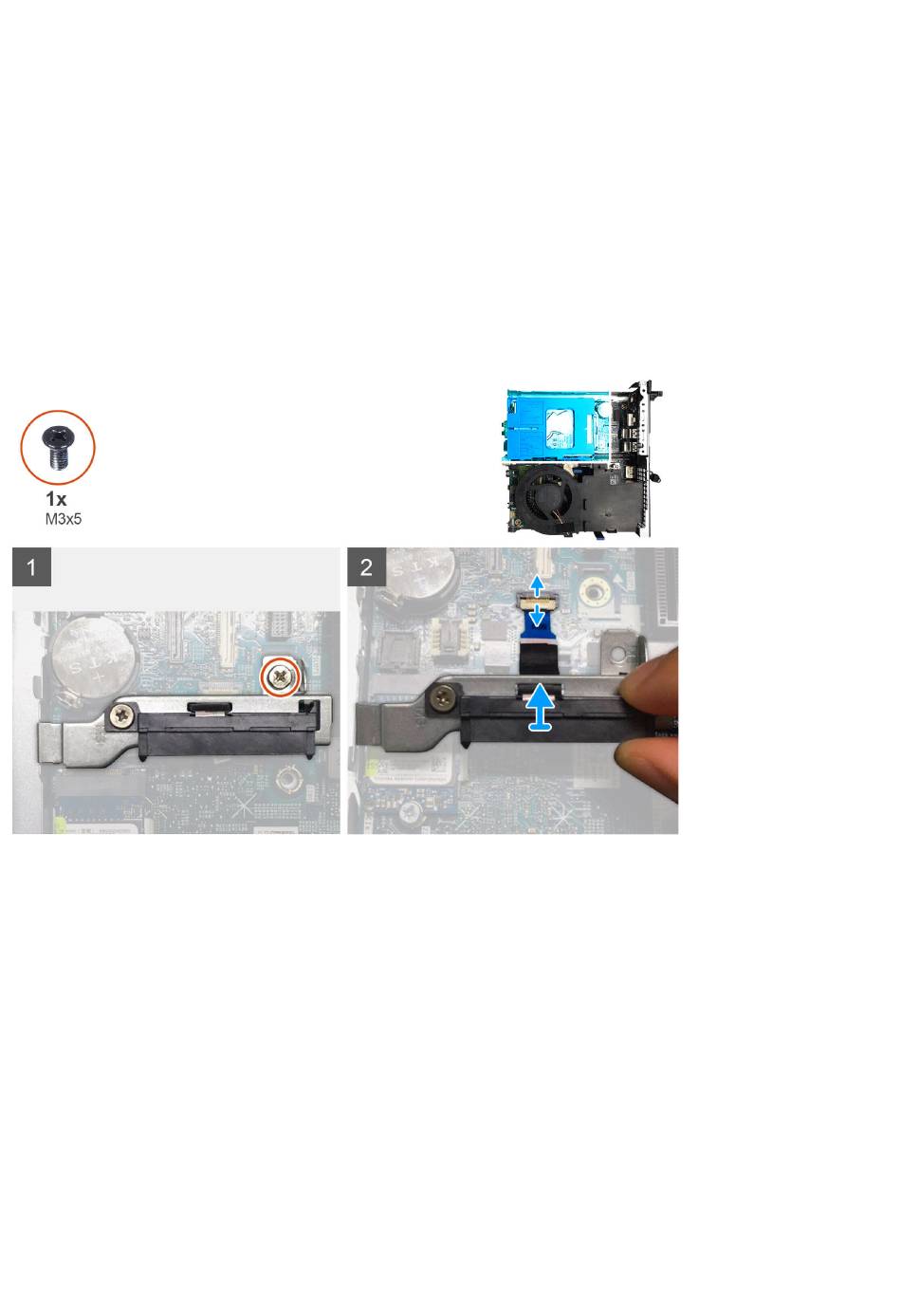

Die nachfolgenden Abbildungen zeigen die Position des SATA-FFC-Moduls und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die Schraube (M3x5), mit der das SATA-Interposer-Modul an der Systemplatine befestigt ist.
2. Öffnen Sie die Verriegelung und trennen Sie das SATA-FFC vom Anschluss auf der Systemplatine.
3. Heben Sie das SATA-FFC-Modul zusammen mit dem SATA-FFC aus dem Computer heraus.

Einsetzen des SATA-FFC-Moduls

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des SATA-FFC-Moduls und bieten eine visuelle Darstellung des Installationsverfahrens.
