Schritte

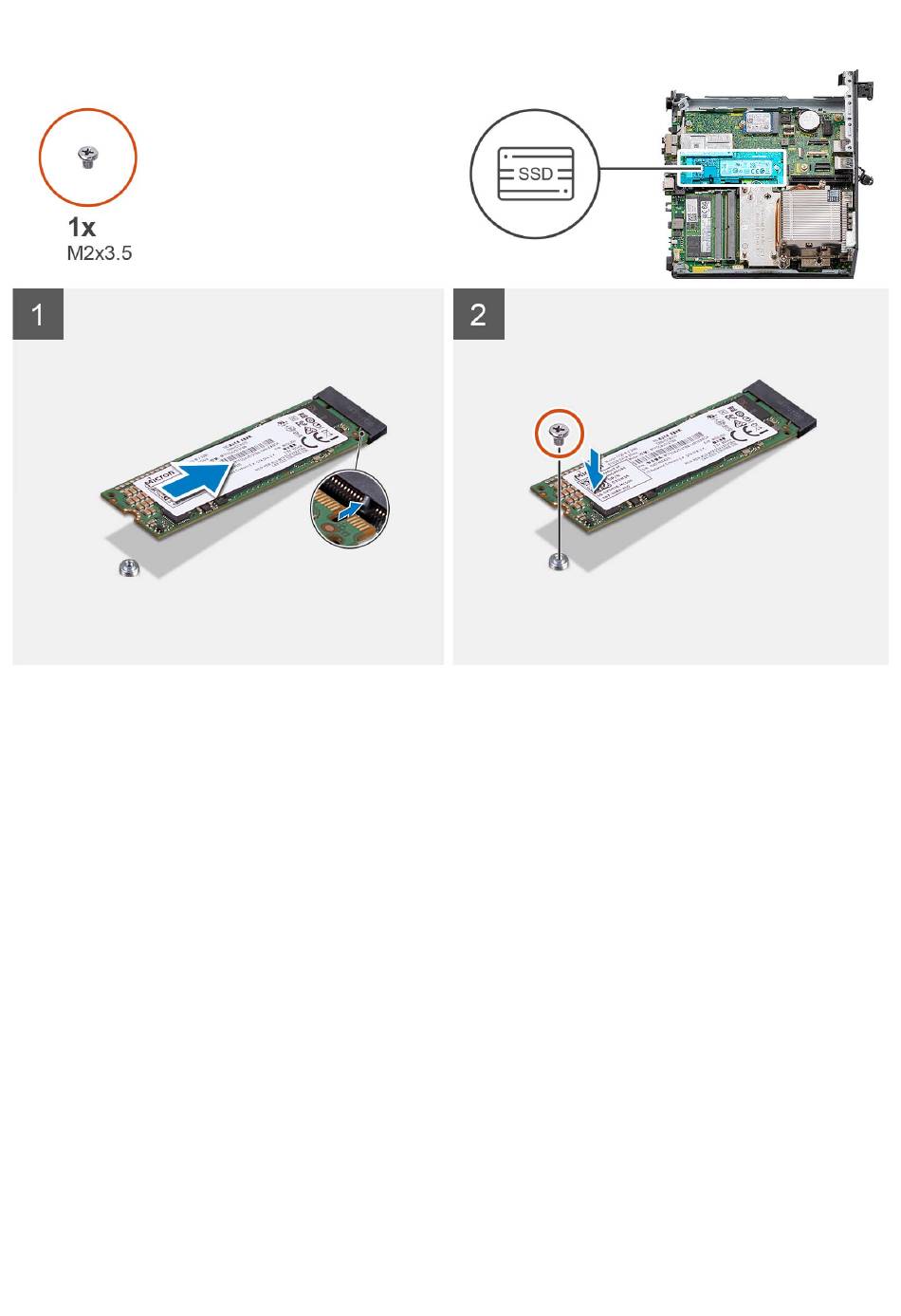

1. Richten Sie die Kerbe am 2280-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Hauptplatine aus.
2. Schieben Sie das 2280-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine.
3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des 2280-Solid-State-Laufwerks an der Hauptplatine wieder an.
Nächste Schritte
1. Installieren Sie die Festplattenbaugruppe.
2. Setzen Sie die Riser-Karte (optional)
3. Bauen Sie den Prozessorlüfter
4. Bringen Sie die Seitenabdeckung
5. Befolgen Sie die Anweisungen im Abschnitt

Erweiterungskarte

Entfernen der PCIe-Karte mit seriellem Anschluss

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die Seitenabdeckung.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Entfernen und Einbauen von Komponenten 45
