Einbauen Der Hauptplatine - Dell Precision 3260 Compact Servicehandbuch

Schritte
1. Entfernen Sie die einzelne Schraube (M3x4), mit der die Lautsprecherhalterung an der Hauptplatine befestigt ist.
2. Heben Sie die Lautsprecherhalterung an und entfernen Sie sie von der Hauptplatine.
3. Entfernen Sie die vier Schrauben (M3x4), mit denen die Hauptplatine am Gehäuse befestigt ist.
4. Entfernen Sie die drei Schrauben (M2x4), mit denen die Hauptplatine am Gehäuse befestigt ist.

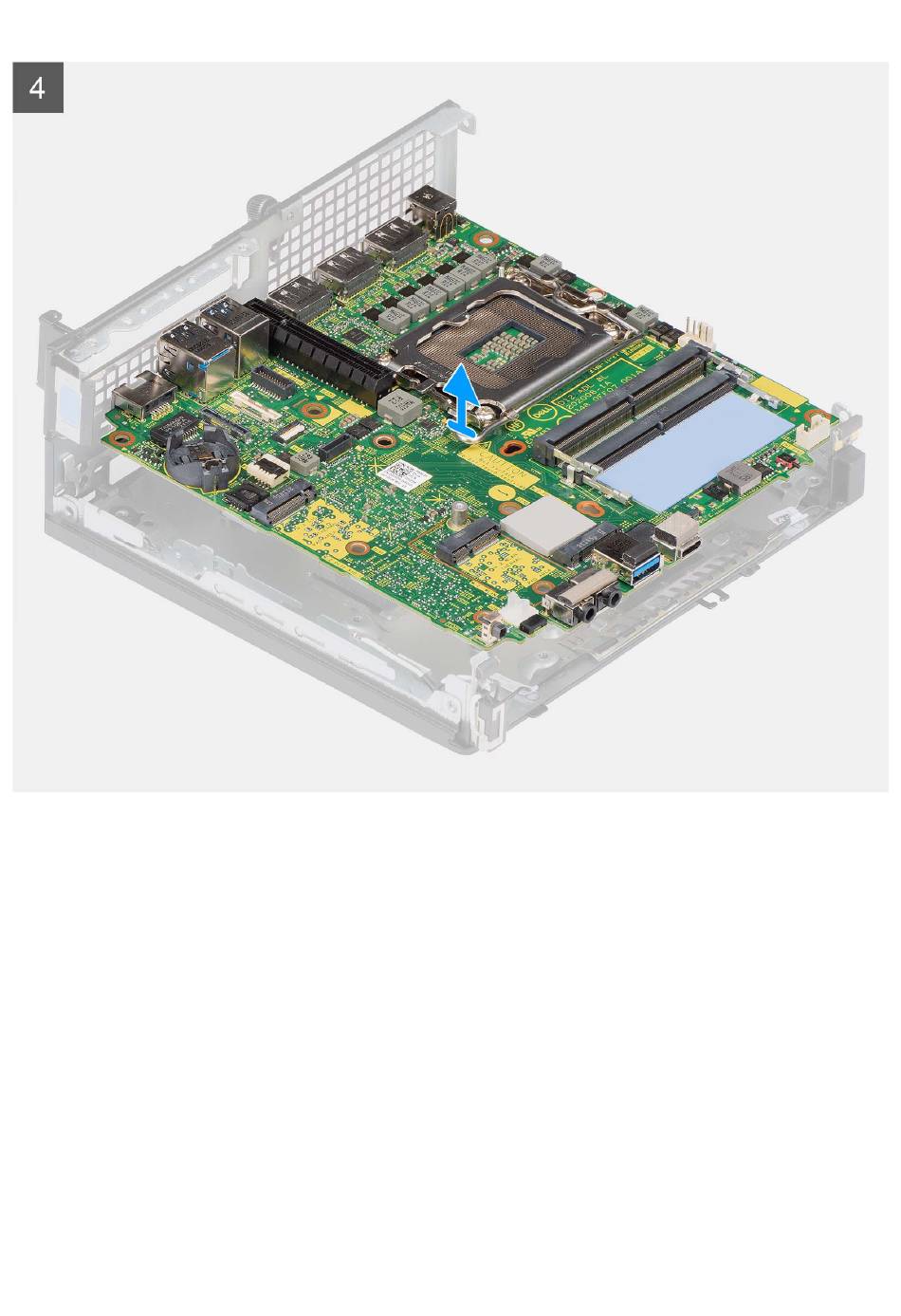

5. Schieben und heben Sie die Hauptplatine aus dem Gehäuse.

Einbauen der Hauptplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Anschlüsse auf der Hauptplatine.
Entfernen und Einbauen von Komponenten 65
