Installieren Der Grafikkarte - Dell Precision 3260 Compact Servicehandbuch

Info über diese Aufgabe

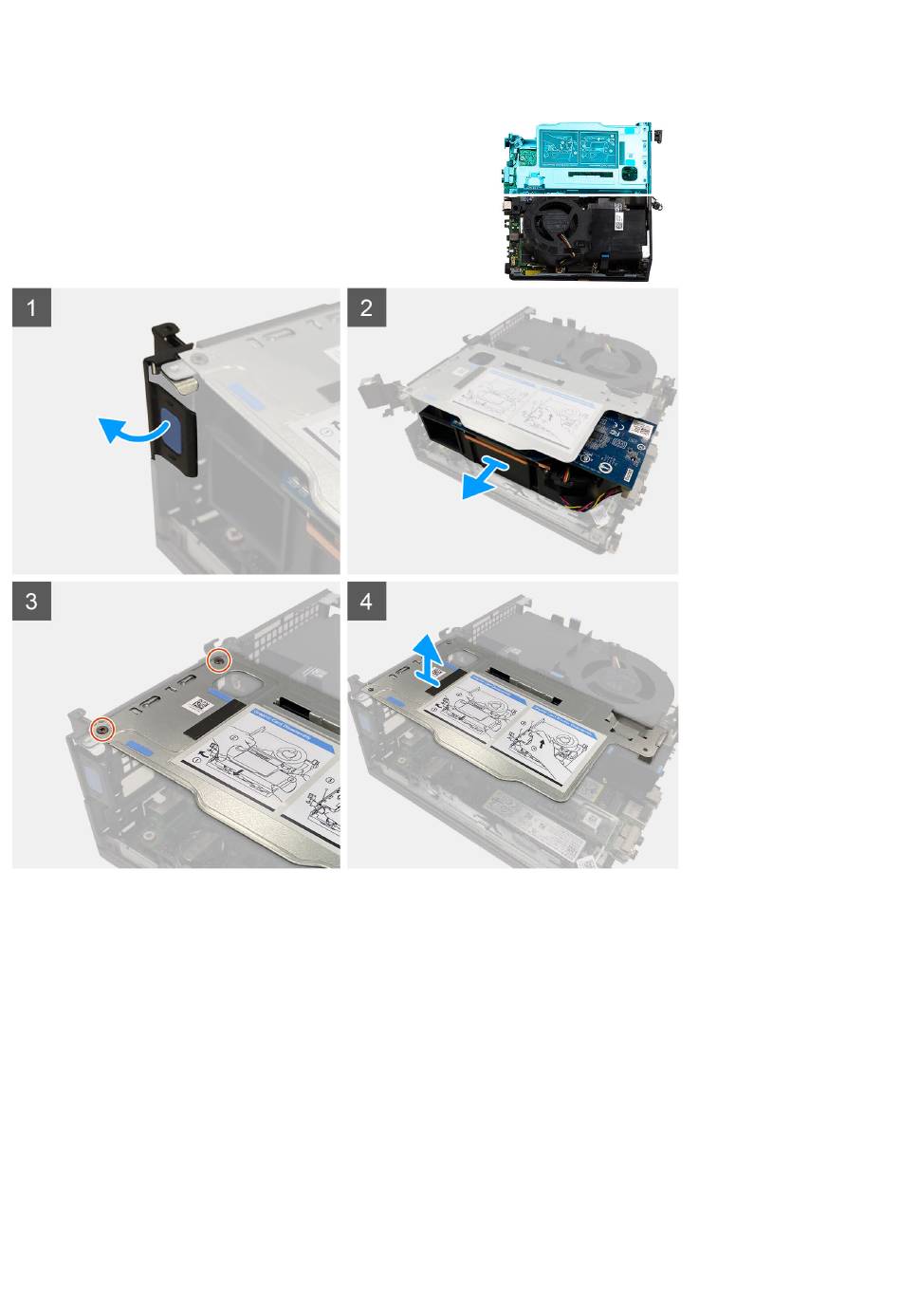

Die folgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
Schritte
1. Ziehen und öffnen Sie die PCI-Verriegelung.
2. Schieben Sie die Grafikkarte entlang der Kanten der Riser-Karte, um sie von der Riser-Karte zu lösen.
3. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Riser-Karte am Gehäuse befestigt ist.
4. Heben Sie die Riser-Karte aus dem Computer.

Installieren der Grafikkarte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Installationsverfahrens.
48 Entfernen und Einbauen von Komponenten
