3. Entfernen Sie die Festplattenbaugruppe
4. Entfernen Sie die Riser-Karte
Info über diese Aufgabe

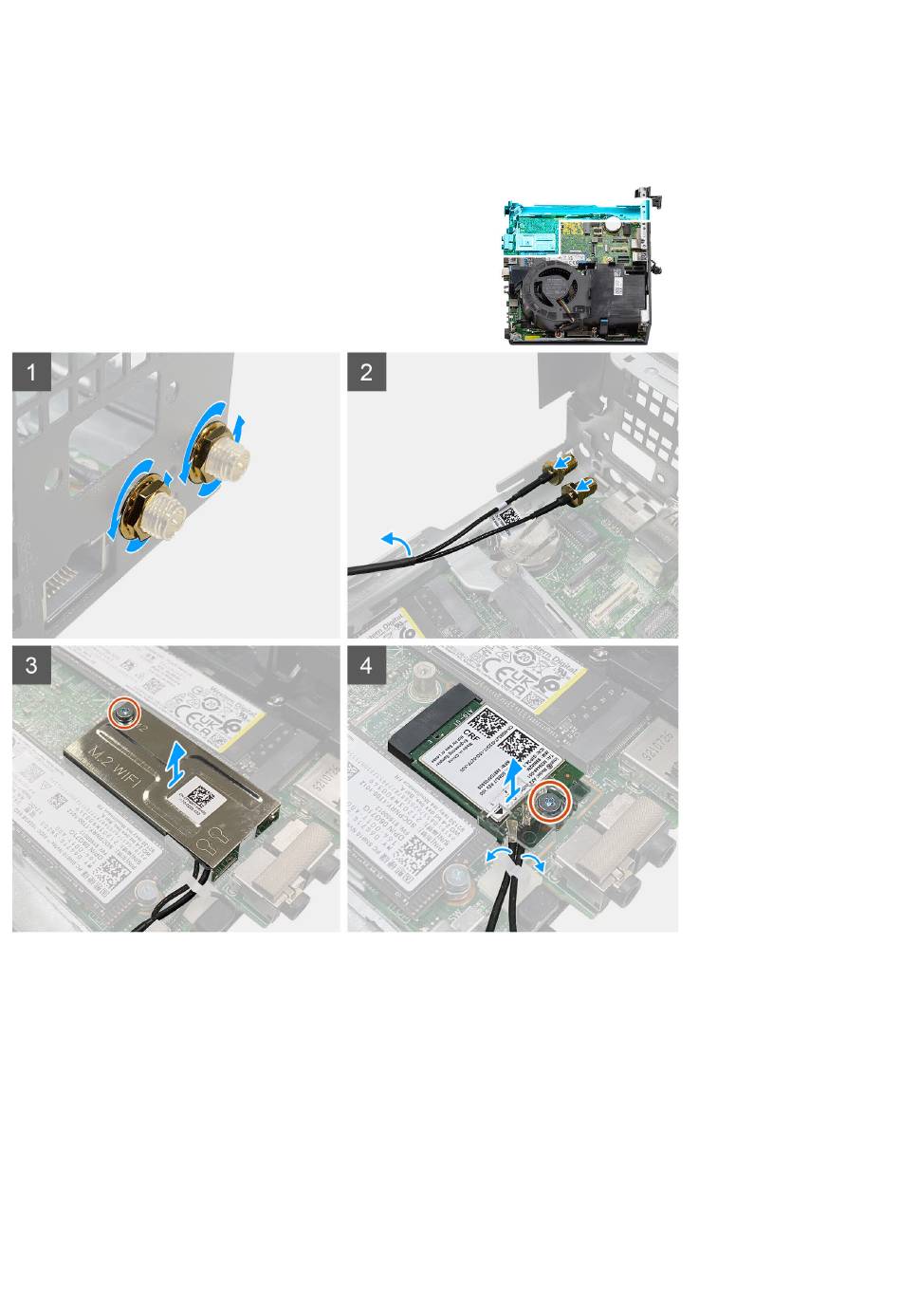

Die nachfolgenden Abbildungen zeigen die Position der SMA-Antenne und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die Kabelschutzabdeckung von der SMA-Antenne.
2. Lösen Sie die Mutter mit dem 8-mm-Schraubenschlüssel oder mit dem automatischen Schraubendreher.
3. Ziehen Sie das SMA-Antennenmodul aus dem Gehäuse.
4. Entfernen Sie die M2x3.5-Schraube, mit der die Abdeckung der Wireless-Karte an der Hauptplatine befestigt ist.
5. Entfernen Sie die Wireless-Kartenabdeckung von der Wireless-Karte.
6. Lösen Sie die Antennenkabel aus den Kabelführungen an den Seiten der Systemplatine.
7. Entfernen Sie die Schraube (M2x3.5), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist.
8. Trennen Sie die Antennenkabel von den Anschlüssen auf der Wireless-Mini-Card.
9. Schieben Sie die Wireless-Karte von der Systemplatine weg.
10. Lösen Sie die internen Antennenkabel von Position 1 und Position 2 aus der Sicherungsklemme am Gehäuse.
