Optionales E/A-Modul

Entfernen des optionalen E/A-Moduls

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie die Festplattenbaugruppe.
4. Entfernen Sie die Riser-Karte.
Info über diese Aufgabe

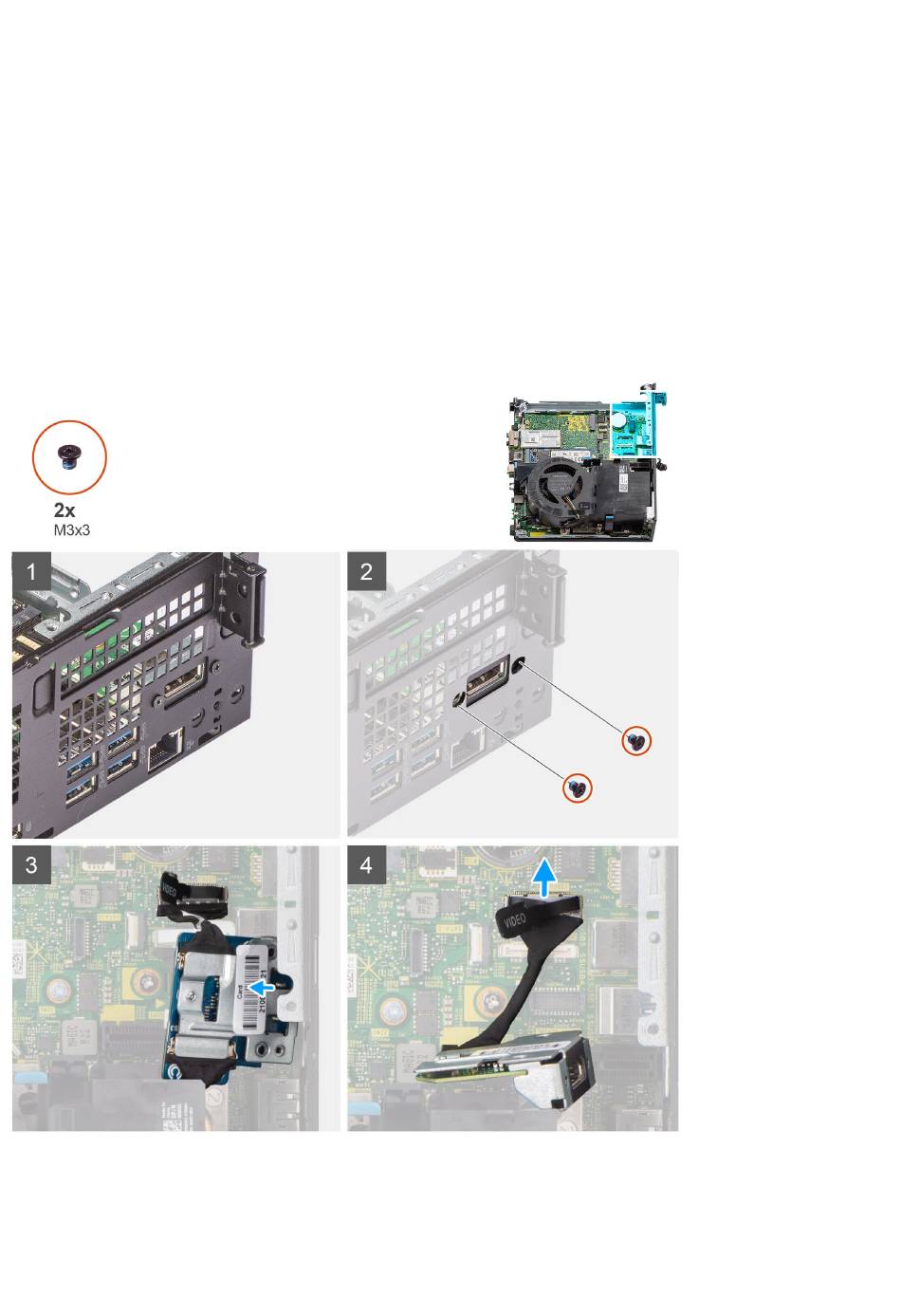

Die nachfolgenden Abbildungen zeigen die Position des optionalen E/A-Moduls und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die zwei Schrauben (M3x3), mit denen das optionale E/A-Modul am Gehäuse befestigt ist.
