Dell Precision 3260 Compact Servicehandbuch Seite 23

Info über diese Aufgabe

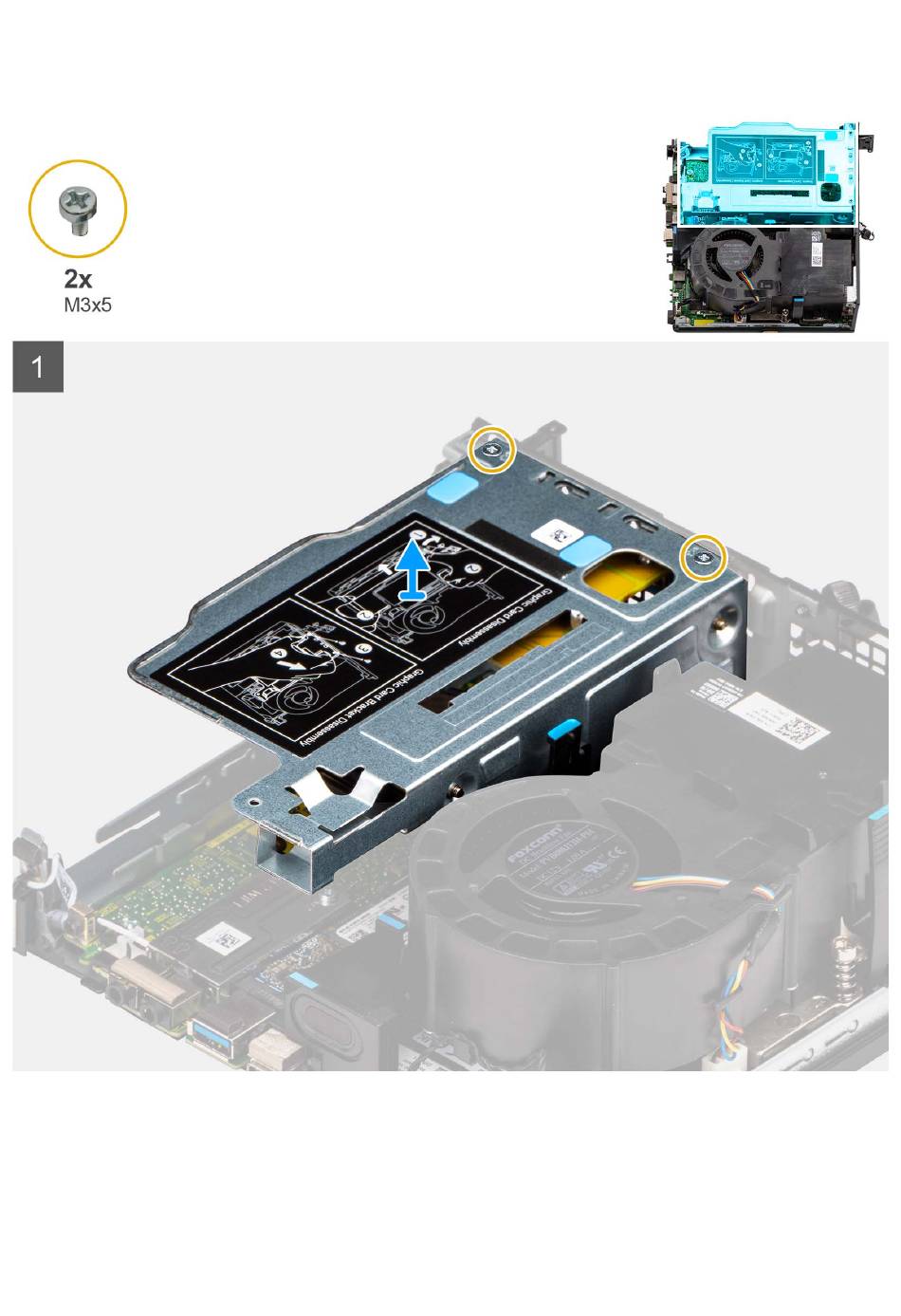

Die nachfolgenden Abbildungen zeigen die Position der Riser-Karte und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Riser-Karte am Gehäuse befestigt ist.
2. Heben Sie die Riser-Karte aus dem Computer.
Entfernen und Einbauen von Komponenten 23
