Dell Precision 3260 Compact Servicehandbuch Seite 68

Schritte

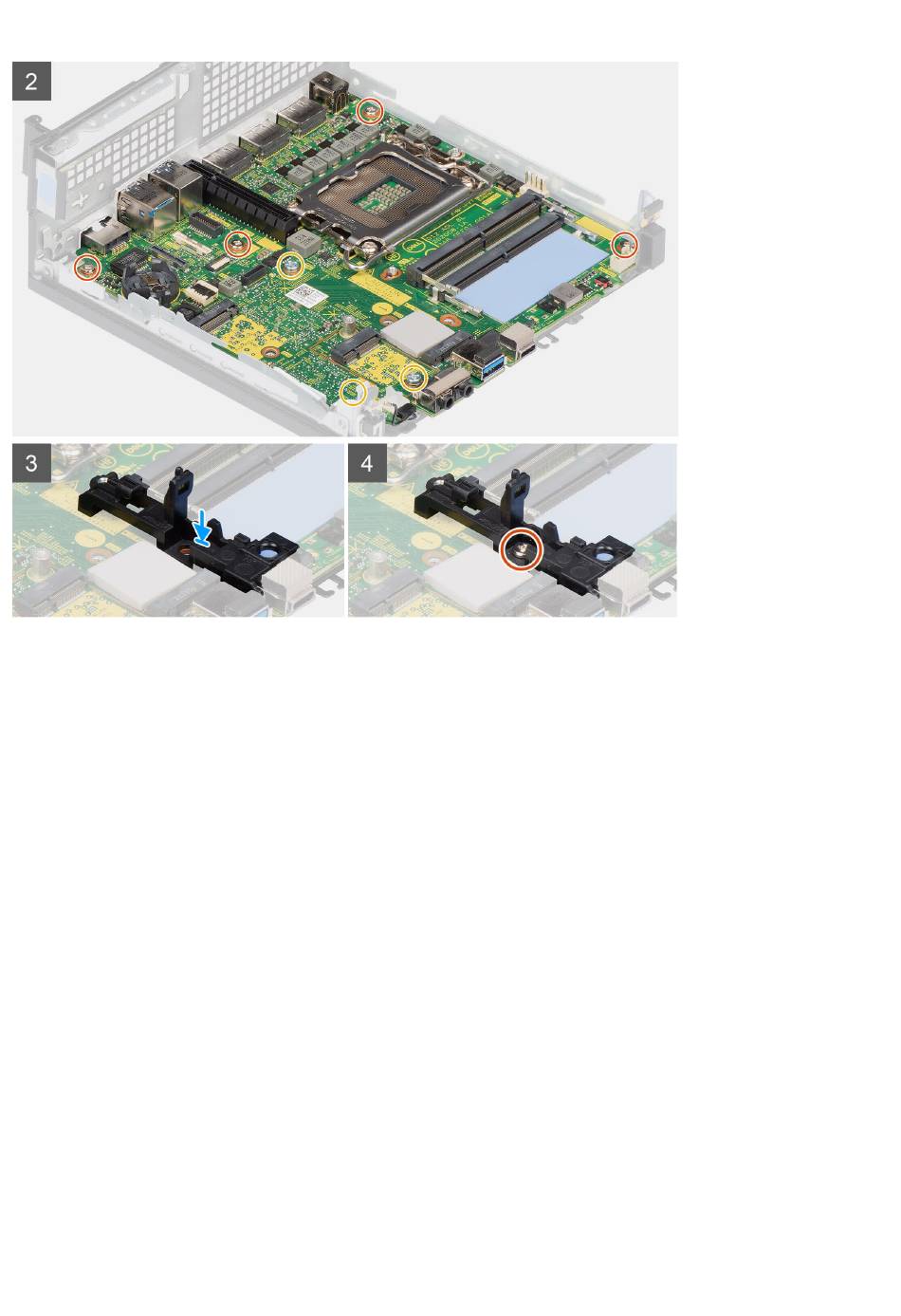

1. Richten Sie die Schraubenbohrungen auf der Hauptplatine an den Schraubenbohrungen auf dem Gehäuse aus.
2. Bringen Sie die drei Schrauben (M2x4) wieder an, mit denen die Hauptplatine am Gehäuse befestigt wird.
3. Bringen Sie die drei Schrauben (M3x4) wieder an, mit denen die Hauptplatine am Gehäuse befestigt wird.
4. Richten Sie das Schraubenbohrung auf der Lautsprecherhalterung mit der Schraubenbohrung auf der Hauptplatine aus.
5. Bringen Sie die Schraube (M3x4) zur Befestigung der Lautsprecherhalterung an der Hauptplatine wieder an.
Nächste Schritte
1. Installieren Sie die interne
2. Installieren Sie das Interposer-Modul.
3. Bauen Sie den Kühlkörper
4. Installieren Sie das optionale
5. Bauen Sie das SSD-Laufwerk
6. Setzen Sie die Riser-Karte
7. Installieren Sie die Speichermodule.
8. Bauen Sie den Prozessorlüfter
9. Installieren Sie den Prozessor.
10. Installieren Sie den Lautsprecher.
11. Bauen Sie die Wireless-Karte
12. Installieren Sie die Festplattenbaugruppe.
13. Bringen Sie die Seitenabdeckung
14. Befolgen Sie die Anweisungen im Abschnitt
68 Entfernen und Einbauen von Komponenten
Antenne.
ein.
I/O-Modul.
ein.
ein.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
