Technische Bedienungsanleitung

1 Produktbeschreibung

Im Schaltschrank-Satz enthalten sind die CPU-Platine und diverses Material zur Montage.
Für Montage und Installation ist nachfolgender Anleitung zu verfahren: Das fertige Gehäuse entspricht der
Grundkonstruktion des Kunststoffgehäuses und nimmt die verschiedenen elektrischen Installationen in einem
gemeinsamen Schaltschrank auf.

2 Installationsanleitung

2.1

Elektrischer Anschluss

Installationen, Wartungsarbeiten und Fehlersuchen an elektrischen Geräten müssen durch
qualifiziertes Fachpersonal entsprechend den nationalen und internationalen Vorschriften laut
EN 60204-1 und den sonstigen in Europa geltenden EU-Vorschriften erfolgen.
Spannungstrenner muss für jeden Motor und Stromversorgung installiert werden, damit
Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung ausgeführt
werden können. Der Spannungstrenner wird nicht von SKOV A/S geliefert.
2.2

Einsetzen der Platine

1. Die mitgelieferte Platine wird auf TS 35 DIN-Schienen (nicht im Lieferumfang enthalten) montiert,
welche mit 205 mm Zwischenraum angebracht werden. Bei der Power Platine (Stromversorgung) muss
der Zwischenraum 112,5 mm sein.
2. Klammern mit 15 mm Steg auf die DIN-Schienen setzen und an die Platinen anpassen. Die Platinen mit
M4 x 8 Schrauben befestigen.
3. 22 mm Steg mit M4 x 8 montieren, um die Platine zu unterstützen.

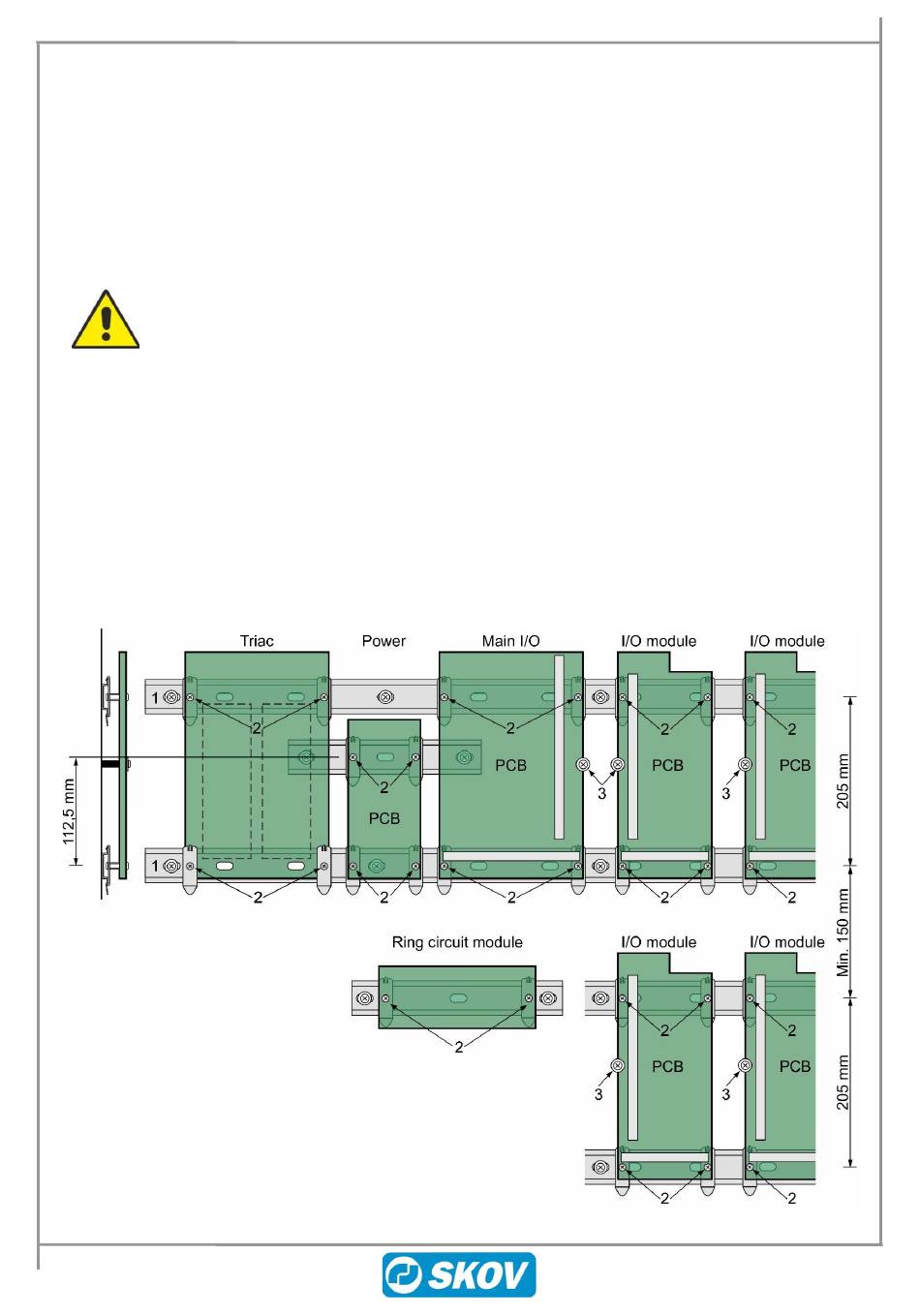

Abb. 1: DIN-Schienenabstand und Unterstützung der Platine.
BlueControl im Schaltschrank
