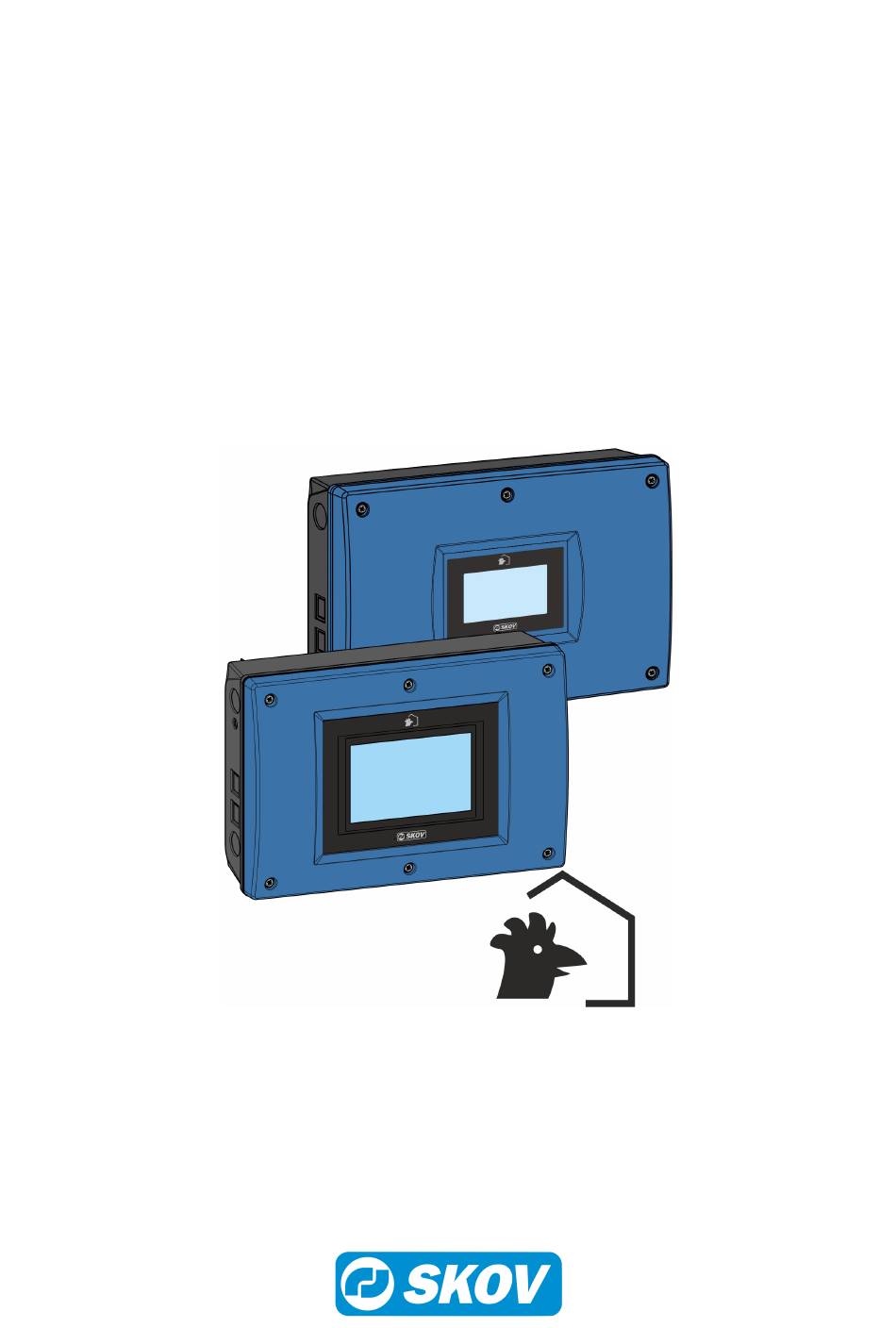

- Seite 1 DOL 535 • DOL 539 Produktionscomputer Schaltpläne und Kabelpläne 612172 • 2019-04-24 Softwareversion 6.5...
- Seite 3 Das Änderungsdatum ist auf Vorder- und Rückseite angegeben. Hinweis • Alle Rechte vorbehalten SKOV A/S. Kein Teil dieses Handbuchs darf ohne jeweilige schriftliche Genehmi- gung von SKOV A/S in irgendeiner Form reproduziert werden. • Wir haben alle angemessenen Anstrengungen unternommen, um die Genauigkeit der in diesem Handbuch enthaltenen Informationen sicherzustellen.
-
Seite 4: Inhaltsverzeichnis
DOL 535 • DOL 539 1 Produktbeschreibung ............................ 6 Futtersteuerung.......................... 7 1.1.1 Destinationsfütterung ........................ 7 1.1.2 Etagen-Fütterung ......................... 7 1.1.3 Schalenfütterung.......................... 8 1.1.4 Kettenfütterung .......................... 8 2 Montageanleitung............................ 9 Montage des Stallcomputers ....................... 9 Montage von Hilfsschütz...................... 9 Montage einer zusätzlichen 24-V-Stromversorgung.............. 10 2.3.1... - Seite 5 DOL 535 • DOL 539 Trommelwaage ......................... 34 5.4.1 Trommelwaage - stand-alone .................... 34 5.4.2 Trommelwaage - gemeinsam .................... 35 5.4.3 Destinationsfütterung Trommelwaage - gemeinsam .............. 36 Waage............................ 37 5.5.1 Waage - stand-alone........................ 37 5.5.2 Waage - gemeinsam........................ 38 5.5.3 Destinationsfütterung Waage - gemeinsam................
-
Seite 6: Produktbeschreibung
DOL 535 • DOL 539 1 Produktbeschreibung Dieses Dokument enthält alle Beispiele für Kabelpläne und Schaltpläne, die zur Installation eines Stallcomputer erforderlich sind. Das Dokument kann Abschnitte enthalten, die für die konkret vorliegenden Stallgegebenheiten nicht zutreffend sind. FarmOnline Explorer Silo - Silowiegung Futterwiegung Geflügelwiegung... -
Seite 7: Futtersteuerung
DOL 535 • DOL 539 1.1 Futtersteuerung 1.1.1 Destinationsfütterung 1. Silo Schnecke - bis zu fünf Sorten Futter 2. Futterwaage 3. Futterbedarfsensor 4. Leer Sensor 5. Querförderschnecke 6. Destinationsventil 7. Destinationsbehälter 8. Querförderschnecke - Motor 9. Fütterungsanlage 10. Sicherheitsstopp Querförderschnecke 11. -
Seite 8: Schalenfütterung
DOL 535 • DOL 539 1.1.3 Schalenfütterung 1. Silo-Schnecken – bis zu 5 Futtertypen 2. Futterwaage 3. Futterbedarfsensor 4. Querförderschnecke 5. Querförderschneckenbehälter 6. Querförderschneckensensor im Behäl- 7. Niveausensor in der Kontrollschale 1.1.4 Kettenfütterung 1. Silo-Schnecken – bis zu 5 Futtertypen 2. -
Seite 9: Montageanleitung
DOL 535 • DOL 539 2 Montageanleitung 2.1 Montage des Stallcomputers 1. Computer so aufstellen, dass das Display (A) auf Augenhöhe des täglichen Nutzers liegt. 2. An freien Platz um das Gehäuse denken: • 43 cm (B) damit der Deckel bei Wartungsarbeiten über dem Gehäuse platziert werden kann. -
Seite 10: Montage Einer Zusätzlichen 24-V-Stromversorgung
DOL 535 • DOL 539 2.3 Montage einer zusätzlichen 24-V-Stromversorgung 2.3.1 Stromversorgung 24 V 2,1 A im Gehäuse Die zusätzliche Stromversorgung (A) ist seitliche am Computer oder in dessen Nähe angebracht. 2.3.2 Stromversorgung 24 V 2,1 A, Leiterplatte Die zusätzliche Stromversorgung (B) (24-V-Stromversorgung mit 2,1 A, Leiterplatte) kann mit dem I/O-Modul zusammen mit einem bereits vorhandenen Erweiterungsgehäuse montiert werden. -
Seite 11: Installationsanleitung
DOL 535 • DOL 539 3 Installationsanleitung Installationen, Wartungsarbeiten und Fehlersuche an alle elektrischen Geräten haben durch quali- fiziertes Fachpersonal entsprechend den nationalen und internationalen Vorschriften laut EN 60204-1 und den sonstigen in Europa geltenden EU-Vorschriften zu erfolgen. Die Installation eines Versorgungstrenners muss für jeden Motor und Stromversorgung installiert werden, damit Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung... -
Seite 12: Anschluss Einer Zusätzlichen 24 V-Stromversorgung
DOL 535 • DOL 539 3.1.4 Anschluss einer zusätzlichen 24 V-Stromversorgung Interne Stromversorgung (A) darf nur werksseitig installierte Module mit Energie versorgen. Bei einem Energieverbrauch des Schleifenmoduls (B) von mehr als 0,8 A muss eine weitere Stromversorgung (C) sowie eventuell (D) eingesetzt werden. Der Anschlussklemme A5 Minus ist parallel geschaltet (Anschluss- klemme A5 zu A5). -
Seite 13: Anschluss Von Sieben Oder Mehr I/O-Modulen
DOL 535 • DOL 539 3.1.5 Anschluss von sieben oder mehr I/O-Modulen Es können maximal 10 I/O Module angeschlossen werden, 2 davon können Silowiegungsmodule sein. Bei Anschluss von 7 oder mehr I/O-Modulen bzw. Silowiegungsmodulen muss das Flachbandkabel durch zwei Leiter ergänzt werden. (D) muss zwischen der internen Stromversorgung (A) und dem Klemmenblock am sieb- ten I/O-Modul mindestens 1,0 mm groß... -
Seite 14: Anschluss Über Das Installationsmenü Des Computers
DOL 535 • DOL 539 3.2 Anschluss über das Installationsmenü des Computers Die Anschlussklemmen des Computers sind universell und darum können verschiedene Komponenten an die einzelnen Klemmen angeschlossen werden. Die Schaltpläne dieses Dokuments sind daher als Beispiele zu se- hen. -
Seite 15: Einrichtung Des Modulen
DOL 535 • DOL 539 3.3 Einrichtung des modulen Je nach Bedarf von Computer die Konfiguration des Main-Moduls sowie Wahl von I/O-modulen im Menü Techik | Konfiguration | Installation vornehmen. Die Anschlüsse B2-A, B2-B, B15-A und B15-B können als analoger Ein- gang oder Ausgang eingerichtet werden, je nach dem, wie viele von je- dem Typ gebraucht werden. -
Seite 16: Ausdruck Des Installations-Setups Via Pc-Simulator
DOL 535 • DOL 539 3.5 Ausdruck des Installations-Setups via PC-Simulator Die Software für den Stallcomputer ist auch als Simulator-Variante zur Installation auf einem PC erhältlich. Wurde auf dem PC-Simulator ein Installationsmenü eingerichtet, kann dieses Setup als Datei mit Semikolon- Trennzeichen auf dem PC gespeichert werden. -
Seite 17: Einstellung Von Can-Adressen
DOL 535 • DOL 539 3.6 Einstellung von CAN-Adressen Jedes Modul (I/O-Modul, Silowägegehäuse und externe Gehäuse) muss eine bestimmte CAN-Adresse haben, um mit dem Computer kommunizieren zu können. Die Adresse des einzelnen Moduls entspricht die Adresse im Menü der Computer Technik | Konfiguration | Installation | I/O-Module | Zusätzliche I/O-Module... -
Seite 18: Einstellung Der Can-Terminierungsjumper
DOL 535 • DOL 539 3.7 Einstellung der CAN-Terminierungsjumper Die Module werden über CAN-Bus-Kommunikation gesteuert. Für eine sichere Kommunikation zwischen den Modulen ist es wichtig, dass die CAN-Terminierungsjumper korrekt eingestellt sind. An einem Modul, an dem die Kommunikation endet, muss der Jumper auf ON stehen. -
Seite 19: Einstellung Der Can-Terminierungsjumper Mit Einem Externen Gehäuse
DOL 535 • DOL 539 3.8 Einstellung der CAN-Terminierungsjumper mit einem externen Gehäuse 3.8.1 Stallcomputer ohne I/O-Modulen 1. Jumper ”ON/OFF CAN TERM” auf OFF stellen 2. Jumper ”ON/OFF TERM” auf ON (externe Silowägegehäuse). 3. Jumper “ON/OFF INT-TERM CAN” auf ON (Datennetzmodul CAN-Bus) 4. -
Seite 20: Stallcomputer Mit Einem I/O-Modul
DOL 535 • DOL 539 3.8.2 Stallcomputer mit einem I/O-Modul 1. Jumper ”ON/OFF CAN TERM” auf OFF stellen. 2. Jumper ”ON/OFF CAN TERM” auf ON stellen. 3. Jumper ”ON/OFF TERM” auf ON (externe Silowägegehäuse). 4. Jumper “ON/OFF INT-TERM CAN” auf OFF stellen (Datennetzmodul CAN-Bus) 5. -
Seite 21: Stallcomputer Mit Zwei I/O-Moduln
DOL 535 • DOL 539 3.8.3 Stallcomputer mit zwei I/O-Moduln 1. Jumper ”ON/OFF CAN TERM” auf OFF stellen. 2. Jumper ”ON/OFF CAN TERM” auf OFF stellen. 3. Jumper ”ON/OFF CAN TERM” auf ON stellen. 4. Jumper ”ON/OFF TERM” auf ON (externe Silowägegehäuse). -
Seite 22: Einstellung Der Can-Terminierungsjumper Mit Zwei Externe Gehäusen
DOL 535 • DOL 539 3.9 Einstellung der CAN-Terminierungsjumper mit zwei externe Gehäusen 3.9.1 CAN-Kabel in Serie schalten 1. Jumper ”ON/OFF CAN TERM” auf OFF stellen 2. Jumper ”ON/OFF CAN TERM” auf OFF stellen 3. Jumper ”ON/OFF CAN TERM” auf ON stellen 4. -
Seite 23: Can-Kabel In Parallel Schalten
DOL 535 • DOL 539 3.9.2 CAN-Kabel in Parallel schalten 1. Jumper ”ON/OFF CAN TERM” auf OFF stellen 2. Jumper ”ON/OFF CAN TERM” auf ON stellen 3. Jumper ”ON/OFF TERMINATE” auf ON stellen (externe Silowägegehäuse). 4. Jumper ”ON/OFF TERMINATE” auf ON stellen (externe Silowägegehäuse). -
Seite 24: Einstellung Der Can-Protokoll-Jumper
DOL 535 • DOL 539 3.10 Einstellung der CAN-Protokoll-Jumper CAN-Protokoll-Jumper sind werkseitig auf CANopen eingestellt. Schaltpläne und Kabelpläne... -
Seite 25: Basis-Kabelpläne
DOL 535 • DOL 539 4 Basis-Kabelpläne 4.1 Fütterungsanlage Beispiel über Anschlüsse des Futteranlage. Futter/Wasser Futtermischung Futterprogramm Lichtsteuerung Futtermischung mit bis zum 5 Futterkomponenten 24-Stunden-Uhren Futterwaage Wasseruhren FarmOnline Verschiedene Fütterungsanlagen Silowiegung Schaltpläne und Kabelpläne... -
Seite 26: Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen Und Klappen
DOL 535 • DOL 539 4.2 Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen Fütterungsanlage Silo Schnecke/ Querförderschnecke Silowiegung Futterwaage Kippwaage/Futterzähler Trommelwaage Verteilungsschieber/ Futterverteilerklappe Geflügelwaage Geflügelwaage Türöffnung Schaltpläne und Kabelpläne... -
Seite 27: Licht, Externe Kasten, Sensoren, Messer, Motorventil, Wasser Und Zähler
DOL 535 • DOL 539 4.3 Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler Lichtdimmer Licht, Relais gesteuert Lichtsensor Externe Kasten Kapazitiver Sensor Tagesschaltuhr Motorventil/Wasser Wasseruhr Eierzähler 12-20 Eierzähler 30-75 Schlüssel Energiezähler Schaltpläne und Kabelpläne... -
Seite 28: Kabeldimensionen Für For 24 V Dc Abhängig Von Länge
DOL 535 • DOL 539 4.4 Kabeldimensionen für for 24 V DC abhängig von Länge Kabeldimensionen für 24 V DC für Futterwaage, Trommelwaage, Verteilungsschieber und Futterverteilerklappe Querschnitt Länge 1,5 mm 0 - 100 m 2,5 mm 101 - 200 m... -
Seite 29: Schaltpläne
DOL 535 • DOL 539 5 Schaltpläne 5.1 Allgemeine Information zu den Schaltplänen Die Symbole entsprechen dem Standard IEC/EN 60617. Die Klassifikation der Symbole („Buchstaben-Code“) auf den Symbolen entsprechen dem Standard IEC/EN 81346-2. Referenzbezeichnungen entsprechen IEC/EN 81346-1: 2001 Strukturierungsprinzipien und Referenzbezeich- nungen. -
Seite 30: Beispiel Für Den Anschluss
Klemmennummer in Computer Versorgung von Computer +24V DC aus Klemme +24V max 0,8A auf K1.6 Kabelname 0V aus Klemme Computer GND - auf K1.6 Kabelleiter Klemmennummer Futterwaage Im Zweifelsfall, bitte kontaktieren Sie den SKOV A/S Service oder Ihren Händler. Schaltpläne und Kabelpläne... -
Seite 31: Verbindung Von Gleichstromgespeisten Spule
DOL 535 • DOL 539 5.1.5 Verbindung von gleichstromgespeisten Spule Um die Relais in den Stallcomputern zu schützen, muss stets eine Schutzdiode in einem verbundenen Produkt montiert werden, bevor eine gleichstromgespeiste Spule (z.B. Relais, Schaltschütz, Magnetspule, Magnetventil oder ähnliches) aktiviert wird. -
Seite 32: Übersicht Über Die Anschlussklemmen
DOL 535 • DOL 539 5.1.6 Übersicht über die Anschlussklemmen 5.1.6.1 Stromversorgung (K1.1) 5.1.6.2 Main-Modul (K1.2) 5.1.6.3 I/O-Modul (K1.3) 5.1.6.4 Verbindungsklemme (K1.5) und (K1.6) Schaltpläne und Kabelpläne... -
Seite 33: Versorgungsspannung Zu I/O-Modul Und Main-Modul
DOL 535 • DOL 539 5.2 Versorgungsspannung zu I/O-Modul und Main-Modul Alarmlampe Stromversorgung 1x230 V + PE 5.3 Alarm Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Alarmsystem Schaltpläne und Kabelpläne... -
Seite 34: Trommelwaage
DOL 535 • DOL 539 5.4 Trommelwaage 5.4.1 Trommelwaage - stand-alone Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Kontrolliert dass der Widerstand montiert ist Trommelwaage Für Sensor, siehe Abschnitt Kapazitiver Sensor [} 46]... -
Seite 35: Trommelwaage - Gemeinsam
DOL 535 • DOL 539 5.4.2 Trommelwaage - gemeinsam Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Position Referenz Gewicht Position Verteilerklappenr elais Relais für Waage entleeren Schaltpläne und Kabelpläne... -
Seite 36: Destinationsfütterung Trommelwaage - Gemeinsam
DOL 535 • DOL 539 5.4.3 Destinationsfütterung Trommelwaage - gemeinsam Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Position Referenz Gewicht Relais für Waage entleeren Schaltpläne und Kabelpläne... -
Seite 37: Waage
DOL 535 • DOL 539 5.5 Waage 5.5.1 Waage - stand-alone Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Waage Schaltpläne und Kabelpläne... -
Seite 38: Waage - Gemeinsam
DOL 535 • DOL 539 5.5.2 Waage - gemeinsam Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Waage Referenz Relais für Waage entleeren Position Verteilerklappenr elais Schaltpläne und Kabelpläne... -
Seite 39: Destinationsfütterung Waage - Gemeinsam
DOL 535 • DOL 539 5.5.3 Destinationsfütterung Waage - gemeinsam Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Waage Referenz Relais für Waage entleeren Schaltpläne und Kabelpläne... -
Seite 40: Verteilungsschieber Motor
DOL 535 • DOL 539 5.6 Verteilungsschieber Motor Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Jumper auf Stellmotor Stellmotor Normal Stellmotor Reverse ON/OFF ON/OFF REVERSE Futterwaage Futterwaage Stall 2 Stall 1 Stall 1 Stall 2 Normal Reverse Beispiel für Klemmennummer. -
Seite 41: Etagen-Fütterung
DOL 535 • DOL 539 5.7 Etagen-Fütterung Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Gruppe Gruppe Gruppe Gruppe Gruppe Gruppe 5.8 Dosiertrichter Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Nur wenn das... -
Seite 42: Silowägegehäuse
DOL 535 • DOL 539 5.9 Silowägegehäuse Für mehr Information, siehe Technische Bedienungsanleitung für Silowägegehäuse. Wägezelle Wägezelle CAN-Bus Kabel SB-A 3T/5T SB-A 10T Verbindung Funktion Kabelfarbe Anschluss- klemme Nr. Rot + Blau Grün + AUSGANG + SENSOR Weiß Weiß Weiß... -
Seite 43: Kabelplan
(D) Stromversorgung mit zweiadrigem Kabel und Erdung. (E) Max. 30 m CAN-Bus Kabel zwischen Schaltschrank und Silowägegehäuse. (F) Max. 10 m vieradriges Kabel inkl. Schirmung zwischen Silowägezelle und Schaltschrank oder Silowägege- häuse. (G) Schaltschrank (nicht von SKOV A/S bereitgestellt). Schaltpläne und Kabelpläne... -
Seite 44: Schaltplan
DOL 535 • DOL 539 5.9.2 Schaltplan Verwenden Sie diesen Schaltplan, falls mehr als 10 m zwischen den Silowägezellen und dem Silowägegehäuse liegen oder falls mehr als vier Silowägezellen pro Silo erforderlich sind. Silowägegehäuse Anschlusskasten Silowägezelle Silowägezelle Verwenden Sie diesen Schaltplan, falls weniger als 10 m zwischen den Silowägezellen und dem Silowägege- häuse liegen oder falls vier Silowägezellen pro Silo erforderlich sind... -
Seite 45: Kippwaage / Futterzähler
DOL 535 • DOL 539 5.10 Kippwaage / Futterzähler Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Nur wenn das Menu Installation anzeigen Pull-down Kippwaage/Futterzähler... -
Seite 46: Querschnecke / Siloschnecke / Fütteranlage
DOL 535 • DOL 539 5.12 Querschnecke / Siloschnecke / Fütteranlage Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer 5.13 Kapazitiver Sensor Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. -
Seite 47: Querschnecke Mit Sensor
DOL 535 • DOL 539 5.14 Querschnecke mit Sensor Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Kapazitiver Sensor Querförderschneck 5.15 Sensor in der letzten Futterschale Kapazitiver Sensor Fütterungsanlage... -
Seite 48: Futterverteilerklappe
DOL 535 • DOL 539 5.16 Futterverteilerklappe Für Kabelplan, siehe AbschnittFutteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Futterverteilerklappe 5.17 Pause Fütterung Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Beispiel für Klemmennummer. -
Seite 49: Geflügelwaage Dol 94-10
DOL 535 • DOL 539 5.18 Geflügelwaage DOL 94-10 Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Geflügelwaage 5.19 Geflügelwaage DOL 98S-20/70 Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27]... -
Seite 50: Türöffnung
DOL 535 • DOL 539 5.20 Türöffnung Für Kabelplan, siehe Abschnitt Futteranlage, Schnecken, Siloweigung, Türöffnung, Waagen und Klappen [} 26] Nur wenn das Menu Installation anzeigen Pull- down Gefunden Gefunden Schließen Öffnen Öffnen Schließen Türöffnung 5.21 Wasseruhr Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. -
Seite 51: Wasseruhr Relais
DOL 535 • DOL 539 5.22 Wasseruhr Relais Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Magnetventil 5.23 Tagesschaltuhr/Intervall-Timer Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. -
Seite 52: Externe Kasten / Wasserniveau
DOL 535 • DOL 539 5.24 Externe Kasten / Wasserniveau Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Externe Kasten Wasserniveau Wassernive Wassernive Wassernivea Wassernive sensor sensor sensor sensor 5.25 Externe Kasten / Wasseruhr Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27]... -
Seite 53: Externe Kasten / Kapazitiver Sensor
DOL 535 • DOL 539 5.26 Externe Kasten / Kapazitiver Sensor Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Externe digitaler Kasten 5.27 Lichtrelais Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. -
Seite 54: Beobachtungslicht
DOL 535 • DOL 539 5.28 Beobachtungslicht Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Nur wenn das Menu Installation anzeigen Pull- down 5.29 Lichtdimmer... -
Seite 55: Lichtsensor
DOL 535 • DOL 539 5.30 Lichtsensor Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Lichtsensor 5.31 Eierzähler 12 cm Für Kabelplan, siehe AbschnittLicht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. -
Seite 56: Eierzähler 20 Cm
DOL 535 • DOL 539 5.32 Eierzähler 20 cm Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Hinweis Nur wenn das Menu... -
Seite 57: Vor Ausstallen Schlüssel
DOL 535 • DOL 539 5.34 Vor Ausstallen Schlüssel Für Kabelplan, siehe Abschnitt Licht, externe Kasten, Sensoren, Messer, Motorventil, Wasser und Zähler [} 27] Beispiel für Klemmennummer. Zum korrekten Anschluss siehe Installationsmenü Installation anzeigen im Computer Nur wenn das Menu Installation... - Seite 60 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • www.skov.com • E-mail: skov@skov.dk...
