Platzierung Der Platinen; Etageninstallation Des I/O-Moduls - Skov BlueControl Technische Bedienungsanleitung

6
2.3

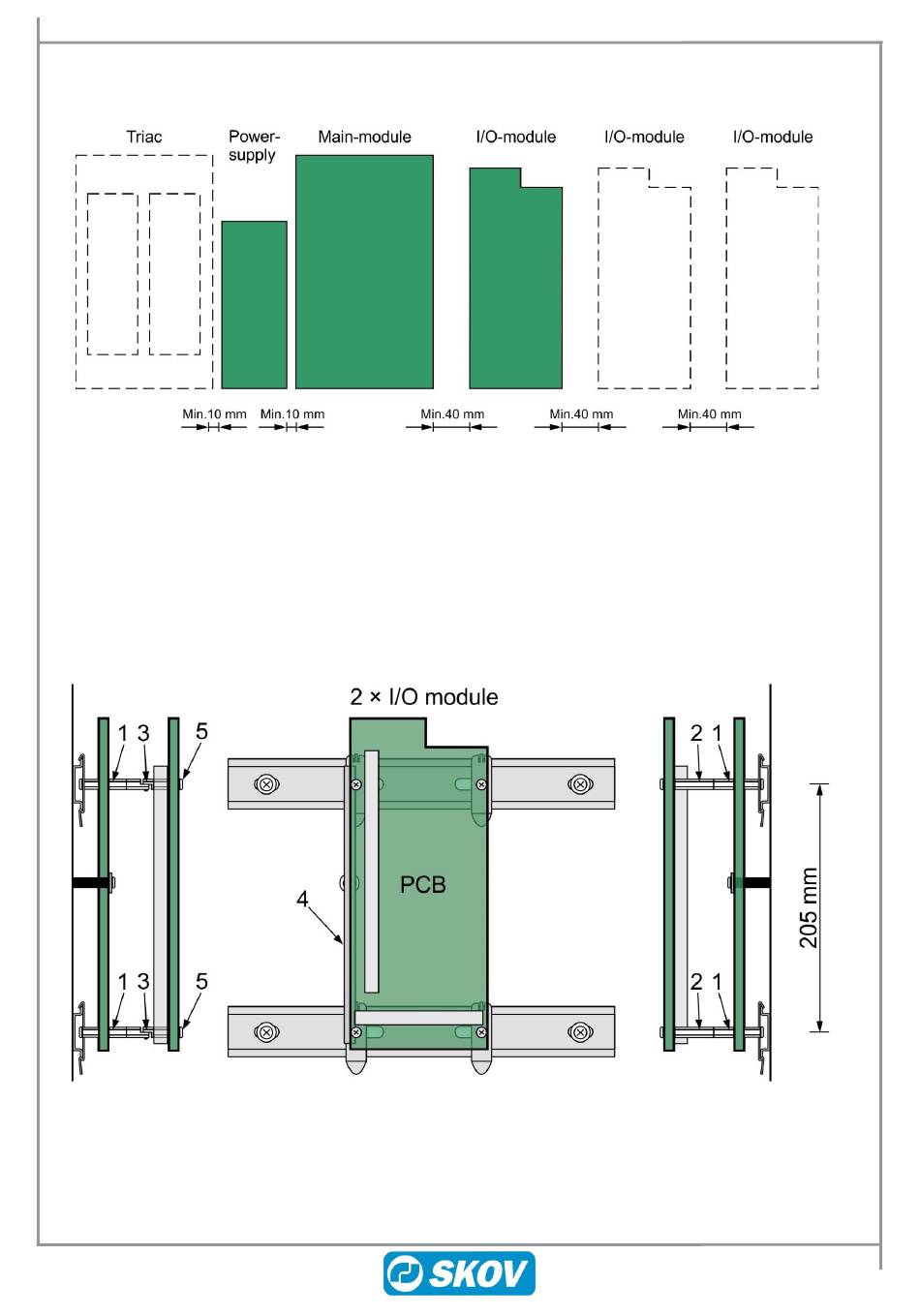

Platzierung der Platinen

Die Platinen nach untenstehender Skizze platzieren.
Abb. 2: Platinenabstand
2.4

Etageninstallation des I/O-Moduls

Reihenfolge der Etageninstallation des I/O-Moduls:
1. Vier 13 mm Stege in dem Plast Steg unter der Platine montieren.
2. In der rechten Seite, zwei 25 mm Stege auf dem 13 mm Steg montieren.
3. In der linken Seite, zwei 25 mm Stege mit Knie auf dem 13 mm Steg montieren.
4. Die Stützschiene auf dem 25 mm Steg mit Knie anbringen.
5. Die Platine mit den M4 x 8 Schrauben montieren.
Abb. 3: Etageinstallation
Technische Bedienungsanleitung
BlueControl im Schaltschrank
