Inhaltszusammenfassung für Skov BlueControl

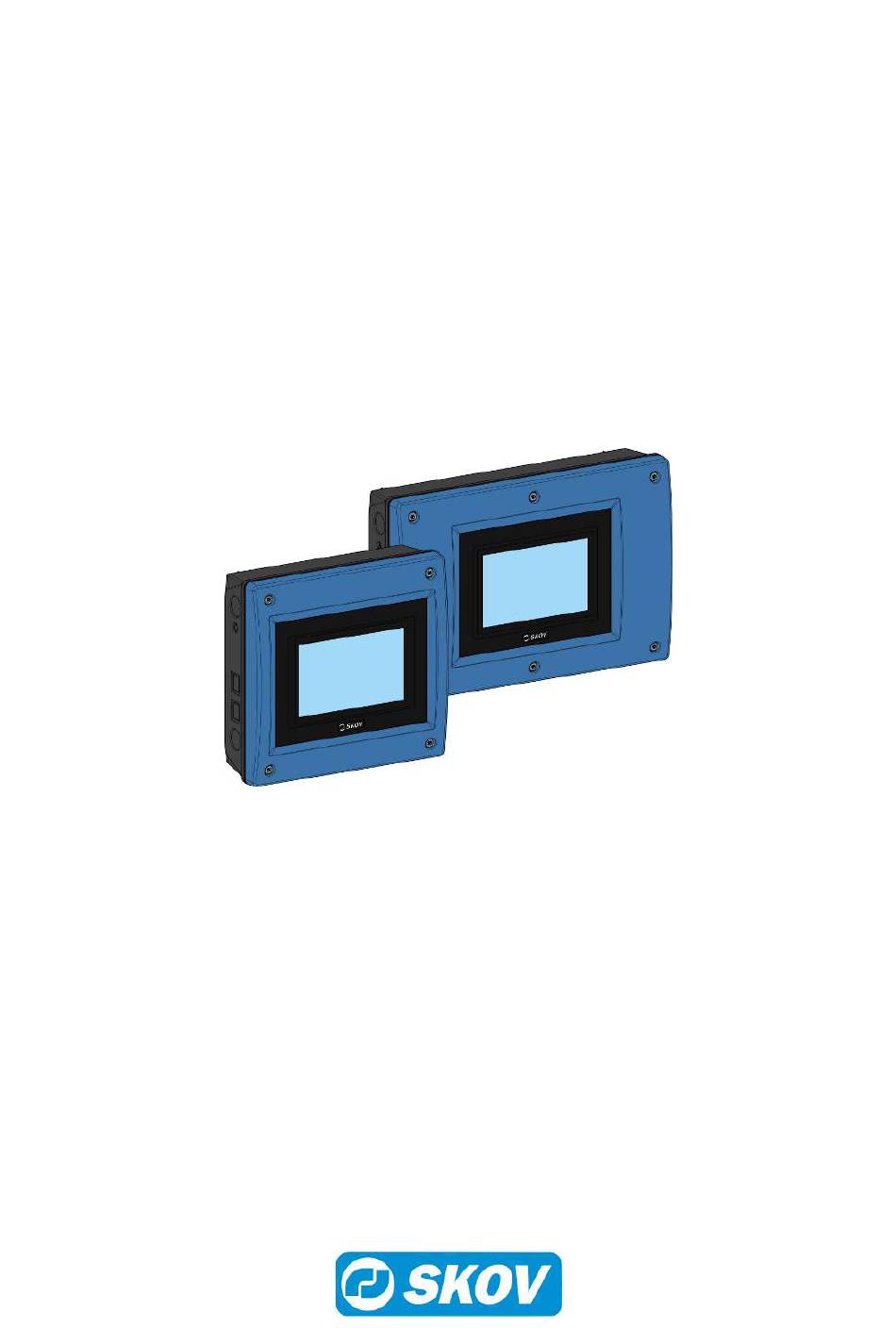

- Seite 1 BlueControl Schweine Klima Handbuch 612692 • 2023-05-31 Software Version 8.0...
- Seite 3 BlueControl Schweine Produkt- und Dokumentationsänderungen SKOV A/S behalten uns das Recht vor, Änderungen in diesem Dokumentation und dem beschrieben Produkt ohne Vorankündigung vorzunehmen. Wenden Sie sich im Zweifelsfall bitte an SKOV A/S. Das Änderungsdatum ist auf Vorder- und Rückseiten angegeben.
-
Seite 4: Inhaltsverzeichnis
BlueControl Schweine 1 Richtlinien ............................... 7 2 Produktbeschreibung ............................ 8 3 Betriebsanleitung ............................ 12 Betrieb............................ 12 3.1.1 Zwei-Stall-Variante........................ 13 3.1.2 Sprachauswahl .......................... 13 3.1.3 Informationskarte ........................ 14 3.1.4 Suche in Menüs ......................... 14 Die Seite „Betrieb“ – Schweine .................. 16 Bericht .......................... - Seite 5 BlueControl Schweine 4.4.3.2 Chill-Faktor und Chill-Effekt ....................... 49 4.4.4 Combi-Tunnel Lüftung ....................... 50 4.4.4.1 Combi-Tunnel-Belüftung: Wechsel zwischen Seiten- und Tunnelmodus ........ 51 4.4.5 Natürliche Ventilation ......................... 52 4.4.5.1 Nur natürliche Ventilation...................... 53 4.4.5.2 Natürliche Ventilation in Kombination mit anderen Belüftungstechniken........ 55 4.4.5.3...
- Seite 6 BlueControl Schweine 5.1.7 CO2-Alarm .......................... 95 5.1.8 NH3-Alarm .......................... 95 5.1.9 Wetterstation Alarm ........................ 95 5.1.10 Dynamic Air Alarm ........................ 95 5.1.11 Notsteuerung .......................... 96 5.1.11.1 Notöffnung .......................... 96 5.1.11.2 Temperaturgeregelte Notöffnung.................... 96 5.1.11.3 Notzuluft............................. 97 Produktion .......................... 97 5.2.1 Lichtalarme ..........................
-
Seite 7: Richtlinien
BlueControl Schweine 1 Richtlinien In diesem Handbuch wird die tägliche Bedienung von dem Stallcomputer erläutert. Das Handbuch bietet zur op- timalen Nutzung erforderliche Grundkenntnisse über die Funktionen des Stallcomputers. Im Benutzerhandbuch steht, wie Stallcomputer und Klimafunktionen bedient werden. Produktionsfunktionen sind im zugehörigen Benutzerhandbuch für die Produktion beschrieben. -
Seite 8: Produktbeschreibung
BlueControl Schweine 2 Produktbeschreibung BlueControl Schweine ist eine Serie von 1-Stall- und 2-Stall-Stallcomputern, die speziell für Schweineproduktion ausgelegt sind. Die Stallcomputer-Serie ist in verschiedenen Varianten erhältlich. Jede davon erfüllt die unter- schiedlichen Anforderungen an die Klima- und Produktionskontrolle für jede Art der Erzeugung und die geo- graphischen Klimabedingungen. - Seite 9 BlueControl Schweine Seiteneinrichtung für den Bedarf von Schweineerzeugern Der Stallcomputer verfügt über 6 Hauptseiten, die an die Schweineproduktion angepasst sind, sowie eine Menüseite. Die Seiten enthalten ausgewählte Funktionen und Anzeigen, die für die tägliche Arbeit relevant sind. Die Seite Aktivitätsprotokoll...
- Seite 10 BlueControl Schweine Die Seite Aktivitätsprotokoll Die Seite zeigt ein Protokoll aller aufgezeichneten Alarme, Vorgänge des Stallcomputers und Ereignisse an. Menü-Schaltfläche Die Schaltfläche ermöglicht den Zugriff auf die Sprachauswahl und auf eine Reihe von Verknüpfungen zu den verschiedenen Seiten. Die Seite...
- Seite 11 BlueControl Schweine Die Seite Extra Die Seite bietet Zugriff auf grafische Anzeigen von Altdaten von ver- schiedenen Arten von Zusatzgeräten (Nebensensoren und Energie- zähler). Die Seite wird nur angezeigt, wenn Zusatzausrüstung installiert ist. Handbuch...
-
Seite 12: Betriebsanleitung
BlueControl Schweine 3 Betriebsanleitung 3.1 Betrieb Jede Seite besteht aus verschiedenen Kartentypen, die Informationen über und schnellen Zugriff auf den Be- trieb liefern. Über die Kurzbefehltaste auf der oberen Leiste kann zwischen diesen Hauptseiten gewechselt werden: Betrieb (C), (E) und (F). -
Seite 13: Zwei-Stall-Variante
BlueControl Schweine Scrollen Durch unvollständige Anzeigen kann gescrollt werden. Hierfür werden Pfeile oder eine Scrollleiste angezeigt. Zum Scrollen auf die Pfeile drücken oder mit dem Finger über das Display streichen. 3.1.1 Zwei-Stall-Variante Der 2-Stallcomputer hat je eine Stalltaste und eine geteilte Seitenansicht auf der Seite Betrieb Drücken Sie die Stalltaste, um die... -
Seite 14: Informationskarte
BlueControl Schweine Wählen Sie die Sprache aus der Liste aus. Drücken Sie Bestä- tigen Beachten Sie, dass Funktionsnamen (z. B. Tagesschaltuhren, Wasseruhren und Programme, die der Benutzer benennen kann) nicht in die ausgewählte Sprache übersetzt werden. Die Werkseinstellung für die Namen ist Englisch. - Seite 15 BlueControl Schweine Das Ergebnis wird unter dem Suchfeld angezeigt. Der Pfad der einzelnen Menüs wird ebenfalls angezeigt, z. B. unter Einstel- lungen: Allgemein | Alarme | Klima Drücken Sie auf ein Suchergebnis, um das Menü direkt zu öff- nen. Drücken Sie im Suchfeld auf X, um die Suchergebnisse zu ent- fernen.
-
Seite 16: Die Seite „Betrieb" - Schweine
BlueControl Schweine Die Seite „Betrieb“ – Schweine Die Seite wurde für die Schweineproduktion angepasst. Es enthält ausgewählte Ansichten und Einstellungen, die für die tägliche Arbeit in einem Schweinestall relevant sind. Die Schaltfläche Mastende/Mastbeginn . Siehe auch Abschnitt Stall-Status Aktiver Stall - Stall leer [} 84]. -
Seite 17: Bericht
BlueControl Schweine Bericht Der Benutzer kann die Seite so einrichten, dass sie die Schlüsselwerte enthält, die den gewünschten Überblick über Klima- und Produktionswerte geben. Verknüpfung zur Seite Berichte Karte mit dem ausgewählten Schlüsselwert. Jede Karte kann so eingerichtet werden, dass sie bis zu 3 Schlüsselwerte enthält. -
Seite 18: Extra
BlueControl Schweine Neue Karte in die Spalte einfügen. Drücken Sie, um eine Karte hinzuzufügen und den gewünschten Schlüsselwert auszuwählen. Karten mit mehreren Schlüsselwerten Sie können mehrere Karten zusammenführen, um bis zu 3 Schlüsselwerte in einer Karte anzuzeigen. Diagramme der Werte werden ggf. ebenfalls in der Karte angezeigt. -
Seite 19: Aktivitätsprotokoll
BlueControl Schweine Aktivitätsprotokoll Auf der Seite wird ein Protokoll aller aufgezeichneten Alarme, Vorgänge und Ereignisse angezeigt. Alarmstatus-Farben: • Rot – normaler aktiver alarm • Gelb – stiller aktiver Alarm (Wahnung) • Grau – deaktivieter Alarm Verknüpfung zur Seite Aktivitätsprotokoll Das Symbol für das Aktivitätsprotokoll gibt die Anzahl der aktiven Alarme an, solange eine Alarmsitua- tion nicht beendet wurde. -
Seite 20: Menü-Schaltfläche
BlueControl Schweine Menü-Schaltfläche Die Menütaste ermöglicht den Zugriff auf die Seiten für die Sprachauswahl und allgemeine Einstellungen. Menü-Schaltfläche Anzeige von Stallname, Tagesnummer, Uhrzeit, Wochennummer, falls erforderlich, Variantenname und Softwareversion. Sprache auswählen. Zugriff auf andere Sprachen unter Mehr Beachten Sie, dass Funktionsnamen (z. B. Tagesschaltuhren, Wasseruhren) und Programme, die der Benutzer benennen kann nicht in die ausgewählte Sprache übersetzt werden. -
Seite 21: Zwischen Masten - Zwischenfunktionen
BlueControl Schweine 3.6.1 Zwischen Masten – Zwischenfunktionen Die Seite öffnet Funktionen, die u. a. die notwendigen Arbeiten im Stall (Reinigung usw.) erleichtern und den Er- halt von Luftaustausch und Temperatur im Stall sichern, wenn er leer ist. • Einweichen • Waschen •... - Seite 22 BlueControl Schweine Programmsequenz Sie können jede Funktion so einrichten, dass sie zu einer be- stimmten Uhrzeit gestartet wird. Es kann also eine ganze Pro- grammsequenz für die Funktion festgelegt werden. Menü-Schaltfläche | Zwischen Masten Info Stallmodus Programmsequenz Stallstatus ist: Menü zur Funktionsauswahl (nur im Stallstatus Leer angezeigt).
-
Seite 23: Strategie
BlueControl Schweine 3.6.2 Strategie Die Seite bietet Zugriff auf die grundlegenden Funktionseinstellungen, die Sie in der Regel während eines Durchgangs nicht ändern müssen. Die Strategien werden folglich im Hinblick auf die Gesamtanforderungen an die Produktion festgelegt. Hier werden die Verlaufkurven für Temperatur und Licht eingerichtet, Teilfunktionen wie Düsenreinigung für Kühlung ausgewählt und Grenzwerteinstellungen vorgenommen. -
Seite 24: Einstellungen
BlueControl Schweine 3.6.3 Einstellungen Die Seite bietet Zugriff auf allgemeine Einstellungen und Alarmgrenzen. 3.6.3.1 Anlage Menüschaltfläche | Einstellungen | Allgemein | System Datum und Uhrzeit an- Einstellung des aktuellen Datums und der aktuellen Zeit. passen Die korrekte Uhreinstellung ist für mehrere Steuerungsfunktionen und die Alarmauf- zeichnung wichtig. - Seite 25 BlueControl Schweine Menüschaltfläche | Einstellungen Allgemein System für den Zugriff auf die Aktivierung der Funktion. Passwort Geben Sie ein Servicepasswort ein. Nach der Eingabe des Passworts kann der Stallcomputer auf der entsprechenden Benutzerebene betrieben werden. Nach 10 Minuten ohne Bedienung wird der Benutzer automatisch abge- meldet.
-
Seite 26: Alarme
BlueControl Schweine 3.6.3.2 Alarme Alarme sind nur im Status Aktiver Stall wirksam. Ausnahmen sind jedoch Alarmtests und Alarme für CAN-Kommunikation sowie auch Tempera- turüberwachung für Stall leer Der Stallcomputer zeichnet den Alarmtyp und die Uhrzeit auf, zu der ein Alarm auftritt. -
Seite 27: Alarmsignal Stoppen
BlueControl Schweine 3.6.3.2.1 Alarmsignal stoppen Die Alarmanzeige im Display verlischt und das Alarmsignal stoppt, wenn Sie den Alarm durch Drücken von stätigen quittierten. 3.6.3.2.2 Stromausfall Alarm Der Stallcomputer löst bei Stromausfall immer einen Alarm aus und aktiviert die Notöffnung. 3.6.3.2.3 Alarmtest Durch häufige Tests der Alarme wird auch sicherzustellen, dass sie im Notfall tatsächlich funktionieren. -
Seite 28: Klima
4 Klima 4.1 Automatische Klimaregelung Ein SKOV-Klimacomputer regelt und überwacht automatisch eine Vielzahl von Faktoren, die für das Klima im Stall wichtig sind - z.B. Luftaustausch und Temperatur. Die Regelung erfolgt sehr präzise, um die erforderliche Temperatur und Feuchte im Stall aufrechtzuerhalten. -
Seite 29: Temperatur
BlueControl Schweine 4.2 Temperatur Der Stallcomputer regelt die Innentemperatur nach dem eingestellten Sollwert Temperatur Bei zu hoher Innentemperatur wird die Lüftungsebene erhöht, um mehr Frischluft zuzuführen und die Luft bei Bedarf zu kühlen. Bei zu niedriger Innentemperatur wird die Lüftungsebene reduziert, um die Wärme im Stall zu halten. -
Seite 30: Zwei-Zonenregelung
BlueControl Schweine Bei der Bestimmung der gewünschten Temperaturstrategie werden die folgenden Parameter berücksichtigt: Menüschaltfläche | Strategie | Klima | Temperatur Einstellung der Verlaufkurven für Innentemperatur Innentemperatur Abweich. Heiz.temp. . Siehe auch Abschnitte Heizquellen [} 79] und Extraheizung [} 81]. traheizung Komforttemperatur Siehe auch Abschnitt Komforttemperatur [} 30]. -
Seite 31: Tag-/Nacht-Einstellung
BlueControl Schweine Komforttemperatur °C Lüftung % Abb. 6: Komforttemperatur bei dem Mast Produktion Bei Mastproduktion beginnt die Komforttemperatur standardmäßig mit einer Addition von 4° C und einer Lüf- tungszahl von 30 %. Gegen Tag 60 ändert sich dies stufenweise auf 2° C bei einer Lüftungszahl von 50 %. - Seite 32 BlueControl Schweine Karte | Betrieb | Programmübersicht Tag-Nacht-Anpassung Start Startpunkt der Tag-Nacht-Anpassung. Haltepunkt der Tag-Nacht-Anpassung. Stopp Wert in Grad, um den sich die Innentemperatur im Verhältnis zum Temperatursoll- Temperaturanpassung wert ändern wird. Mit dieser Funktion ist eine Anpassung unabhängig von der Verlaufkurve möglich.
-
Seite 33: Feuchte
BlueControl Schweine 4.3 Feuchte Die Luftfeuchtigkeit im Stall ist für Klima und Wohlbefinden der Tiere wichtig. Die Regelung muss ein angemes- senes Niveau im Verhältnis zur Luftfeuchtigkeit sichern – weder zu hoch noch zu niedrig. Bei Jungtieren sollte die Luftfeuchtigkeit nicht zu hoch (> 80 %) sein, um Pathogene in der direkten Umgebung zu dezimieren. - Seite 34 BlueControl Schweine -Karte | Betrieb | Feuchtigkeit Steuerungseinstellungen Feuchteregelung aktiviert Zu- und Abschaltung der Feuchteregelung. Wenn die Feuchteregelung getrennt wird, regelt der Stallcomputer die Lüftung ausschließlich in Bezug auf die Innentemperatur. Bei bestimmtem Wetter muss die Feuchteregelung evtl. abgeschaltet werden.
-
Seite 35: Befeuchtung
BlueControl Schweine 4.3.1 Befeuchtung Befeuchtung erhöht die Luftfeuchte des Stalls durch Zufuhr von zerstäubtem Wasser. Es ist wichtig, eine gewis- se Luftfeuchte aufrechtzuerhalten, um zu verhindern, dass die Schleimhäute der Tiere austrocknen. Der Stallcomputer erhöht die Befeuchtung, solange die Luftfeuchtigkeit unter dem für Feuchte eingegebenen Wert liegt. -
Seite 36: Feuchtelüftung
BlueControl Schweine 4.3.2.1 Feuchtelüftung Diese Funktion ist bei Tunnel-Lüftung nicht aktiv. Konsequenzen Betriebsart Höherer Wärmeverbrauch Erhöht die Lüftung. Die Feuchte wird aus dem Stall beför- dert. Beibehaltung der eingestellten Feuchte Bei Temperaturabfall wird die Wärme erhöht, um die In- nentemperatur aufrecht zu erhalten. -
Seite 37: Feuchtewärme
BlueControl Schweine Temperatursenkung ohne Wärmezufuhr Diese Feuchteregelung verläuft bis zu Verringerung der Lüftung auf Mindestlüftung genauso wie beim Prinzip mit Wärmezufuhr. Ohne Wärmezufuhr kann die Innentemperatur danach jedoch unter Sollwert Heizung fallen. Innentemperatur 2. Sollwert Temperatur Luftfeuchte 1. Feuchtigkeit Sollwert Abb. 12: Feuchteregelung mit Temperatursenkung... -
Seite 38: Feuchteeinstellungen
Diese Funktion ist nur verfügbar, wenn ein Außen- und Innenfeuchtigkeitssensor installiert ist. 4.3.4 Feuchteeinstellungen 4.3.4.1 Adaptive Feuchtebelüftung SKOV A/S empfiehlt, dass die Feuchteregelung für die adaptive Steuerung eingerichtet ist. Bei der Verwendung der adaptiven Regelung ist es möglich, die Reaktionsgeschwindigkeit der Regelung bei veränderten Bedingungen zu verfeinern. - Seite 39 BlueControl Schweine Karte | Betrieb Feuchtigkeit- Steuerungseinstellungen Adaptive Reaktion für Einstellung, wie schnell die Regelung reagieren soll ( Schnell/Mittel/Langsam Wärme Es ist nicht erforderlich, die Werkseinstellung Medium zu ändern, es sei denn, die Regelung reagiert zu langsam ( auswählen) oder zu schnell (...
-
Seite 40: Lüftung
BlueControl Schweine 4.4 Lüftung Die Lüftung im Stall setzt sich aus Zuluft und Abluft zusammen. Die Lüftung führt dem Stall frische Luft zu und die Lüftung leitet, wenn Überhaupt, Feuchtigkeit und überschüssige Wärme aus dem Stall. Temperatur Feuchte Der Lüftungsgrad wird basierend auf 3 Parametern bestimmt: 1. -
Seite 41: Luftqualität
BlueControl Schweine 4.4.1 Luftqualität Von der Funktion wird genauso viel Luft in den Stall geblasen, um eine akzeptable Luftqualität zu Luftqualität gewährleisten. Sie wird besonders bei kalter Witterung genutzt, wenn die Innentemperatur nicht durch Lüftung niedrig gehalten werden muss. Die Luftqualität wird über Mindestlüftung (m3/h/Tier) oder als CO -Lüftung (ppm) (per CO... -
Seite 42: Cycle Timer Bei Mindestlüftung
BlueControl Schweine Einstellung der Untergrenze für die niedrigste Lüftung im Verhältnis zum Luftbe- Mindestlüftung darf der Tiere (m /h/Tier). Der Frischluftbedarf der Tiere variiert je nach Rasse und Gewicht. Geben Sie den Bedarf als m /h/Tier ein. Die richtige Zahl ist in der Fachliteratur oder von Beratern zu erfahren. -
Seite 43: Lüftungsverstärkung
BlueControl Schweine Karte | Betrieb | Luftqualität- NH3-Regelung Aktuelles NH -Niveau. Sie können die NH3-Lüftungsfunktion anschließen und trennen. NH3-Belüftung anwen- Obergrenze für NH in der Stallluft. NH3-Sollwert Wenn der NH -Gehalt der Luft den NH -Sollwert übersteigt, erhöht die Funktion die Lüftung. - Seite 44 BlueControl Schweine Betrieb Karte | Programmübersicht Lüftungsverstärkung Festlegung der Start- und Haltepunkte der Funktion. Es sind bis zu 8 automatische Ausführungszeiten pro Tag für die Lüftungsverstär- kung möglich. Menüschaltfläche | Strategie | Lüftung | Lüftungsverstärkung Tagesprogramm aktiv Wählen Sie, ob die Funktion nach einem Programm oder manuell gestartet und gestoppt wird.
-
Seite 45: Seitenlüftung
BlueControl Schweine 4.4.2 Seitenlüftung (LPV – Low Power Ventilation) LPCs sind klassische Unterdruckanlagen. Das System ist für gemäßigte Klimazonen konzipiert und kann an die meisten Ställe angepasst werden. Bei einem LPV-System wird Frischluft über Wand-, Decken- oder Dachventile zugeführt. Die Lüftung wird von der Anlage automatisch an Außentemperatur, Produktionsart und Tieralter... -
Seite 46: Zonengesteuerte Zuluft
BlueControl Schweine 100 % Lüftung entspricht dem berechneten Bedarf der Tiere. Mit voller Leistung könnte die Anlage z. B. 160 % erreichen (siehe auch Abschnitt Extra Lüftung). 4.4.2.1.1 Zonengesteuerte Zuluft Um mögliche Temperaturunterschiede in sehr großen Ein-Zonen-Ställen auszugleichen, kann die Zuluft in bis zu 6 Zonen gruppiert werden. -
Seite 47: Tunnel Lüftung
BlueControl Schweine 4.4.3 Tunnel Lüftung Tunnelställe stehen in den Tropen, wo es immer warm und dar- um wichtig ist, die Temperatur im Stall zu senken. Wärme und Feuchte begegnet man am besten mit hoher Luft- geschwindigkeit. Luftvolumen und -bewegung einer Tunnel-Lüftung sind groß... -
Seite 48: Zyklustimer Bei Tunnel-Lüftung
BlueControl Schweine Mögliche maximale Luft- Anzeige der maximalen Luftgeschwindigkeit des Lüftungssystems. geschwindigkeit Nächste Änderung: Anzeige der Zeit, wenn sich die Klappenstellung das nächste Mal ändert. Wenn der Stallcomputer die Mindestlüftung mit dem Zyklustimer reguliert, öffnen und schließen sich die Klappen abwechselnd. -
Seite 49: Chill-Faktor Und Chill-Effekt
BlueControl Schweine Die Einstellung für funktioniert als Tunnel-Startbedingung, kann aber jetzt z. B. Minimale Luftgeschwindigkeit schon bei 0,2 m/s beginnen. 4.4.3.2 Chill-Faktor und Chill-Effekt Der Chill-Faktor ist Ausdruck der Kühlwirkung der Luft in Abhängigkeit von Alter und Rasse der Tiere. Je jünger die Tiere sind, umso kälter empfinden sie die Temperatur bei einer gegebenen Luftgeschwindigkeit. -
Seite 50: Combi-Tunnel Lüftung
BlueControl Schweine 4.4.4 Combi-Tunnel Lüftung Im Combi-Tunnel-Stall herrschen optimale Produktivitätsbedin- gungen bei wechselhaftem Wetter, wenn sich die Außentempe- ratur von sehr kalt zu sehr warm ändert. Die Lüftung wird von der Anlage automatisch an Außentempe- ratur, Produktionsart und Tieralter angepasst. -
Seite 51: Combi-Tunnel-Belüftung: Wechsel Zwischen Seiten- Und Tunnelmodus
BlueControl Schweine Grenzwert für Tunnel-Au- Einstellung einer Außentemperatur-Untergrenze zur Aktivierung der Tunnel-Lüf- tung. ßentemperatur Mögliche maximale Luft- Maximale Luftgeschwindigkeit der Anlage ablesen. geschwindigkeit Menüschaltfläche | Strategie | Klima | Lüftung | Tunnel Einstellung einer Verlaufkurve für eine Außentemperatur-Untergrenze ermöglicht Grenzwert für Tunnel-Au- die Aktivierung der Tunnel-Lüftung. -
Seite 52: Natürliche Ventilation
BlueControl Schweine 4.4.5 Natürliche Ventilation Bei einer natürlichen Ventilation erfolgt der Luftwechsel ohne den Einsatz von Ventilatoren durch Luftströme, die zwischen der regulierbaren Zuluft- und der Ablufteinheiten entstehen. Natürliche Ventilation allein oder in Kombination mit anderen Lüftungsprinzipien verwendet werden. -Karte... -
Seite 53: Nur Natürliche Ventilation
BlueControl Schweine 4.4.5.1 Nur natürliche Ventilation Bei natürlicher Ventilation erfolgt der Luftwechsel durch Luftströme ohne Ventilatoren. Häufig werden Gardine- Öffnungen an den Seiten des Gebäudes sowohl als Zuluft als auch als Abluft verwendet. Als Abluft kann auch z. B. eine Tunnelöffnung, eine offene Luftklappe im Kamin oder eine First-Öffnung. Die mechanische Regulie- rung erfolgt ausschließlich über das Öffnen und Schließen der Zu- und Abluft. - Seite 54 BlueControl Schweine Um die Verteilung der Frischluft bei minimaler Lüftung zu gewährleisten, wird verwendet. Fällt die Zyklustemp. Innentemperatur unter die Zyklustemp. für den jeweiligen Einlass, so alterniert dieser zwischen zu ( Mind.-öff- und auf ( nung ) Einlassstellung Im folgenden Beispiel wird Einlass 5 zwischen 16 % und 23 % zyklisch, wenn die Innentemperatur unter 21,5 °C liegt.
-
Seite 55: Natürliche Ventilation In Kombination Mit Anderen Belüftungstechniken
BlueControl Schweine 4.4.5.2 Natürliche Ventilation in Kombination mit anderen Belüftungstechniken Die natürliche Ventilation kann mit anderen Lüftungsformen kombiniert werden (z. B. LPV, Tunnel und Wärme- rückgewinnung), je nachdem, wie die Lüftungsanlage aufgebaut ist. Kann das gewünschte Innenklima durch na- türliche Ventilation nicht mehr erzeugt werden, muss auf eine andere Lüftungsform übergegangen werden, z. B. - Seite 56 BlueControl Schweine Innentemp. Außentemp. Temp. Sollwert min. Tunnelbelüftung Natürliche Tunnel Natürliche min. Tunnelbelüftung Abb. 20: Aktive natürliche Ventilation, abhängig von der momentanen Außentemperatur. Sollwert Temperatur ist 19 Menüschaltfläche | Strategie | Klima | Lüftung | Natürliche Ventilation Einstellung einer Gradzahl, die dem für den Außentemperatur-...
-
Seite 57: Natürliche Ventilation Mit Co2-Sensor
BlueControl Schweine Eingang für Zwangsstart Wenn ein Sensor eines Drittanbieters (z.B. Tageslicht) angeschlossen ist, wird die Natürliche Ventilation automatisch aktiviert, wenn ein Signal von ihm empfangen Natürliche Ventilation wird. Wenn die Funktion nicht verfügbar ist, wird der Status Inaktiv Wenn ein Sensor eines Drittanbieters (z.B. Regen) angeschlossen ist, wird die Na- Eingang für Zwangs-... -
Seite 58: Druck
BlueControl Schweine Öffnungsgrenze des Lufteinlasses Start Maximum Windkomfort (Aufschlag auf Sollwert Temperatur) Sturmgrenze Start Maximum Umschalten von natürlicher Ventilation Windgeschwindigkeit m/s Abb. 22: Natürliche Ventilation bei zunehmender Windgeschwindigkeit Um der Zugluft bei zunehmender Windgeschwindigkeit entgegenzuwirken, fügt der Computer dem Sollwert Temperatur eine Gradzahl hinzu. Darüber hinaus verringert er die Öffnungsstellung der Lufteinlässe. -
Seite 59: Gleichdrucklüftung
BlueControl Schweine 4.4.6.1 Gleichdrucklüftung In einem gleichdruckbelüfteten Stall werden Zu- und Abluft komplett gesteuert. Das System ist für gemäßigte Klimazonen konzipiert und kann an die meisten Ställe angepasst werden. Gleichdruckanlagen werden mit Frischluft aus Dachventi- len versorgt. Verbrauchte Luft wird durch Absaugeinheiten nach außen geleitet. - Seite 60 BlueControl Schweine Beachten Sie, dass die Steuerung, wenn Sie alle Tunnelventilatoren in einem Combi-Tunnel-System ab- stellen, weiterhin auf die Tunnelregelung der Lüftung umschalten kann - ohne die Tunnelventilatoren tat- sächlich nutzen zu können. Das kann für die Tiere katastrophal sein.
-
Seite 61: Luftumwälzer
BlueControl Schweine 4.4.9 Luftumwälzer Ein Luftumwälzer wird in der Regel eingesetzt, um die Luftumwälzung im Stall zu verbessern und sorgt so für ei- ne gleichmäßigere Temperatur im Stall. Je nach Typ, Standort und Art der Verbindung kann er jedoch für viele verschiedene Zwecke eingesetzt werden. -
Seite 62: Regelung Durch Temperatur
BlueControl Schweine 4.4.9.2 Regelung durch Temperatur Wenn ein Luftumwälzer in Bezug auf die Temperatur im Stall arbeitet, stellen Sie ein, nach welchem Sensor der Stallcomputer regeln soll und welche Temperatur den Luftumwälzer aktiviert. Installation mit Relais (EIN/AUS) Ein relaisgesteuerter Umluftventilator kann basierend auf einer im Stall gemessenen Temperatur (1 Tempera- tur) oder basierend auf einer Differenz zwischen zwei Standorten im Stall (Differenztemperatur) gesteuert wer- den. - Seite 63 BlueControl Schweine Einstellen der Temperaturdifferenz zwischen den beiden Sensoren. Der Luftum- Aktivierung der Tempera- turdifferenz wälzer wird aktiviert, wenn die Temperaturdifferenz die Einstellung überschreitet. Bei Temperaturunterschieden im Stall kann ein Luftumwälzer verwendet werden, um Temperaturunterschiede zwischen kälteren und wärmeren Bereichen auszu- gleichen.
- Seite 64 BlueControl Schweine Aktivieren manuelle Rege- Manuelle Aktivierung des Luftumwälzers. Es läuft mit der in Übersteuerungsge- eingestellten Geschwindigkeit. lung schwindigkeit Denken Sie daran, die Funktion wieder zu deaktivieren. Einstellen der Geschwindigkeit, bei der der Luftumwälzer bei manueller Über- Übersteuerungsgeschwin- steuerung laufen muss.
-
Seite 65: Regelung Über Heizquelle
BlueControl Schweine 4.4.9.3 Regelung über Heizquelle Wenn ein Luftumwälzer in Verbindung mit Heizungen laufen soll, muss eine Steuerart gewählt und eine Zeit da- für angegeben werden, wann der Ventilator ein- und ausschalten soll. Steuerart Mit Heizung Der Luftumwälzer läuft, während die Heizung Wärme zuführt, schaltet jedoch entsprechend eines Sollwerts Verzögerung ein und aus (... -
Seite 66: Anlieferung
BlueControl Schweine 4.5 Anlieferung Anlieferung ist eine Funktion, die auf die Anpassung der Lüftung ausgerichtet ist, wenn die Tiere den Stall ver- lassen sollen. Der Lüftungsstatus ändert sich zur Anlieferung und passt die entsprechenden Einstellungen an. Beim erneuten Umschalten wird die Lüftung auf die Hälfte des Lüftungsbedarfs vor Funktionsstart zurückge- schaltet. -
Seite 67: Kühlung
BlueControl Schweine 4.6 Kühlung 4.6.1 Kühlpotenzial Das Kühlpotenzial ist eine Möglichkeit, zu beschreiben, wie stark die Lufttemperatur durch Hinzufügen der was- serbasierten Kühlung gesenkt werden kann. Das Kühlpotenzial für die wasserbasierte Kühlung ist abhängig von der Luftfeuchte und der Außentemperatur. -
Seite 68: Kühlung Starten
BlueControl Schweine . Über die Karte können die wichtigsten Betrieb Klimaanlage Kühlwerte angezeigt und angepasst werden. Bei aktiver Kühlung wird dies auf der Karte oben rechts ange- zeigt. Nachfolgend werden die verfügbaren Funktionen und Einstelloptionen für die Seitenkühlung. -Karte Betrieb | Klimaanlage Seitenkühlung... -
Seite 69: Start Der Seitenkühlung Basierend Auf Dem Lüftungsniveau
BlueControl Schweine 4.6.2.1.1 Start der Seitenkühlung basierend auf dem Lüftungsniveau Die Funktion ermöglicht es, die Kühlung auf einer niedrigeren Lüftungsebene zu Kühlung vor max. Lüftung starten. Ein frühzeitiger Beginn der Kühlung ist besonders in heißen und trockenen Bereichen relevant. Wird die Lüf- tungsebene erhöht, kommt heiße Außenluft in den Stall. -
Seite 70: Kühlpriorität
BlueControl Schweine 4.6.2.1.1.1 Kühlpriorität Es ist möglich, einen frühen Start der Kühlpriorität zu wählen: Minimum, Medium und Maximum. Kühlpotenzial (C°) Obere Grenzwert Untere Grenzwert Lüftung (%) Maximumlüftung Mindestpriorität Mittlere Priorität Maximale Priorität Abb. 31: Je höher das Kühlungspotenzial, desto höher ist der frühe Start der Kühlung. -
Seite 71: Vorkühlung
BlueControl Schweine 4.6.3 Vorkühlung Bei LPV-Ställen, die Wandventile mit Kühlflächen haben, kann die Vorkühlung für heiße und sehr trockene Be- reiche eingesetzt werden. Gekühlt wird durch Frischluft, die an den Kühlflächen vorbeistreicht, die durch einen Wasserkreislauf feucht ge- halten werden. Die Luft wird beim Durchströmen der Pads gekühlt und nimmt Feuchtigkeit auf. -
Seite 72: Sprüh-Zyklus
BlueControl Schweine Menüschaltfläche | Strategie | Sprühung Außen niedrige Endtem- Einstellung einer unteren Temperaturgrenze für die Ausführung der Sprühung. peratur Einstellung des Zeitpunkts für den Start der Sprühung. Startzeit Stoppzeit Einstellung des Zeitpunkts für den Stopp der Sprühung. Einstellung der Außentemperatur, bei der die Sprühung selbst bei der Stoppzeit Erzwungener Start bei Au- ßentemperatur oben... -
Seite 73: Verhaltenssteuerung
BlueControl Schweine Es kann jedoch eine obere Außentemperaturgrenze eingestellt werden, die auch die Sprühung außerhalb des eingestellten Zeitraums aktiviert, wenn die Innentemperatur hoch genug ist. Sprühung % Minimum Sprühung 20% Stoppen bei Außentemperatur unten: 5 °C Außentemperatur Abb. 34: Sprühung nach Außentemperatur Soll die Sprühung unabhängig von der außen erfolgen, kann die Funktion außer Kraft gesetzt werden, indem... - Seite 74 BlueControl Schweine Zykluszeit Einstellung, welcher Zeitraum zwischen den Berieselungen der Tiere liegen soll. Betrieb | Strategie | Sprühung Zu- und Abschaltung der Verhaltenssteuerung. Verhaltenssteuerung in- stalliert Aktuelle Statusanzeige der Sprühung. Sprühung deaktiviert Handbuch...
-
Seite 75: Tunnelkühlung
BlueControl Schweine 4.6.6 Tunnelkühlung Kühlung wird in Ställen genutzt, in denen die Lüftung allein die Innentemperatur nicht ausreichend reduzieren kann. Im Gegensatz zur Lüftung hat Kühlung den Vorteil, dass sie die Innentemperatur unter die Außentempe- ratur absenken kann. Andererseits erhöht Kühlung auch die Luftfeuchtigkeit im Stall. -
Seite 76: Kühlung Starten
BlueControl Schweine 4.6.6.2 Kühlung starten Standardmäßig passt sich der Klimacomputer einer steigenden Innentemperatur durch Erhöhung der Lüftung an. Die Kühlung beginnt erst dann, wenn der Klimacomputer nicht in der Lage ist, die Temperatur durch Lüften zu halten. 4.6.6.2.1 Start der Tunnelkühlung basierend auf einer bestimmten Luftgeschwindigkeit... -
Seite 77: Start Der Tunnelkühlung Basierend Auf Der Innentemperatur
BlueControl Schweine Die Tunnelkühlung stoppt allmählich 10 % vor der Feuchtegrenze und beginnt wieder 3 % unter der Feuchtegrenze. Darüber hinaus können Sie eine Feuchtegrenze für die Seitenkühlung festlegen. Menüschaltfläche | Strategie | Tunnelkühlung Niedrigste Tunnelküh- Verlaufkurve für die erforderliche Luftgeschwindigkeit, ab der die Tunnelkühlung starten kann. -
Seite 78: Pad-Spülung
BlueControl Schweine 4.6.6.3 Pad-Spülung -Karte | Betrieb | Klimaanlage Tunnelkühlung | Tunnelkühlung Laufzeit seit der letzten Ablesen der Zeit, die die Tunnelkühlung seit dem letzten Ableitung in Betrieb war. Ableitung (Pad-Spülung) Laufzeit insgesamt Ablesen der gesamten Einschaltdauer der Ableitung. Kann als Richtwert dafür dienen, ob die Kühl-Pads ausgetauscht werden sollten. -
Seite 79: Heizung
BlueControl Schweine 4.7 Heizung 4.7.1 Heizquellen Mit der Raumheizung werden der gesamte Stall und kalte Bereiche des Stalls geheizt. Alle als Raumheizgeräte angeschlossene Heizungen werden gemäß dem Temperatursollwert geregelt. Die Raumheizung kann als gemeinsame oder einzelne Heizung geregelt werden. Gemeinsame Raumheizung: Bis zu zwei Heizungen werden nach den gemeinsamen Heizanforderungen gere- gelt. -
Seite 80: Heizung Minimum
BlueControl Schweine Temperatur Sollwert Temperatur Absoluter Sollwert Heizung Abweich. Heiz.temp Zeit Abb. 39: Abweich. Heiz.temp Sollwert Temperatur zu erhöhen, ohne Absoluter Sollwert Heizung zu erhöhen, muss nach der Regulie- rung von auch um die entsprechende Gradzahl erhöht werden. Sollwert Temperatur Abweich. Heiz.temp. -
Seite 81: Extraheizung
BlueControl Schweine Heizung Heizung Minimum Außentemperatur Außentemperatur unter Abb. 41: Minimale Heizung bei sinkenden oder steigenden Außentemperaturen (1) Bei sinkender Außentemperatur: Der Stallcomputer schaltet die Heizung zu, wenn die Außentemperatur niedriger als (-5 °C) ist. Außentemperatur unter (2) Bei steigender Außentemperatur: Der Stallcomputer schaltet die Heizung ab, wenn die Außentemperatur um 2 °C höher als... -
Seite 82: Bodenheizung
BlueControl Schweine 4.7.3 Bodenheizung Die Bodenheizung wird z. B. genutzt, um bei den Tieren den Wärmeverlust über den Boden zu begrenzen und den Stall auszutrocknen. Der Stallcomputer kann die Bodenheizung mit und ohne einem Temperatursensor regeln. Mit einem verbunde- nen Sensor wird die Temperatur der Bodenheizung auf einem festen Wert gehalten. Ohne den Sensor führt der Stallcomputer Wärme auf der Grundlage eines festgelegten Prozentsatzes der Kapazität der Bodenheizung zu. - Seite 83 BlueControl Schweine Mindestheizung aktivie- Einstellen einer Außentemperatur, die bewirkt, dass der Stallcomputer die mini- male Bodenheizung aktiviert. ren, wenn Außentempera- tur unter Zu- und Abschaltung der Steuerung Außentemperatur. Steuerung Außentempera- Die Funktion ist für Bereiche mit hoher Tagestemperatur vorgesehen, in denen es möglich ist, die Bodenheizung tagsüber auszuschalten.
-
Seite 84: Stall-Status Aktiver Stall - Stall Leer
BlueControl Schweine 4.8 Stall-Status Aktiver Stall - Stall leer Der Stallcomputer verfügt über zwei verschiedene Betriebsmodi, einen für Tiere im Stall und einen für den lee- ren Stall. Mit Tieren im Stall – Aktiver Stall. Es wird gemäß Automatikeinstellungen und Strategien verfahren, alle Alarme sind eingeschaltet. -
Seite 85: Sicherheit Für Leeren Stall
BlueControl Schweine 4.8.1 Sicherheit für leeren Stall Dieser Abschnitt gilt nur für Ställe mit 2-Stall Computeren. Das Haus mit der geringsten Tagesnummer kann nicht sofort eingestellt werden. Stall leer Erst wenn gesetzt Trotzdem auf leeren Stall einstellen ist, kann der Status auf geändert werden. -
Seite 86: Zwischen Masten
BlueControl Schweine 4.9 Zwischen Masten 4.9.1 Einweichen Die Einweichfunktion befeuchtet den Stall mit Wasser und löst so Staub und Schmutz. Dadurch wird bei der nächsten Reinigung weniger Staub aufgewirbelt und die Reinigung an sich vereinfacht. Im Einweichmodus ist die Lüftung zu stoppen, um die Feuchte im Stall zu halten. Feuchte wird von der Ein- weichanlage für einige Minuten (... -
Seite 87: Waschen
BlueControl Schweine 4.9.2 Waschen Während der manuellen Reinigung des Stalls muss die Lüftung zum Luftaustausch wieder in Betrieb sein. Menuschaltfläche | Zwischen Masten | Funktionen | Waschen Die Anzahl von Stunden, während denen die Funktion aktiv ist. Dauer von Waschen Einstellung des prozentualen Anteils nomineller Lüftung. -
Seite 88: Trocknen
BlueControl Schweine Zuluft Einstellung der Klappenposition der Dachzuluft (Dach). Dachzuluft Klappe Dachzuluft Ventilator Einstellung der Drehzahlregler der Dachzuluft (Dach). Einstellung der Umluftventilator der Dachzuluft (Dach). Umlufteinlass Seite Zuluft Einstellung der Klappenöffnung für den Seitenzuluft. Einstellung der Tunnelöffnung (Tunnel). Tunnel-Ventil Öffnung der Zuluftklappe des Wärmetauschers. - Seite 89 BlueControl Schweine Einstellung der Klappenöffnung für Abluft. Abluft 1 Klappe Befindet sich der Stall im Modus , werden mit dieser Funktion üblicherwei- Stall leer se die stufenlosen Klappe geöffnet. Drehzahl Abluft Einstellung der Drehzahlregelung für Abluft. Befindet sich der Stall im Modus Stall leer , wird mit dieser Funktion üblicherweise...
-
Seite 90: Stall Leer
BlueControl Schweine 4.9.5 Stall leer Stall leer Die Funktion Leer erhält den Luftaustausch im Stall aufrecht, in- dem die Lüftung mit einem festen prozentualen Anteil (50 %) der Anlagenleistung läuft. Dies schützt die Tiere, falls ein Stall versehentlich auf gestellt wird. -
Seite 91: Temperaturüberwachung
BlueControl Schweine Einstellung des Prozentsatzes, mit dem die Bodenheizung laufen soll. Die Boden- Sollwert Boden vorhei- heizung stoppt, sobald die Innentemperatur die eingestellte Temperatur überschrei- tet. 4.9.5.2 Temperaturüberwachung Der Status Leer kann am Stallcomputer vor versehentlicher Ein- stellung geschützt werden. -
Seite 92: Alarmeinstellungen
BlueControl Schweine 5 Alarmeinstellungen Der Stallcomputer verfügt über eine Reihe von Alarmen, die er aktiviert, wenn ein technischer Fehler auftritt oder Alarmgrenzen überschritten werden. Einige Alarme sind immer aktiv, wie z. B. Stromausfall. Die anderen können ein- und abgeschaltet werden oder die Alarmgrenzen können verändert werden. -
Seite 93: Feuchtealarm
BlueControl Schweine Sommertemp. bei 20°C Die Funktion hat eine veränderliche Alarmgrenze, die den Änderungen der hohen Außentemperaturen folgt. Wenn die Außentemperatur steigt, erhöht sich auch die und 30°C Außentemp. Alarmgrenze. Sie verschiebt somit den Zeitpunkt, an dem der Alarm Übertempe- ratur ausgelöst wird. -
Seite 94: Sensor Alarm
BlueControl Schweine Alarm Zuluft und Abluft Die Zuluft- und Abluft-Alarme sind technische Alarme. Der Stallcomputer löst einen Alarm aus, wenn die tatsächliche Klappenöffnung der Zuluft oder Abluft von der Einstellung abweicht, die der Stallcomputer als korrekt berechnet. Alarmtyp Dieser Alarm gibt an, dass die Ventilatorspannung im menü... -
Seite 95: Drucksensor
BlueControl Schweine Tunnelkühlung Sensor 1 Der Stallcomputer löst einen Alarm bei Kurzschluss oder Ausfall des Sensors aus. Alarm Bei Sensorausfall passt der Stallcomputer die Tunnelkühlung an die Außentempe- ratur + 2° C an. 5.1.6 Drucksensor Menuschaltfläche | Einstellungen | Allgemein | Alarme | Klima Mit der Funktion Alarmverzögerung kann das Alarmsignal verzögert werden, da-... -
Seite 96: Notsteuerung
BlueControl Schweine 5.1.11 Notsteuerung 5.1.11.1 Notöffnung Der Stallcomputer verfügt standardgemäß über eine Notöffnung, ungeachtet dessen, ob eine eigentliche Notöff- nung eingerichtet wurde. Wenn Strom anliegt, aktiviert der Stallcomputer bei entsprechendem Alarm die Lüf- tungsanlage mit 100 % öffnen - auch wenn es draußen kalt ist. -
Seite 97: Notzuluft
BlueControl Schweine 5.1.11.3 Notzuluft Die Notzuluft kann durch vier Alarmtypen aktiviert werden. Aktiviert durch Notöffnung Zuluft (Temperatur) Einstellen Absolut hohe Temperatur Zu- oder abschalten Fehler Temperatursensor Zu- oder abschalten Stromausfall Immer aktivieren Inwiefern ein Fehler eines Innentemperatursensors zum Aktivieren der Notzuluft führen soll, hängt von den all- gemeinen Klimabedingungen ab. -
Seite 98: Extra
BlueControl Schweine Der Alarm wird ausgelöst, wenn der Wasserverbrauch bei einer Wasseruhr in Nicht genügend Wasser Alarm einem bestimmten Zeitraum zu gering ist. Es wird empfohlen, diesen Alarm auf 1,0 l/Min. und eine Überwachungszeit von 30 Min. einzustellen. Es wird dann Alarm ausgelöst, wenn der Verbrauch weniger als 30 Liter pro halbe Stunde beträgt. -
Seite 99: Extra Alarmen
BlueControl Schweine Extra Sensoren Der Stallcomputer löst Alarm aus, wenn die Werte für die Sensoren die Einstellun- gen über- oder unterschreiten. 5.3.2 Extra Alarmen Es kann eine Reihe von extra Alarmen erstellt werden. Beispielsweise kann der Stallcomputer einen Alarm von einem verbundenen Motorregler, einer Wasserpumpe oder anderer Ausrüstung ausgeben. - Seite 100 BlueControl Schweine EIN Alarm Das Gerät ist aktiv, sollte es jedoch nicht sein in Bezug auf die Regelung des Stallcomputers. Alarmierend aufgrund des Stromverbrauchs, der nicht vorhanden sein sollte. Bei- spielsweise kann MultiStep / stufenlos aktiviert und der Stromverbrauch zu hoch sein, wenn ein Defekt im Lüfter auftritt.
-
Seite 101: Wartungsanleitung
BlueControl Schweine 6 Wartungsanleitung Der Stallcomputer muss zur korrekten Funktion nicht gewartet werden. Die Alarmanlage ist jede Woche zu testen. Es dürfen nur Original-Ersatzteile verwendet werden. Beachten Sie, dass sich die Lebensdauer des Stallcomputers verlängert, wenn er ständig verbunden bleibt, da er dadurch trocken und frei von Kondensatwasser bleibt. - Seite 104 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • www.skov.com • E-mail: skov@skov.dk...
