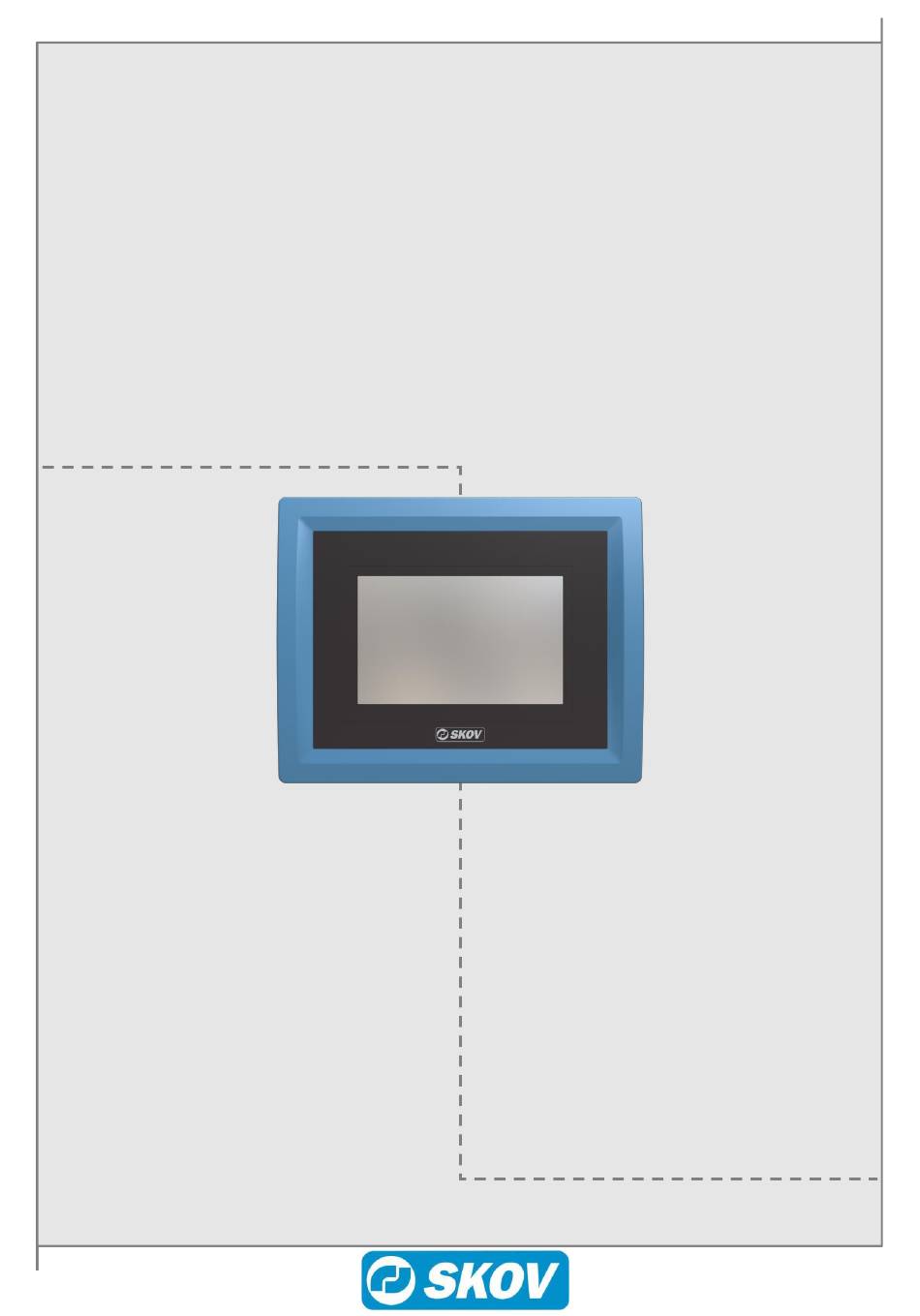

- Seite 1 BlueControl im Schaltschrank Technische Bedienungsanleitung 2023.06.26 • 60411-5...
- Seite 3 Rückseite hervor. BITTE BEACHTEN • Alle Rechte liegen bei SKOV A/S. Eine Reproduktion dieses Handbuchs oder seiner Teile ist ohne schriftliche Genehmigung von SKOV A/S nicht zulässig. • Es wurde alles getan, um sicherzustellen, dass der Inhalt dieser Bedienungsanleitung korrekt ist.
-
Seite 4: Inhaltsverzeichnis
Elektrischer Anschluss ................... 5 Einsetzen der Platine ....................5 Platzierung der Platinen ..................6 Etageninstallation des I/O-Moduls ................. 6 Schutzerdung (PE) ....................7 Kabelmontage ......................8 Schutz gegen direkten Kontakt ................9 Frontmodulmontage ....................9 TECHNISCHE DATEN ..................10 BlueControl im Schaltschrank... -
Seite 5: Produktbeschreibung
Spannungstrenner muss für jeden Motor und Stromversorgung installiert werden, damit Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung ausgeführt werden können. Der Spannungstrenner wird nicht von SKOV A/S geliefert. Einsetzen der Platine 1. Die mitgelieferte Platine wird auf TS 35 DIN-Schienen (nicht im Lieferumfang enthalten) montiert, welche mit 205 mm Zwischenraum angebracht werden. -
Seite 6: Platzierung Der Platinen
3. In der linken Seite, zwei 25 mm Stege mit Knie auf dem 13 mm Steg montieren. 4. Die Stützschiene auf dem 25 mm Steg mit Knie anbringen. 5. Die Platine mit den M4 x 8 Schrauben montieren. Abb. 3: Etageinstallation BlueControl im Schaltschrank... -
Seite 7: Schutzerdung (Pe)
1. 150 bis 200 mm. 2. 150 bis 200 mm oder etwas mehr. 3. 1000 mm. Schaltschrank =Schraube mit verzinktem Kontakt zum Schaltschrank Die Farbe ist abgekratzt, um sicherzustellen, dass eine gute elektrische Leitfähigkeit gegeben ist. Verteilertafel Abb. 4: Schutzerdung (PE) BlueControl im Schaltschrank... -
Seite 8: Kabelmontage
24 V - Abb. 5: Montage von Leitungen und Kabeln * Letztes Modul in der CAN-Bus-Kommunikation muss auf ON eingestellt sein. Der Rest muss auf OFF gesetzt werden. Für weitere Informationen über die CAN-Terminierungsjumpers, siehe Technisches Handbuch. BlueControl im Schaltschrank... -
Seite 9: Schutz Gegen Direkten Kontakt
Die Öffnung in der Tür 7" ist nach im Lieferumfang enthaltener Schablone 604141 (von der Türvorderseite ausgehen) herzustellen. Abb. 7: Abmessungen Öffnung 7" Die Öffnung in der Tür 10" ist nach im Lieferumfang enthaltener Schablone 604310 (von der Türvorderseite ausgehen) herzustellen Abb. 8: Abmessungen Öffnung 10" BlueControl im Schaltschrank... -
Seite 10: Technische Daten
Technische Bedienungsanleitung 3 Technische daten Umwelt Umgebungstemperatur, Betrieb -10 bis +55 °C (+14 bis 131 °F) Umgebungstemperatur, Lager -25 bis +60 °C (-13 bis +140 °F) Umgebungsfeuchte, Betrieb 0-80 % RH BlueControl im Schaltschrank... - Seite 12 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • Fax +45 72 17 59 59 • www.skov.com • E-mail: skov@skov.dk...
