Kabelmontage - Skov BlueControl Technische Bedienungsanleitung

8
2.6

Kabelmontage

Das mitgelieferte Flachkabel sowie Leitungen zum Triacmodul werden am Boden des Schaltschranks mit
selbstklebendem Halter und Kabelbindern befestigt.
Bitte beachten:
1. Halten Sie einen Mindestabstand von 5 mm zwischen den Flachkabeln und anderen Leitungen.
2. Die Kabelbinder dürfen Kabel und Leitungen nicht abschnüren (sie sollen die Kabel lediglich an ihrem
Platz halten).
3. Leitungen dürfen nicht über oder unter die Platinen geführt werden.
4. Leitungen, die an Relaisterminals angeschlossen sind, müssen so dicht wie möglich entlang der Platine
mit Relaisterminals geführt werden. Dadurch wird ein größtmöglicher Abstand zur Nachbarplatine
erzielt.
Kabelbügel
Red wire connected to
power supply 24 V +
Black wire connected to
power supply 24 V -

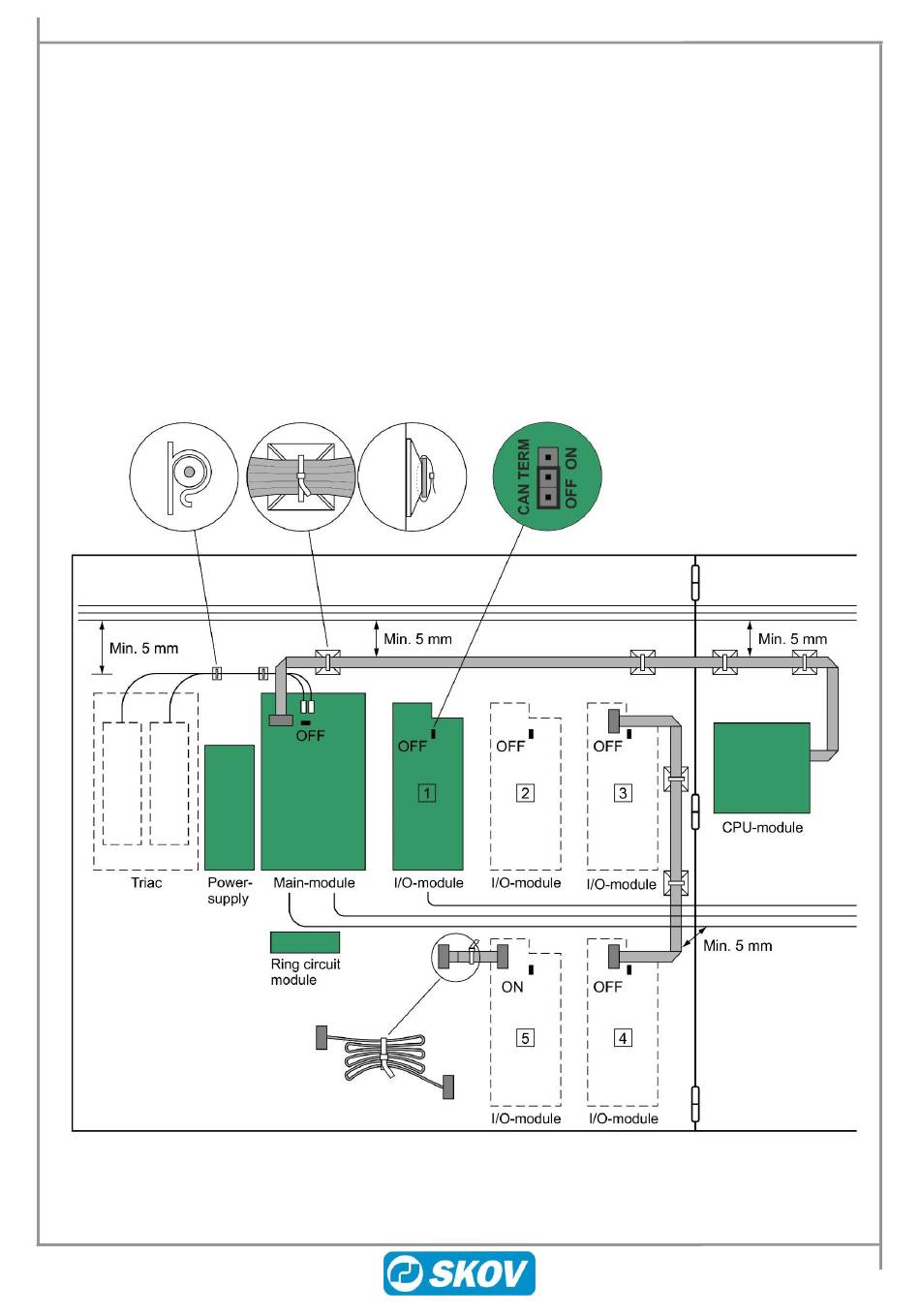

Abb. 5: Montage von Leitungen und Kabeln
* Letztes Modul in der CAN-Bus-Kommunikation muss auf ON eingestellt sein. Der Rest muss auf OFF
gesetzt werden. Für weitere Informationen über die CAN-Terminierungsjumpers, siehe Technisches Handbuch.
Kabelhalter
Kabelhalter
und -binder
und -binder
BlueControl im Schaltschrank
Technische Bedienungsanleitung
* CAN-
Terminierungsjumper
