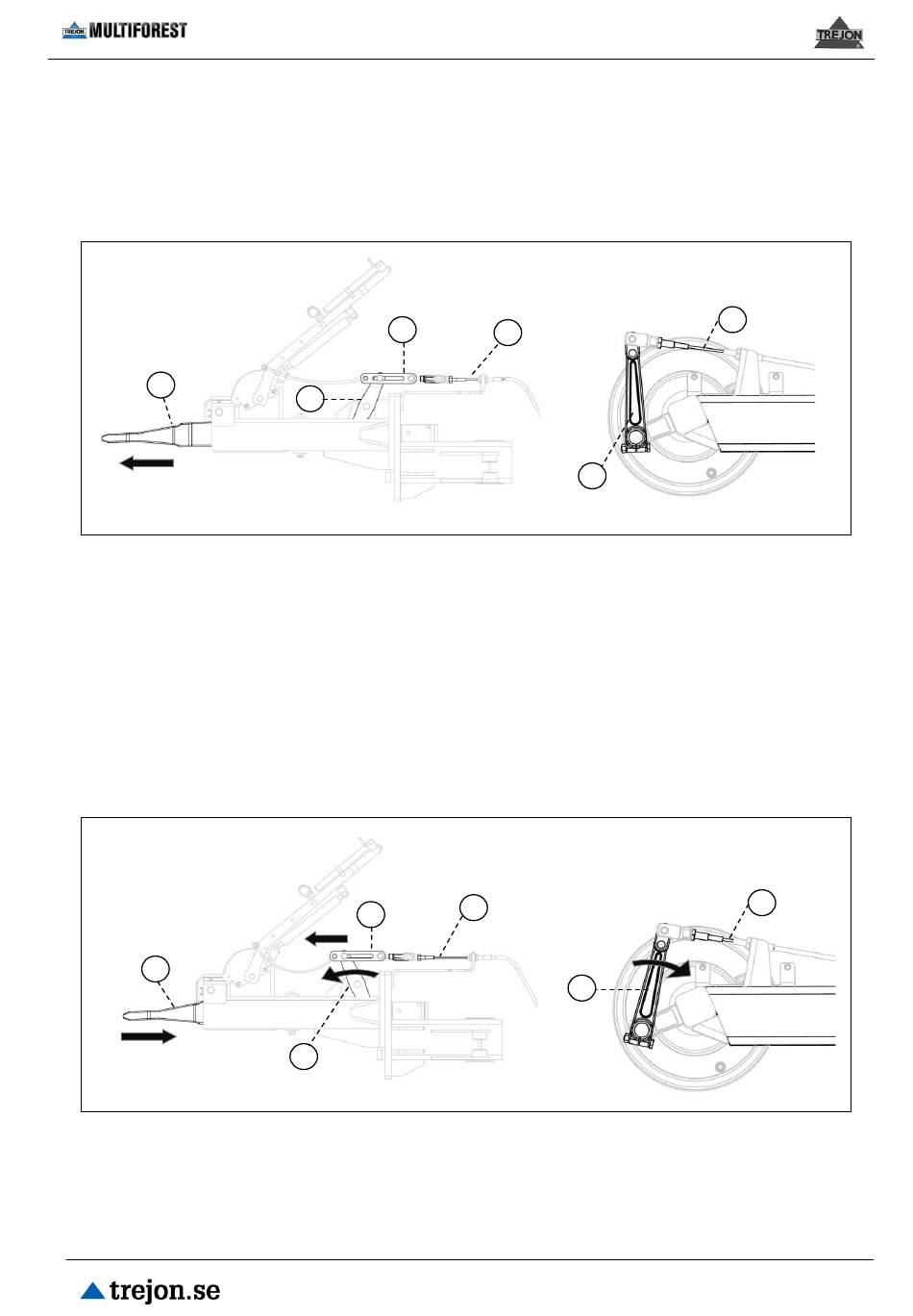

Neutralstellung P1 – X1
In der Neutralstellung ist die Zugöse (1) herausgezogen und hat keine Wirkung auf Bremshebel
(8), Gelenk (4) und Bremszug (5) – siehe die Abbildung unten.
Die Flügel zur
1
Verbreiterung
werden auf der
Innenseite der
Maschine
montiert.
1
P1
Aktive Stellung P2 – X2
Die Bezeichnung „Auflaufbremse" leitet sich von der Funktionsweise der Bremse ab. Dabei nutzt
die Anlage das Gewicht des Anhängers, um die Bremsen zu aktivieren. Dies geschieht, wenn
der Traktor gebremst wird oder der Anhänger beginnt, schneller zu rollen als der Traktor P2. Die
Zugöse (1) wird hineingeschoben und betätigt den Bremshebel (8). Der Bremshebel (8) zieht
das Gelenk (4) heraus, das mit dem Bremszug (5) verbunden ist. Durch den Bremszug (5) wird
der Bremsschlüssel (6) zurückgezogen – X2. Die Bremse wird betätigt.
2
1
P2
Es ist sehr wichtig, die mechanischen Komponenten der Auflaufbremse zu überprüfen und ggf.
einzustellen – siehe Abschnitt 3.7.4.
Bedienungsanleitung Rückewagen Trejon Multiforest (2105)
4
8
5
4
8
X1
5
6
X2
6
5
5
