Carte du système: Vues de face, gauche et droite (Modèle B)
2
1. Indicateurs LED
2. Fente de verrouillage de sécurité
3. Lecteur de carte MicroSD
4. Port USB 3.2 Gen 1 Type-A
5. Prise audio 2-en-1 (casque / microphone)
*Le port avec fonction Power Delivery DC-In (entrée DC) vous permet d'utiliser une source d'alimentation, avec un câble et
un connecteur USB de Type-C, branchée sur le port pour charger l'ordinateur. Assurez-vous que la source d'alimentation est
certifiée et conforme à la spécification de la norme USB-C PD (Power Delivery) de 20V, 5A ou 20V, 3,25A (pour la charge
en mode arrêt).
74
Face
3
4
Gauche
6
Droit

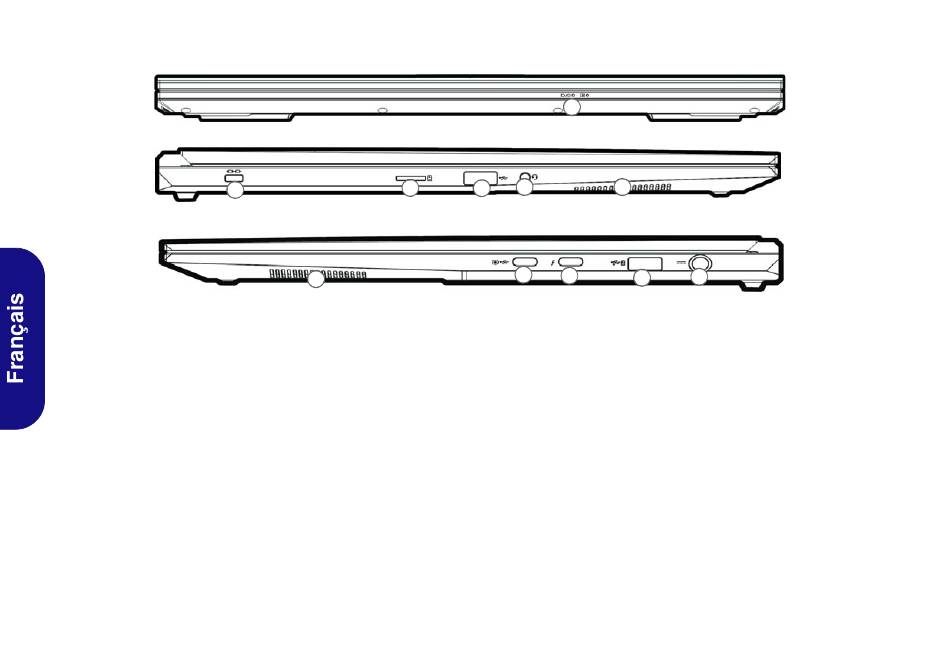

Figure 7 - Vues de face, gauche et droite (Modèle B)
6. Haut-parleurs
7. DisplayPort 1.4 sur USB 3.2 Gen 2 Type-C
8. Port Thunderbolt 4 avec Power Delivery (entrée DC)*
9. Port USB 3.2 Gen 2 Type-A alimenté (voir
10. Prise d'entrée DC
1
5 6
7
8
9 10
la page 69)
