Descrizione del sistema: Vista anteriore, sinistra e destra (Modello A)


Surriscaldamento
Per prevenire il surri-
scaldamento del com-
puter, accertarsi che
non vi sia nulla che
ostruisca la (le) ventola
(ventole) durante l'uso
del computer.
2
3
7

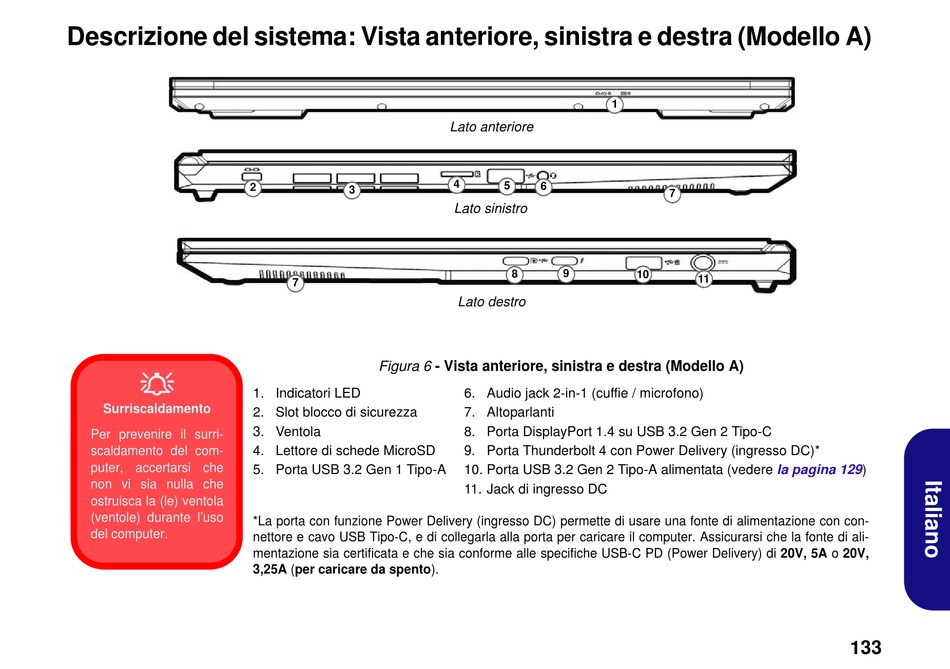

Figura 6 - Vista anteriore, sinistra e destra (Modello A)
1. Indicatori LED
2. Slot blocco di sicurezza
3. Ventola
4. Lettore di schede MicroSD
5. Porta USB 3.2 Gen 1 Tipo-A
*La porta con funzione Power Delivery (ingresso DC) permette di usare una fonte di alimentazione con con-
nettore e cavo USB Tipo-C, e di collegarla alla porta per caricare il computer. Assicurarsi che la fonte di ali-
mentazione sia certificata e che sia conforme alle specifiche USB-C PD (Power Delivery) di 20V, 5A o 20V,
3,25A (per caricare da spento).
1
Lato anteriore
4
5
6
Lato sinistro
9
8
Lato destro
6. Audio jack 2-in-1 (cuffie / microfono)
7. Altoparlanti
8. Porta DisplayPort 1.4 su USB 3.2 Gen 2 Tipo-C
9. Porta Thunderbolt 4 con Power Delivery (ingresso DC)*
10. Porta USB 3.2 Gen 2 Tipo-A alimentata (vedere
11. Jack di ingresso DC
7
10
11
la pagina 129)
133
