Carte du système: Vues de face, gauche et droite (Modèle A)
2

Surchauffe
Afin de ne pas causer
une surchauffe de
votre ordinateur, veri-
fiez que rien ne
bouche la (les) ventila-
tion(s) quand le sys-
teme est allumé.
4
3
Gauche
7

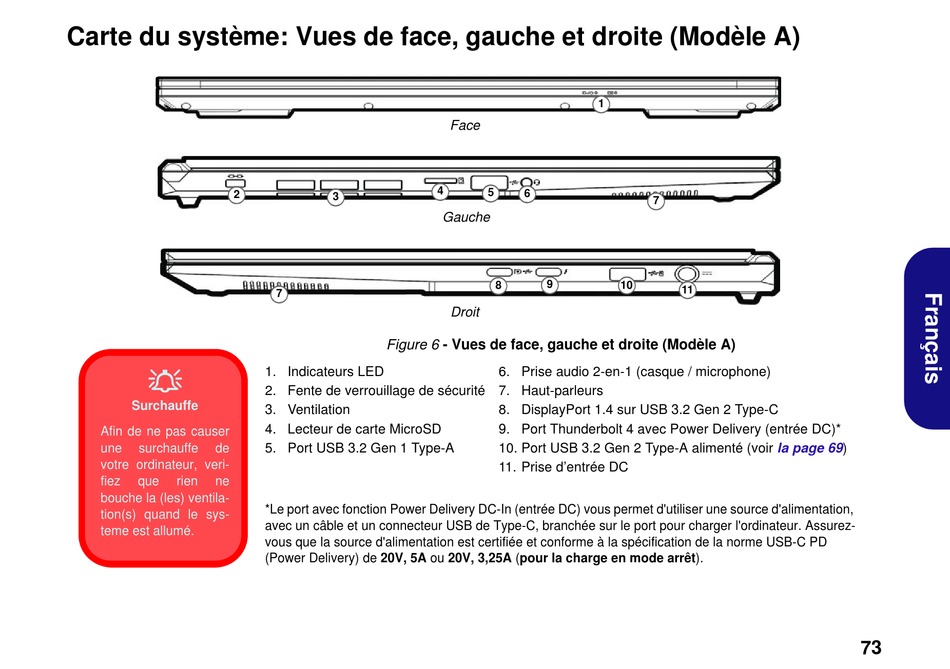

Figure 6 - Vues de face, gauche et droite (Modèle A)
1. Indicateurs LED
2. Fente de verrouillage de sécurité
3. Ventilation
4. Lecteur de carte MicroSD
5. Port USB 3.2 Gen 1 Type-A
*Le port avec fonction Power Delivery DC-In (entrée DC) vous permet d'utiliser une source d'alimentation,
avec un câble et un connecteur USB de Type-C, branchée sur le port pour charger l'ordinateur. Assurez-
vous que la source d'alimentation est certifiée et conforme à la spécification de la norme USB-C PD
(Power Delivery) de 20V, 5A ou 20V, 3,25A (pour la charge en mode arrêt).
1
Face
5
6
9
8 10
Droit
6. Prise audio 2-en-1 (casque / microphone)
7. Haut-parleurs
8. DisplayPort 1.4 sur USB 3.2 Gen 2 Type-C
9. Port Thunderbolt 4 avec Power Delivery (entrée DC)*
10. Port USB 3.2 Gen 2 Type-A alimenté (voir
11. Prise d'entrée DC
7
11
la page 69)
73
